冷凝水提升泵三個特點:
第一、能提高排水通暢性,防止房屋泡頂。沒有水泵的空調內機,只能做自然排水,自然排水的缺點是容易排水不暢,或者排水不干凈,空調的進場施工在吊頂施工前端,木工施工時如果不能保證空調前期所設立的排水坡度,吊頂之后空調管線就屬于隱蔽工程,等設備運行起來后,沒有排水坡度就有可能使冷凝水倒灌進去接水盤,而這些在吊頂被冷凝水泡壞之前都是無法發現的,吊頂泡壞才能發現空調漏水,從而破壞房屋原有的裝修。
第二、能消除冷凝水積壓,防止二次污染。空調冷凝水果不能及時排出,則會在屋頂排水管內存在積壓,由于屋內始終存在灰塵,這樣會對積壓的冷凝水造成污染,時間長了冷凝水會發霉變質,再經過出風口吹向室內,造成空氣的二次污染。
第三、能提升吊頂高度,防止空間壓抑。商品房室內層高一般在2.7~2.9米左右,層高不是很高,對吊頂?shù)暮穸纫笤降驮胶?,由于配備了冷凝水提升泵,不采用重力排水,管線沒有坡度,因此可以減少吊頂高度,在空間設計上具有更大的優勢。
工作原理
液位開關負責檢測液位并通過控制電路發出信號給水泵,浮子上升到一定高度,啟動水泵排水,浮子下降到一定高度,水泵停止運行;如果系統發生故障,無法正常排水時,到達報警液位,報警開關自動啟動。
選型
1、根據機組的冷量來確定冷凝水量,從而選擇相應的裝置。所選擇的水泵排量必須大于空調機組冷凝水每小時產生的冷凝水量。
2、如果每小時產生的冷凝水水量超過排水泵排量的50%,則有可能引起系統發熱,降低水泵使用壽命。
3、按照冷凝水水量不同,選擇裝置,同時需考慮排水管垂直高度及水平長度對水泵排量的影響。

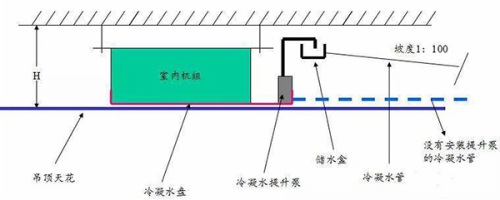

應用示意圖
據現場情況來確定方案。長沙水泵廠小編對于天花吊頂要求比較高時(H的高度只能夠安裝機組),采用冷凝水提升泵可以迅速解決冷凝水的排水問題。
系統電氣連接
報警開關有兩種接線方式:
共用線和黑色線(C-NC線)連接時--水面上升時,電路斷開,關閉壓縮機,報警開關可輸出220V,5A。
共用線和紫色線(C-NO線)連接時--水面上升時,電路接通,啟動一個警鈴或信號燈(自己選定)。
更換水泵
在進行更換水泵操作之前,關閉電源。旋松系統背后的螺絲,拔下水泵的插頭,換上新泵。水泵插頭上有三個插口,有一個插口旁有地線標記,這一插口應與綠黃色相間的電線插頭連接,剩下兩個插口是接電源的,可任意與其余兩個插頭(黑色電線)連接。接好后注意將電線塞進模塊中,加上密封墊圈,安上螺絲,緊固水泵。
