長沙通大水泵廠、通大集團長沙水泵廠、湖南通大水泵

通大長沙水泵廠 通大長沙水泵廠 Tongda Changsha Pump
國家高新技術企業

中國給排水設備行業推薦品牌

全國咨詢熱線 13808468195


產品中心

單級單吸臥式直聯離心泵

產品分類: 單級單吸離心泵

產品名稱:單級單吸臥式直聯離心泵

流量范圍:5.4~400m3/h

揚程范圍:4~125m

輸送溫度:輸送介質溫度為-20℃~80℃

吸入壓力:工作壓力(進口壓力+泵送壓力):≤1.6MPa;

密封形式:默認值是機械密封,

密封材質:葉輪材質ht250,不銹鋼304,不銹鋼316,銅;軸材質默認45鋼,可以定制不銹鋼,其它配件鑄鐵

13808468195

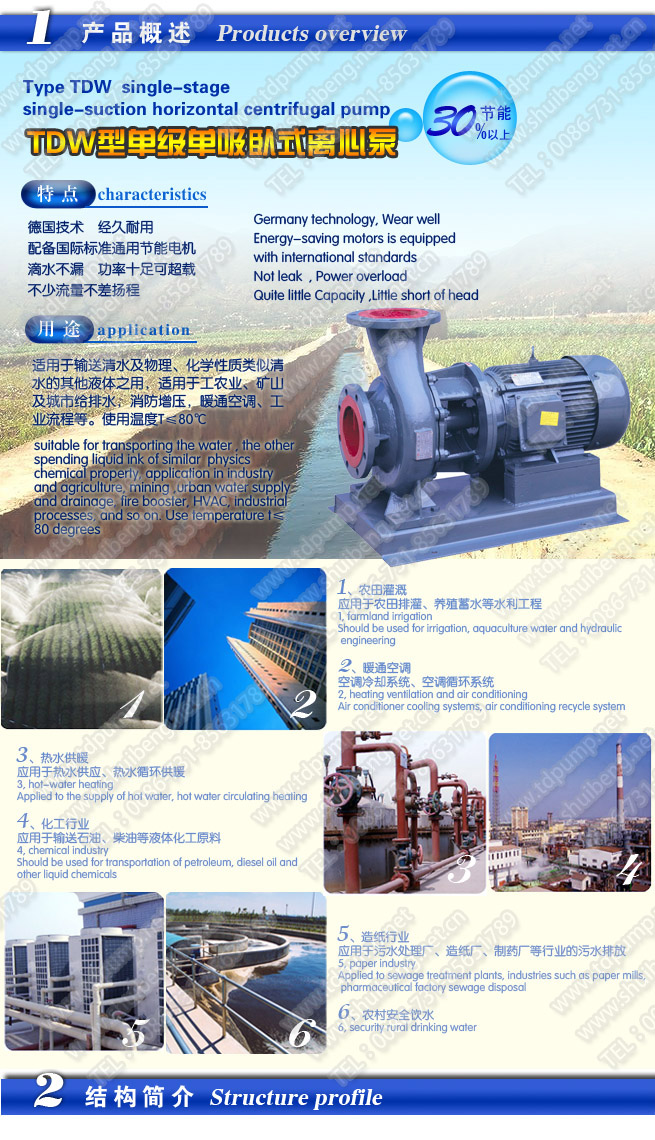

產品概述:

概述

本公司出品的TDW、IHW、IRW、IYW型系列單級單吸臥式直聯離心泵,是以國家標準GB5661-85、GB5662-85、GB5657-95和國際標準ISO2858為依據,以具有國際水平的IS型系列水泵的原型泵體、葉輪為基礎,結合公司多項專利技術,對市場中的經濟型TDW水泵改進升華而成。很大程度的提高水力性能可信度、運行可靠性和使用壽命。能較廣譜的應用于工農業、礦山及城市給排水、消防、暖通空調、石油、化工、冶金、電力、造紙等行業。

特點

本系列泵以IS型系列水泵原型泵體、葉輪為主要零件,不但綜合性能優良,水力性能可信度高,同時其水力性能和進、出口安裝尺寸與IS型單級單吸離心泵完全一致,所以,本TDW系列泵完全可以取代IS型系列水泵使用。

受到專利保護的錐夾式泵軸,不但聯軸精度高(葉輪處軸頸跳動小于0.04mm),同時,泵軸與電機軸連接采用間隙配合裝、拆狀態。電機軸與泵軸裝拆時只需用普通的榔頭、扳手便可輕松的進行。也就是說,本泵電機為標準電機,在需要更換電機時,用戶能很方便地應對緊急情況。

受到專利保護的臥式直聯泵用鋼結構底座以及對整個泵組的精益求精,給人以運轉放心,外觀悅目的感受。

本系列泵采用高擋機械密封配置,可實現無滲漏運轉。

用途

TDW型泵供輸送清水及物理、化學性質類似清水的其他液體之用,適用于工農業、礦山及城市給排水,消防增壓,暖通空調、工業流程等。使用溫度T≤80℃;

IHW型不銹鋼化工泵,供輸送不含固體顆粒,具有腐蝕性,粘度類似于水的液體。適用于石油、化工、冶金、電力、造紙、食品、制藥和合成纖維等部門。使用溫度T為-20~120℃;

IRW熱水泵適用于冶金、化工、紡織、木材加工、造紙、鍋爐高溫?zé)崴鰤貉h(huán)以及采暖管網用泵。使用溫度T:IRW - ≤120℃,IRW/Z - ≤180℃,IRW/G - ≤240℃;

IYW油泵,供輸送汽油、煤油、柴油等石油產品。被輸送介質溫度T:IYW - 20~120℃。


工作條件

工作壓力(進口壓力+泵送壓力):≤1.6MPa;

環境溫度:<40℃;

環境相對濕度:<95%;

介質中固體顆粒含量:不超過單位體積的0.1%,

                    粒度<0.2mm。

:以下特殊情況需要在訂貨時特別注明:

1. 超出以上條件時的要求。

2. 有低噪聲要求或高溫環境下需要采用水冷電機的。

3. 要求使用防爆電機或不銹鋼電機外殼的。

4. 工作介質為啤酒(含糖)等結晶性液體時,需考慮機械密封選型的。

5. 對泵用材料有特殊要求的。

6. 要求配套基礎螺栓及基礎聯接板的。

    7. 所要求的性能需對葉輪作特殊切割的。

單級單吸臥式直聯離心泵(圖1)

單級單吸臥式直聯離心泵(圖2)

單級單吸臥式直聯離心泵(圖2)

注: TDL、IHL、TDRL(GRG)、YG型系列單級單吸立式離心泵共用此型譜圖。


單級單吸臥式直聯離心泵(圖3)

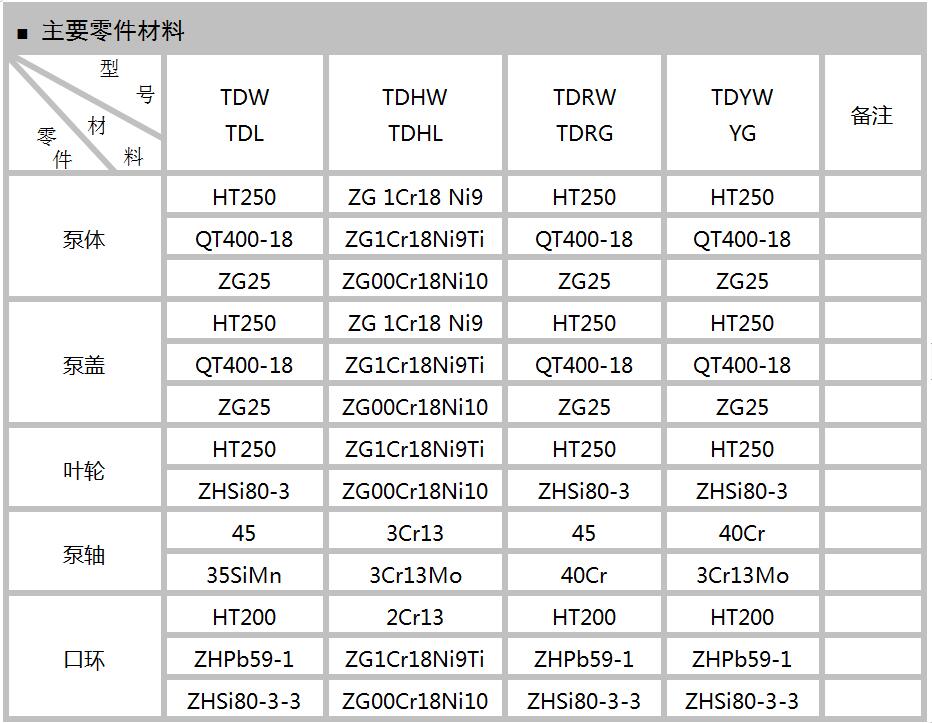

注: TDL、IHL、TDRL(GRG)、YG型系列單級單吸立式離心泵共用此材料表。

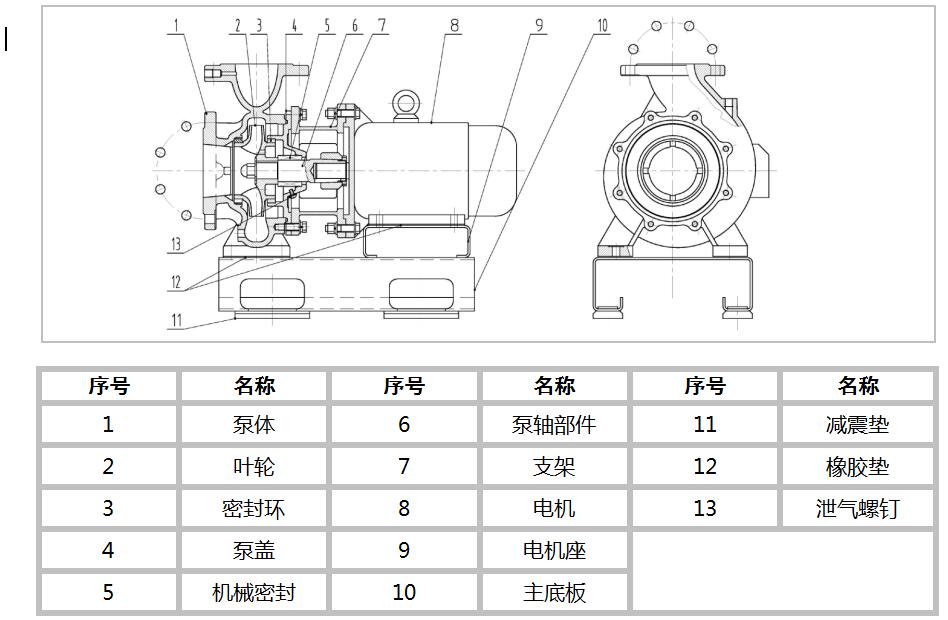

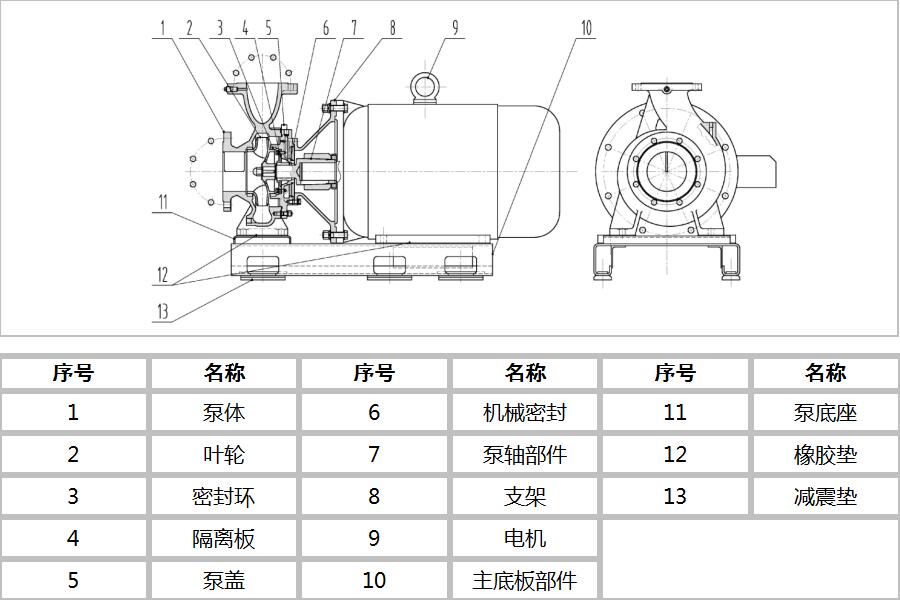

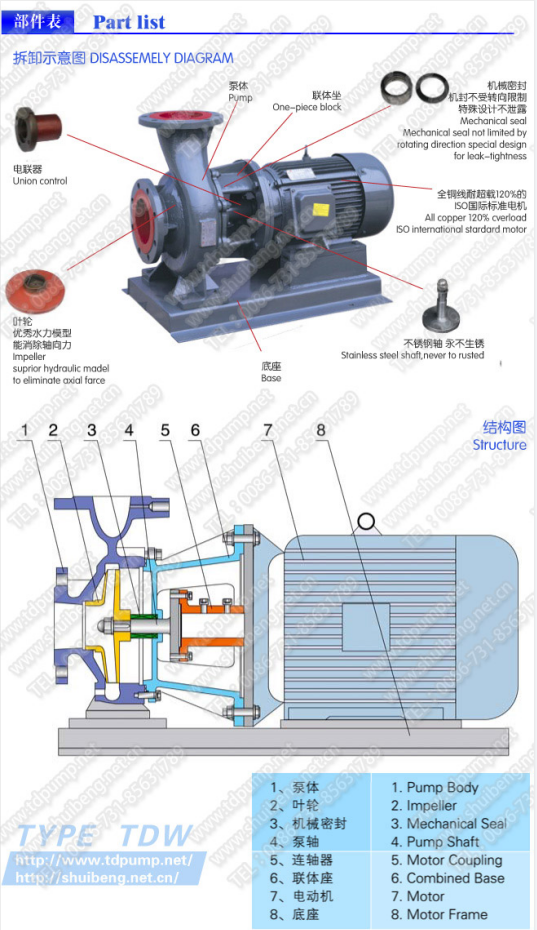

結構說明

本系列泵以IS型系列水泵的原型泵體和葉輪為主要零件,所以和IS型泵一樣為后開門形式,拆開泵蓋和葉輪時不需拆卸吸入和排出管路。泵的旋轉方向,從原動機方向看泵為順時針方向旋轉;

為了平衡泵的軸向力,大多數泵的葉輪前、后均設有密封環,并在葉輪后蓋板上設有平衡孔。由于有些泵的軸向力不大,葉輪背面未設有密封環和平衡孔;

泵的密封形式為機械密封;

本系列泵所用電機為標準電機,受到專利保護的直聯泵用錐夾式泵軸加載在電機軸上。該泵軸不但聯軸精度高(葉輪處軸頸跳動通常為小于0.04mm),同時,泵軸與電機軸連接采用間隙配合裝、拆狀態。電機軸與泵軸裝拆時只需用普通的榔頭、扳手等工具便可輕松的進行。也就是說,在需要更換電機時,用戶能很方便地應對緊急情況。

受到專利保護的臥式直聯泵用鋼制底座既美觀又減振。

泵的機械密封屬單端面非平衡型結構 ,符合ISO3069、D IN 2496 0和GB6556標準。


單級單吸臥式直聯離心泵(圖5)





型號參數:

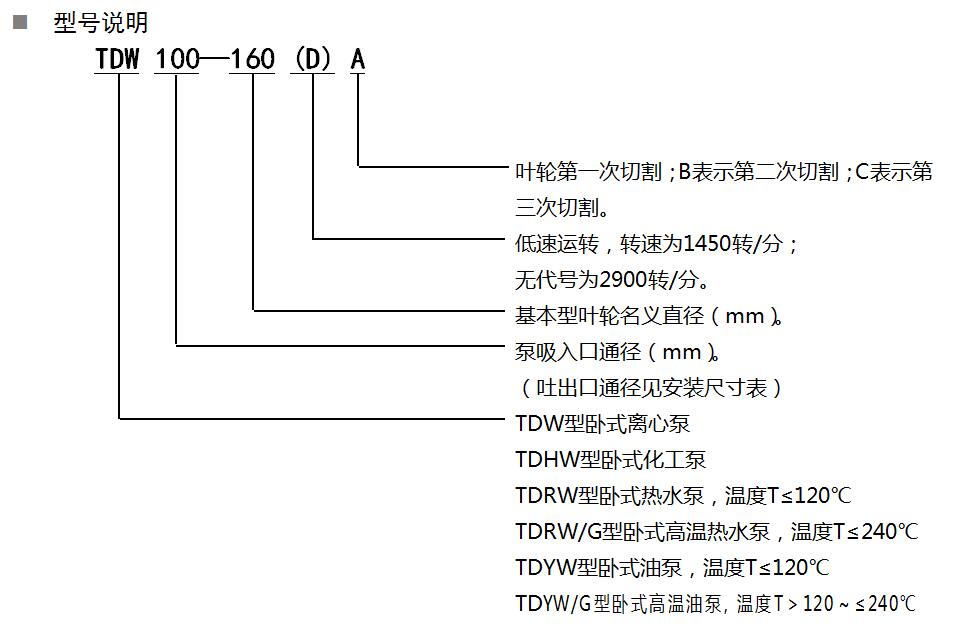

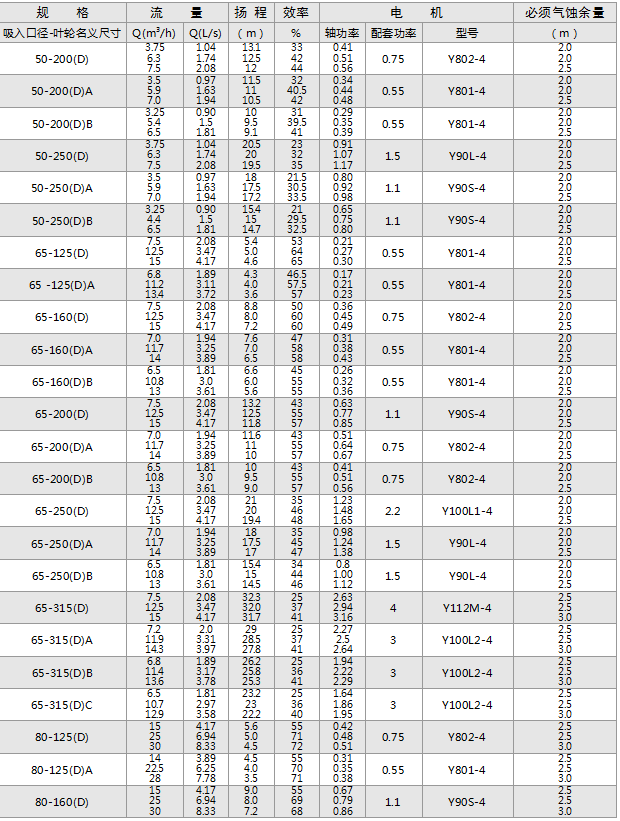

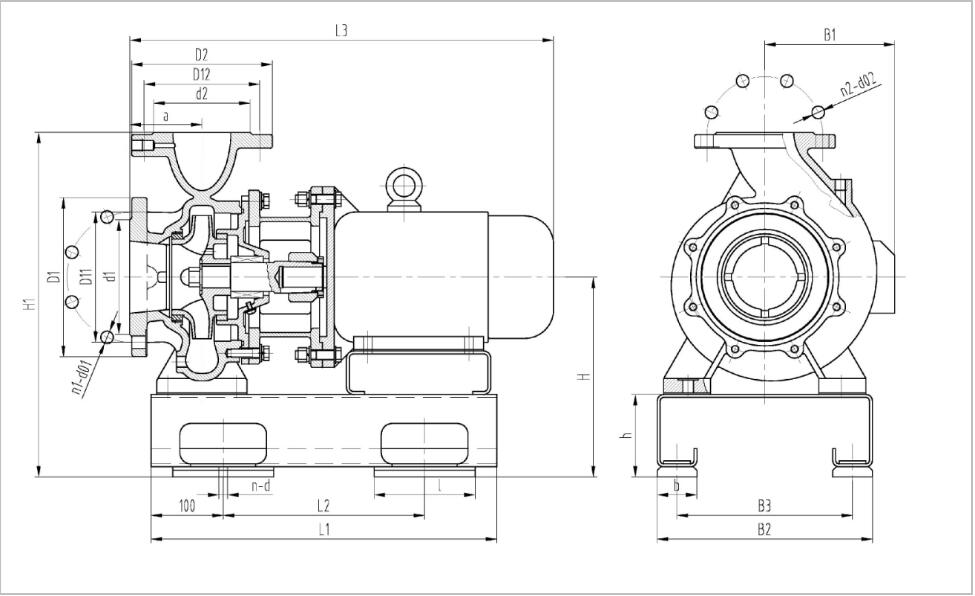

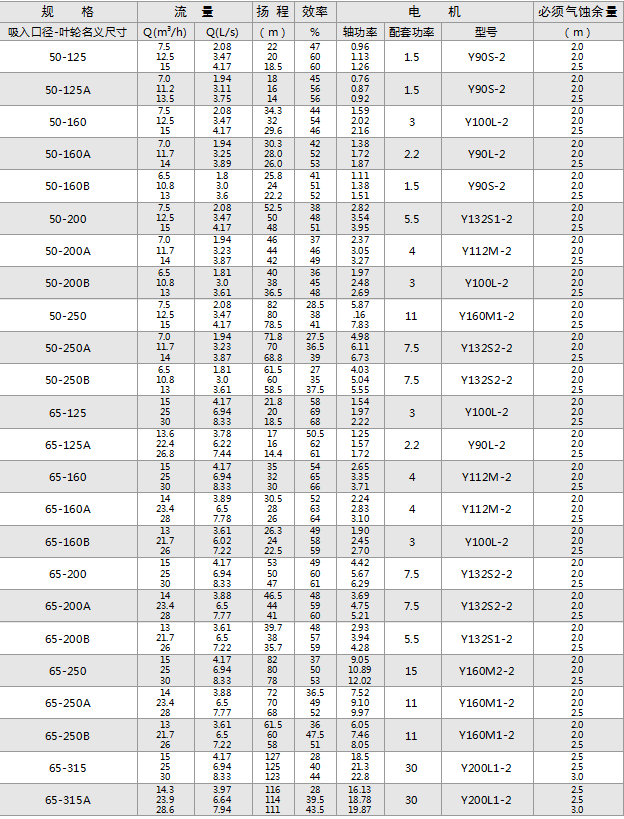

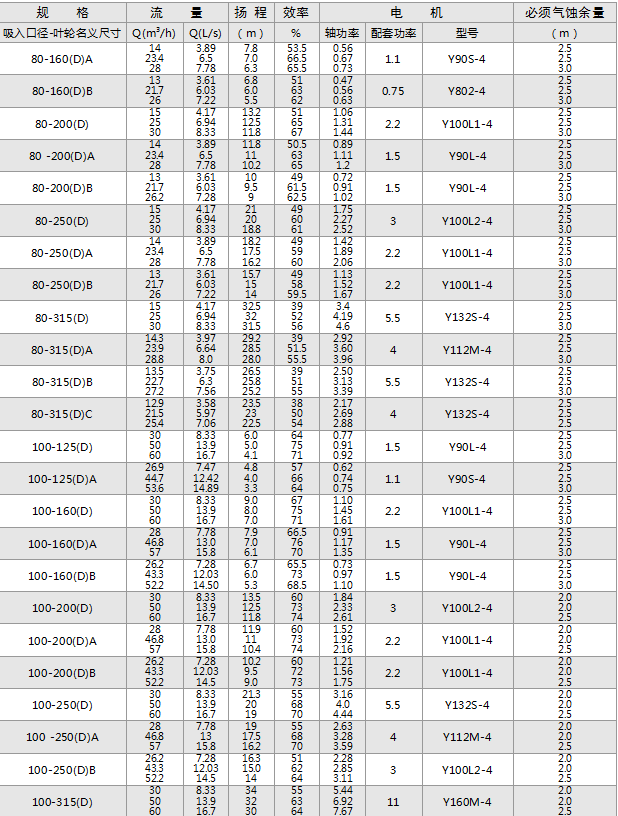

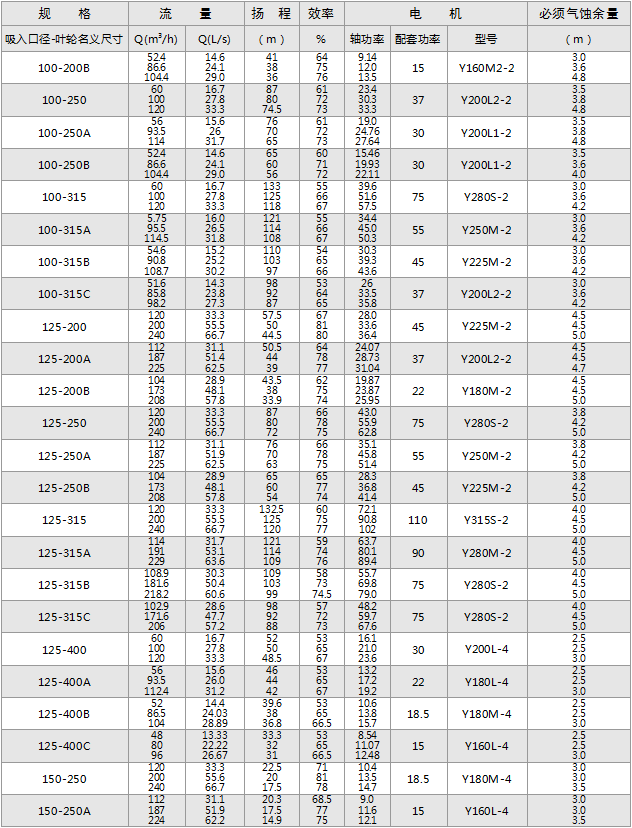

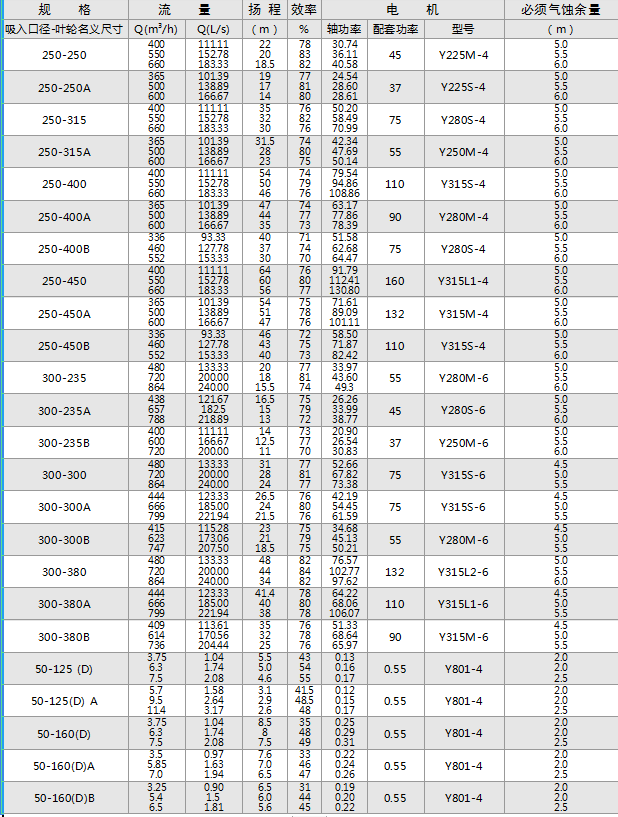

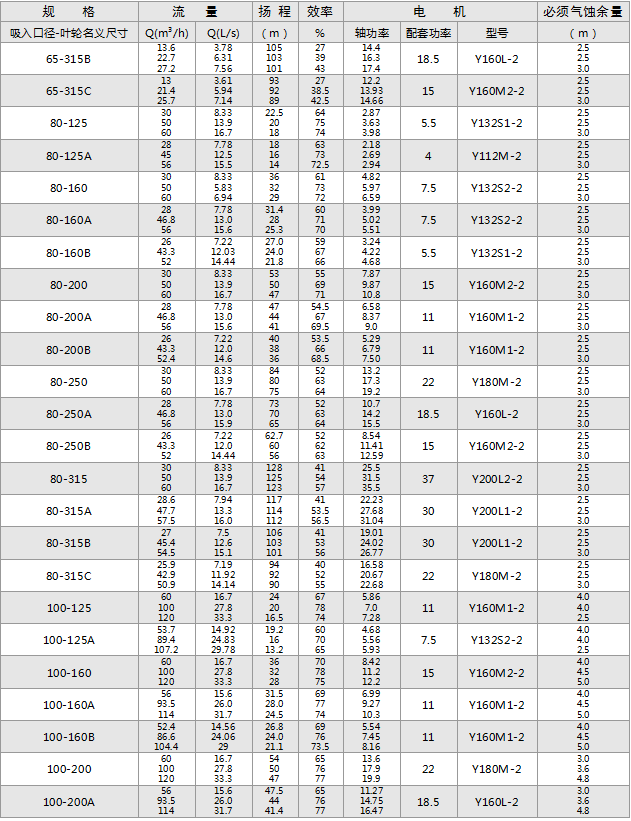

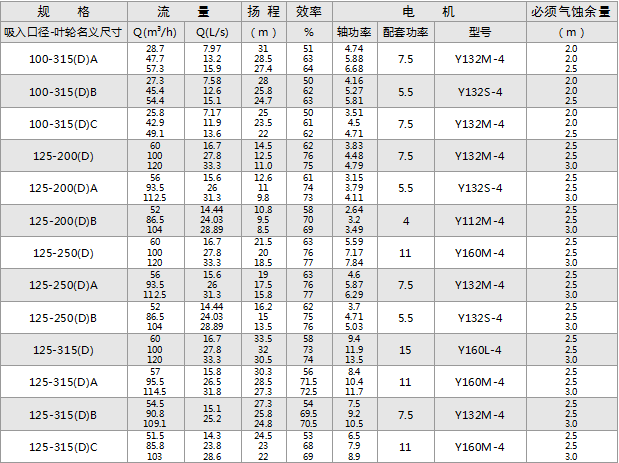

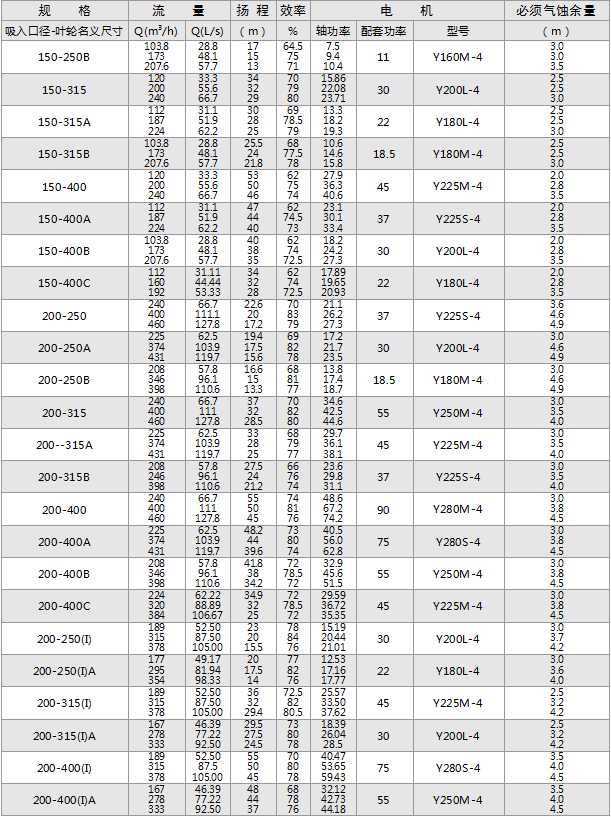

TDW、IHW、IRW、IYW 型泵性能參數表

性能參數表

單級單吸臥式直聯離心泵(圖1)

單級單吸臥式直聯離心泵(圖2)

單級單吸臥式直聯離心泵(圖3)

單級單吸臥式直聯離心泵(圖4)

單級單吸臥式直聯離心泵(圖5)

單級單吸臥式直聯離心泵(圖6)

單級單吸臥式直聯離心泵(圖7)

單級單吸臥式直聯離心泵(圖8)

性能表說明

本性能表中所列的數據是一標準大氣壓下,使用20℃清水的試驗數據。“揚程”數值是從吸水面至排水面的垂直高度加上從吸入管路吸入口至排出管路排出口的全部水頭損失總和(包括底閥、閘閥、止回閥、彎頭、變徑管和直管內的管壁磨擦阻力等);

在海拔高度低于250米的地區,泵的允許吸上真空高度(米水柱)可以用10米減去泵的允許汽蝕余量來估算。確定實際的吸程是泵在最大流量時從進水口的中心至吸入液面的垂直高度加上吸水管路中全部水頭損失總和(包括底閥、過濾器、彎頭等。 若吸入管路很長,特別要注意直管內的水頭損失)以及水溫、大氣壓對吸上真空度的影響(環境大氣壓降低或水溫增加,吸 程也隨之減少);

泵體承壓1.6MPa(進口壓加零流量時的出口壓),用戶可根據泵本身的揚程值確定泵的進口壓力。

TDW、TDIHW、TDRW、TDYW四個系列的泵性能一致,所以性能表為共用表。

TDL、TDHL、TDRG(GRG)、YG型系列單級單吸立式離心泵共用此性能參數表。





群發詢價:

泵起動、停止與運轉

起動、停止與運轉

起動泵工作旋轉方向從驅動端往泵方向看應為順時針方向。

應在機泵聯接前確定<span style=";font-family:華文細黑;font-siz

推薦品牌:

泵故障原因及排除方法



常見故障

原因分析

處理辦法

水泵不吸水,壓力表及真空表的指

立即詢價:


單級單吸臥式直聯離心泵(圖1)

單級單吸臥式直聯離心泵(圖2)

單級單吸臥式直聯離心泵(圖3)

單級單吸臥式直聯離心泵(圖4)

裝配、拆卸與安裝

配與拆卸

泵在<span style=";font-family:華文細黑;fo

?
