AY型多級離心油泵

概述：

AY泵系節段式多級離心油泵，采用了國家推薦使用的高效節能水力模型，具有高效節能、性能范圍廣、運行安全平穩、低噪音、長壽命、安裝維修方便等優點：通過改變泵的材質（或泵過流部件的材質）、密封形式和增加冷卻系統，可輸送熱水、油類、腐蝕性和含磨了的介質等。AY型泵用于輸送不含固體顆粒，溫度為-20℃～150℃，黏度小于120厘沲的油類和石油產品。以上各型泵進口允許壓力均不超過0.6MPa。

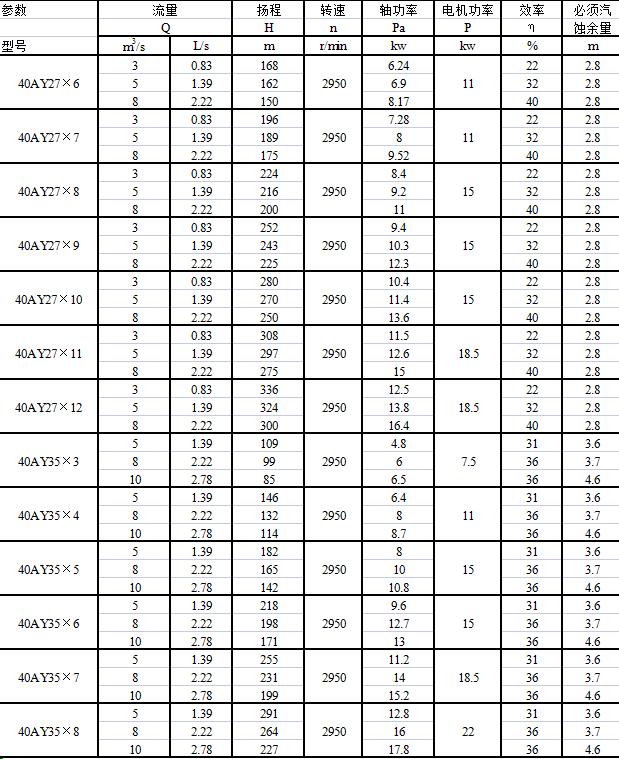

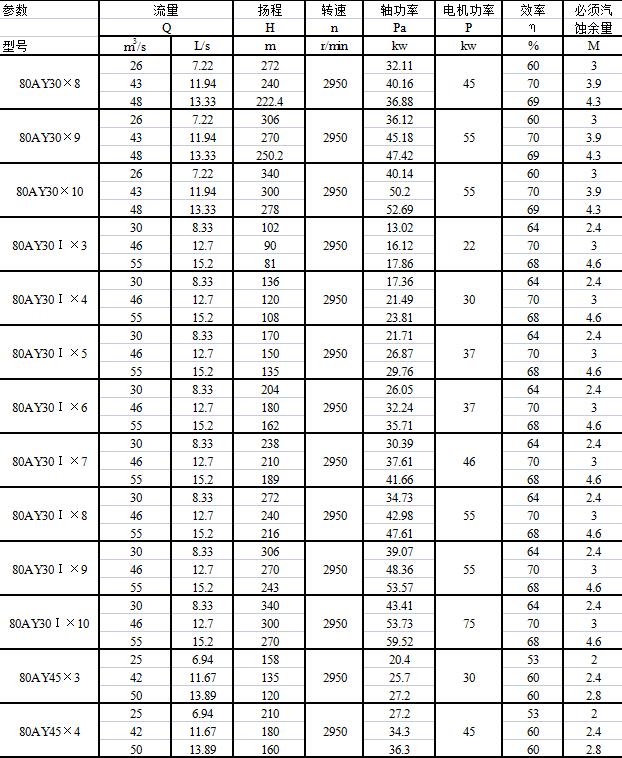

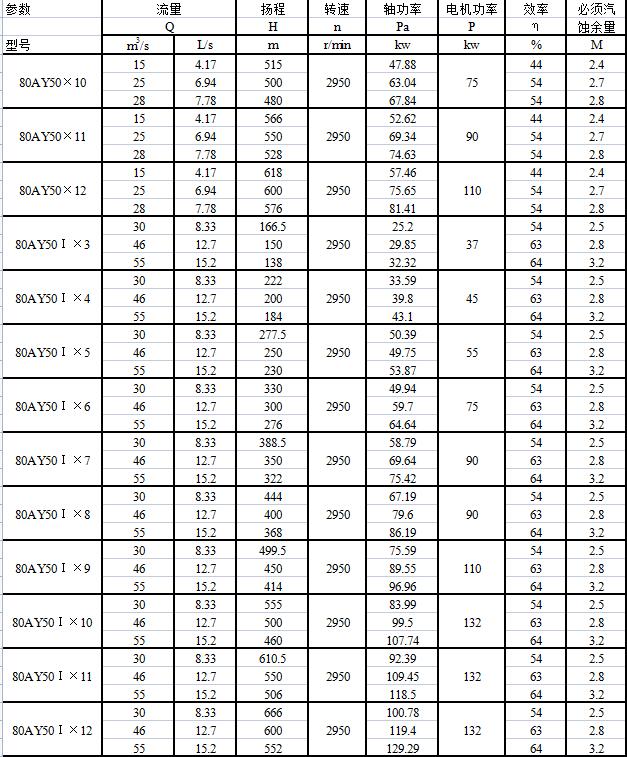

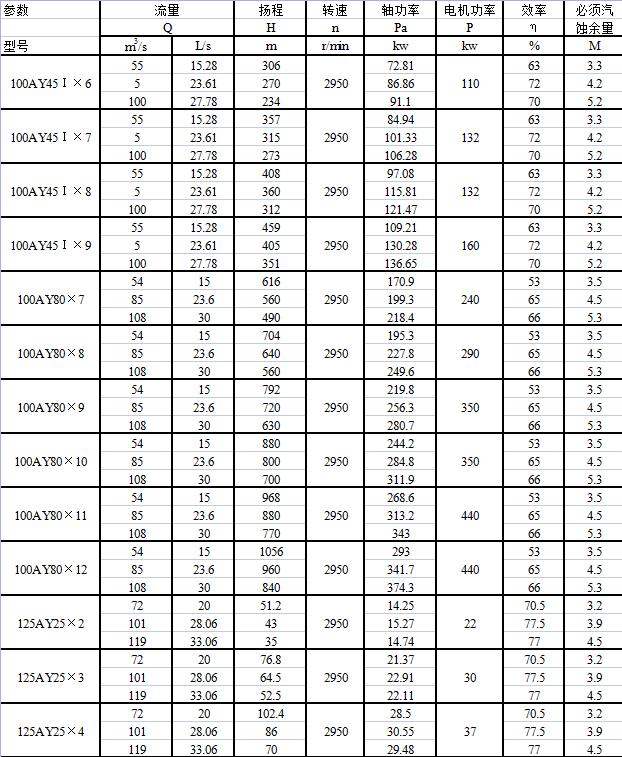

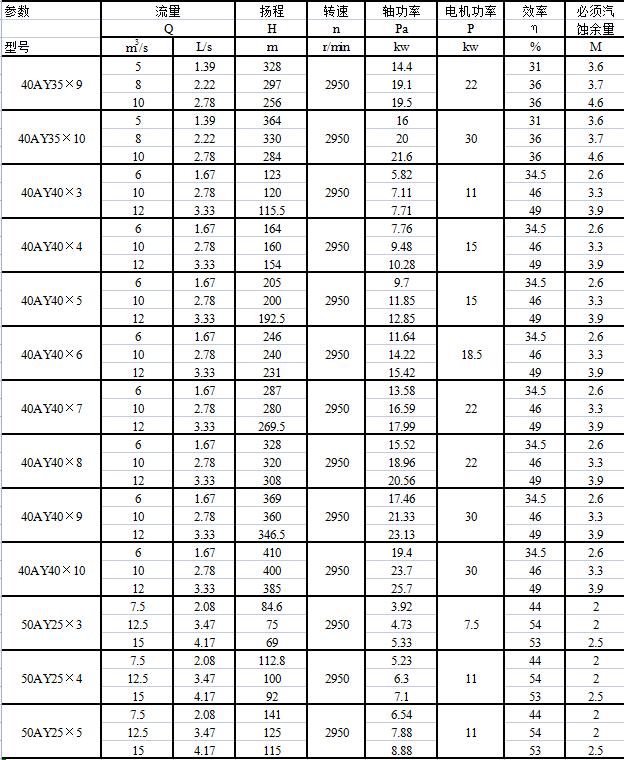

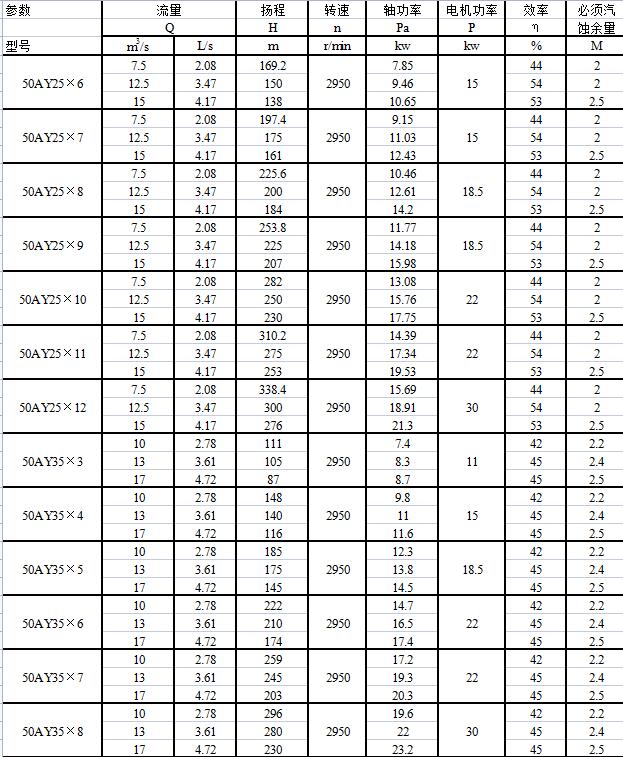

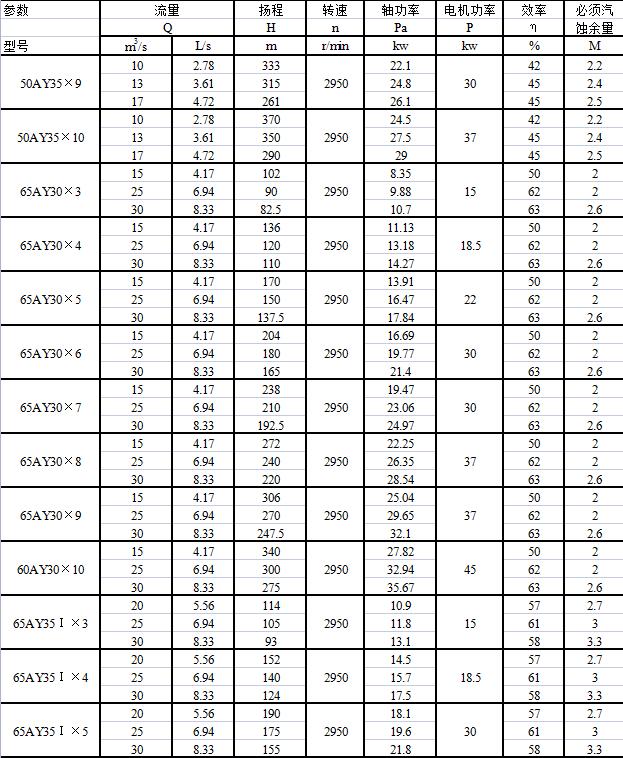

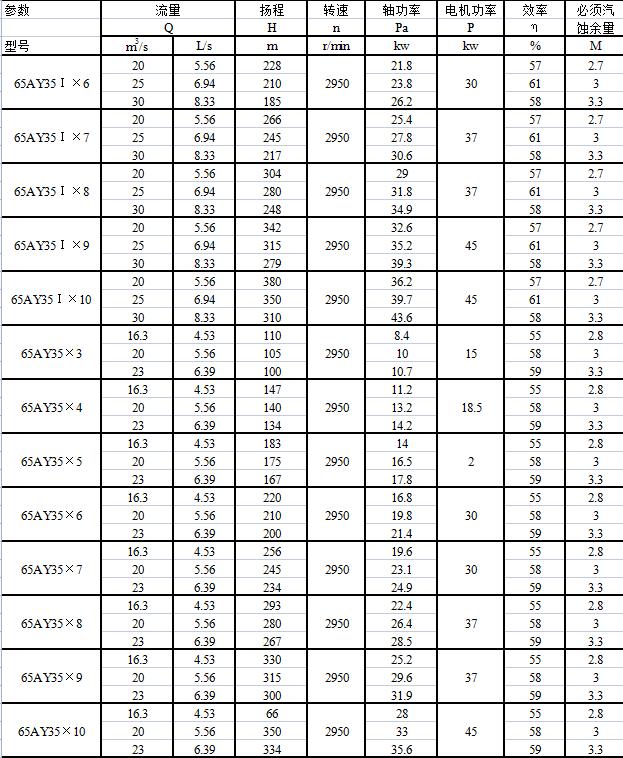

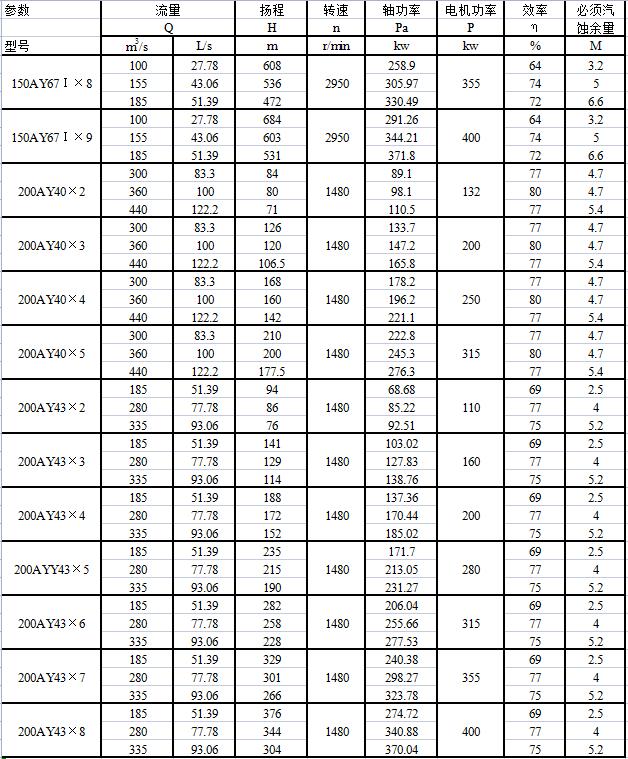

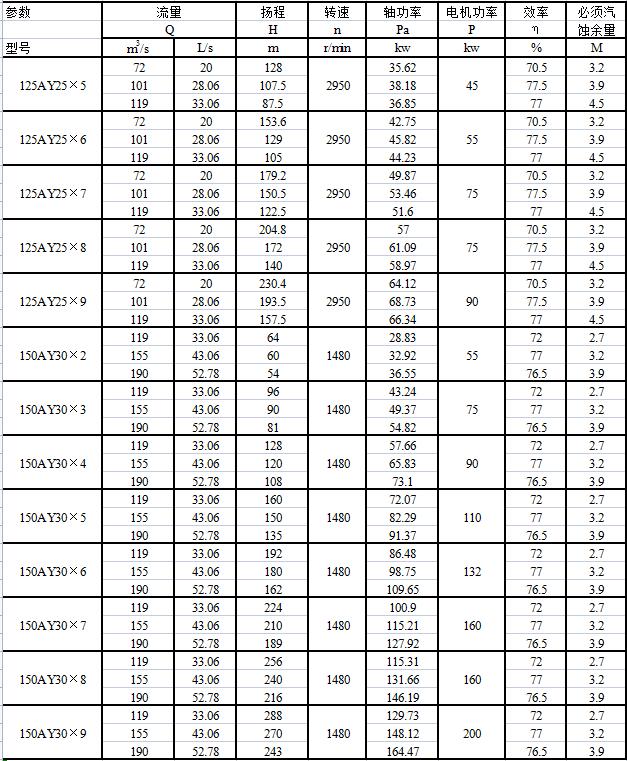

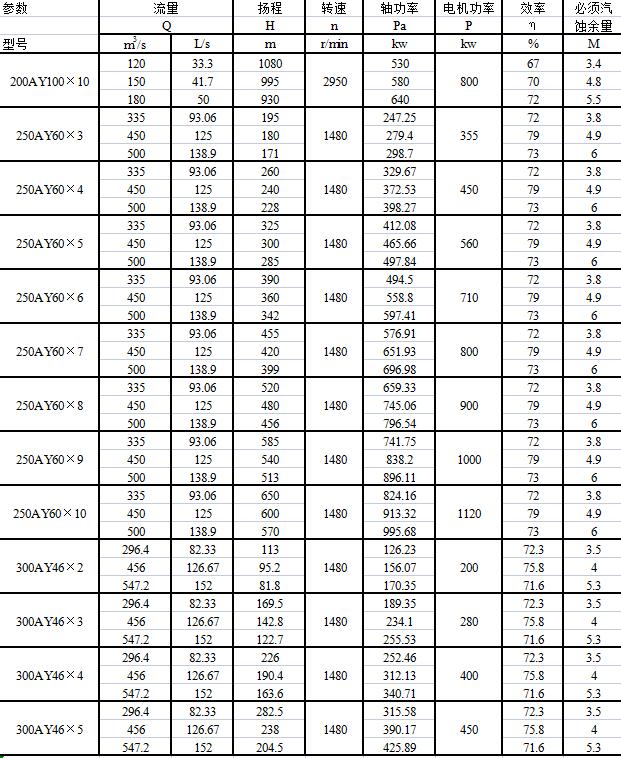

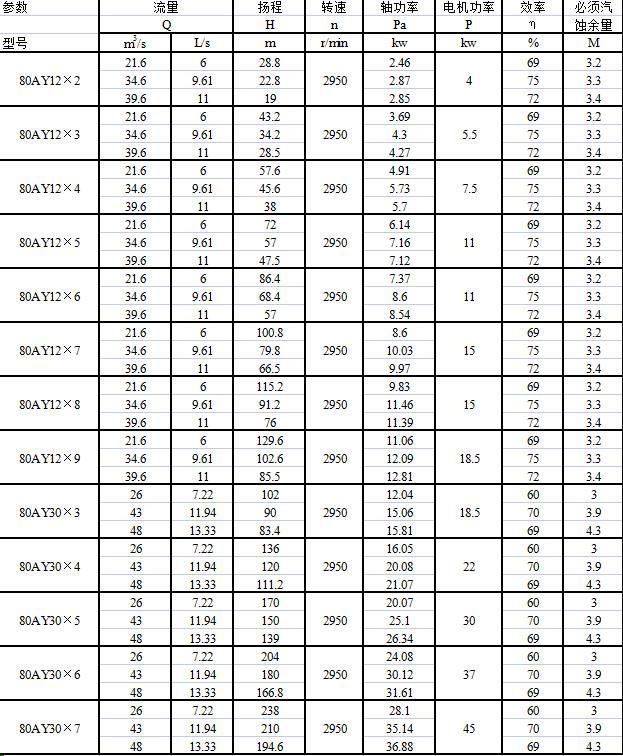

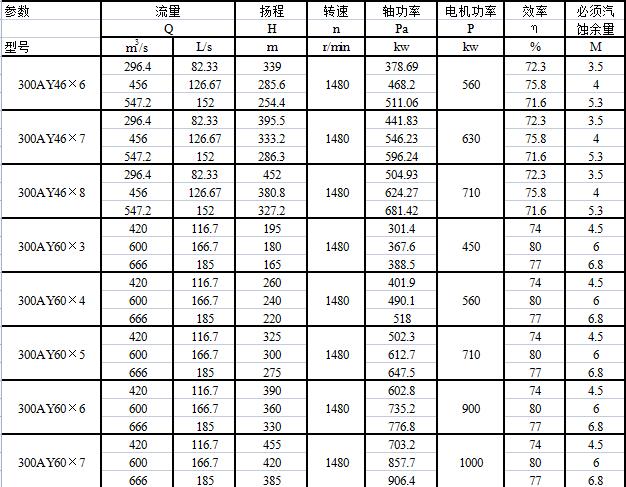

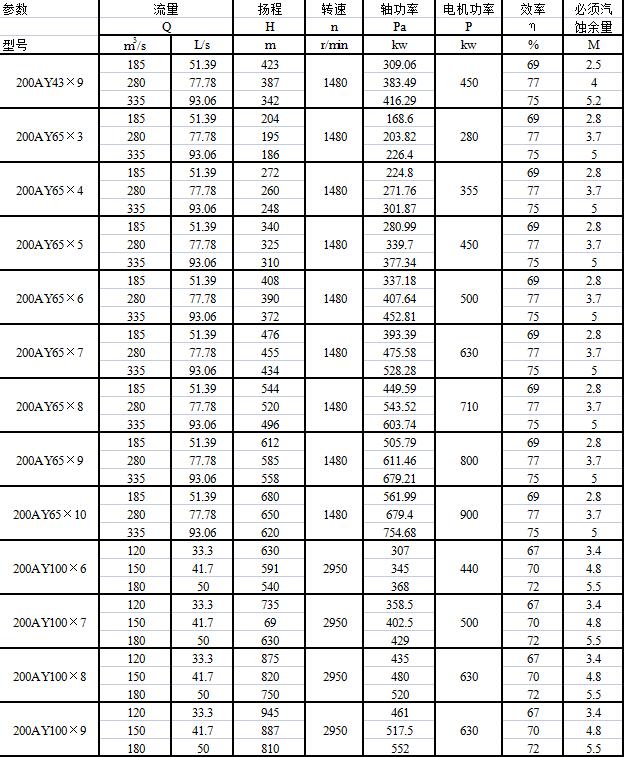

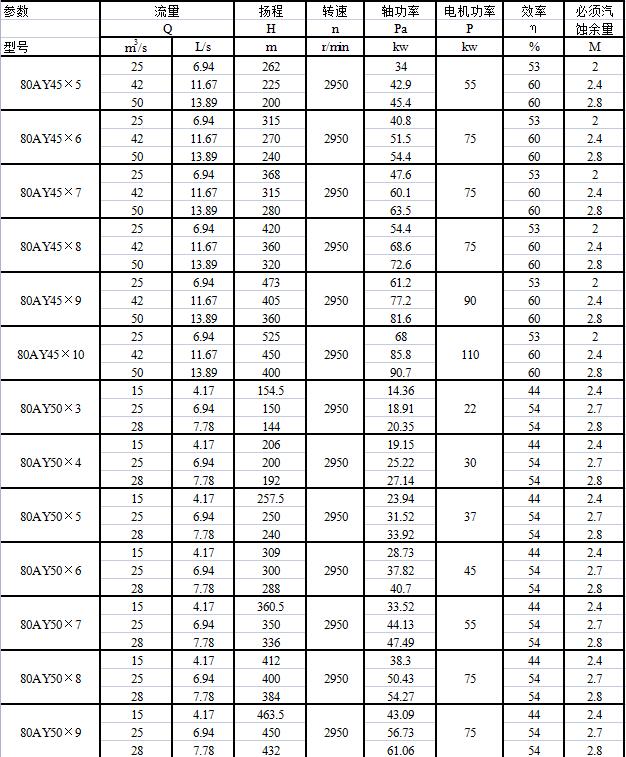

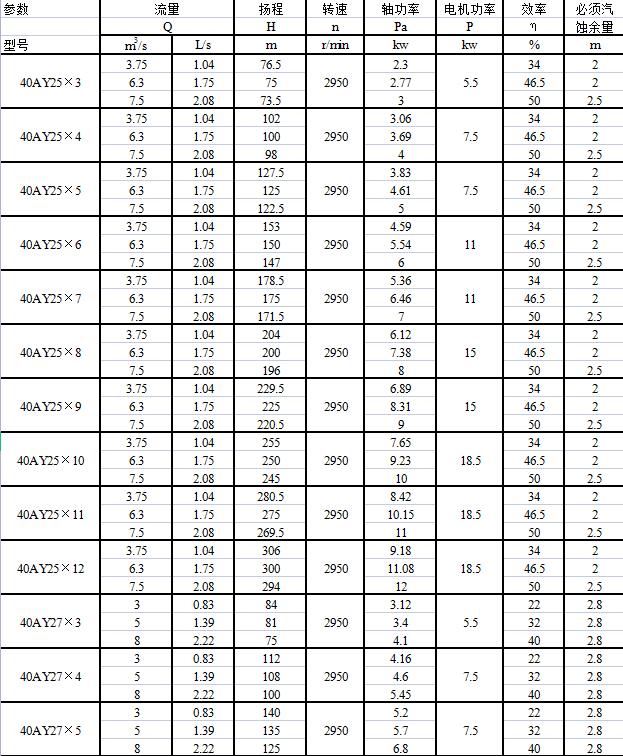

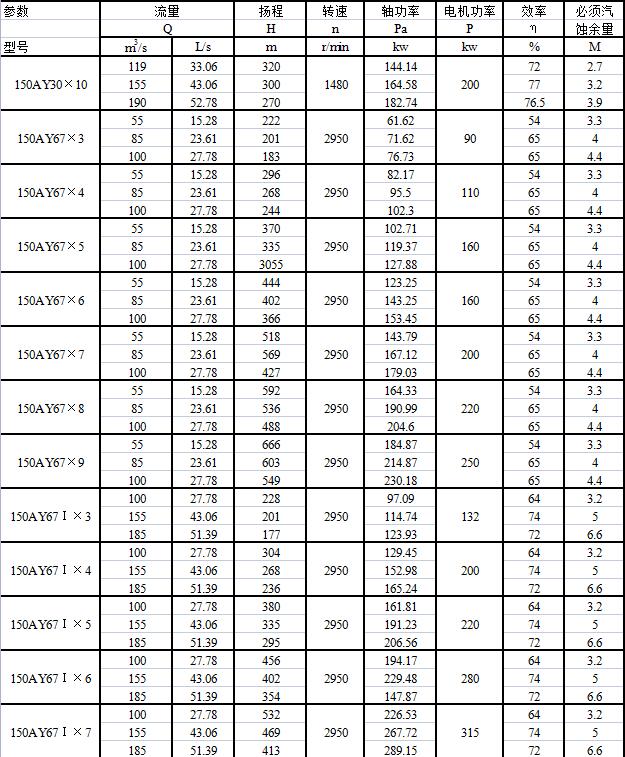

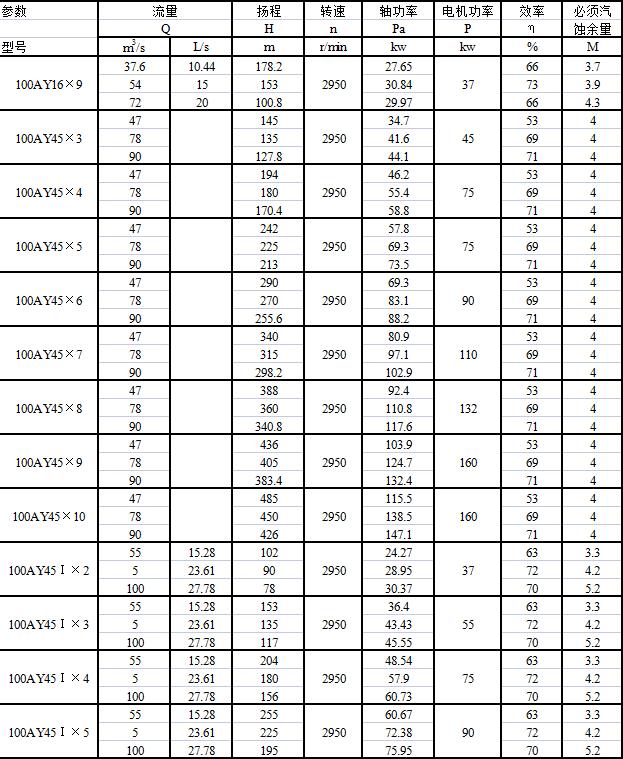

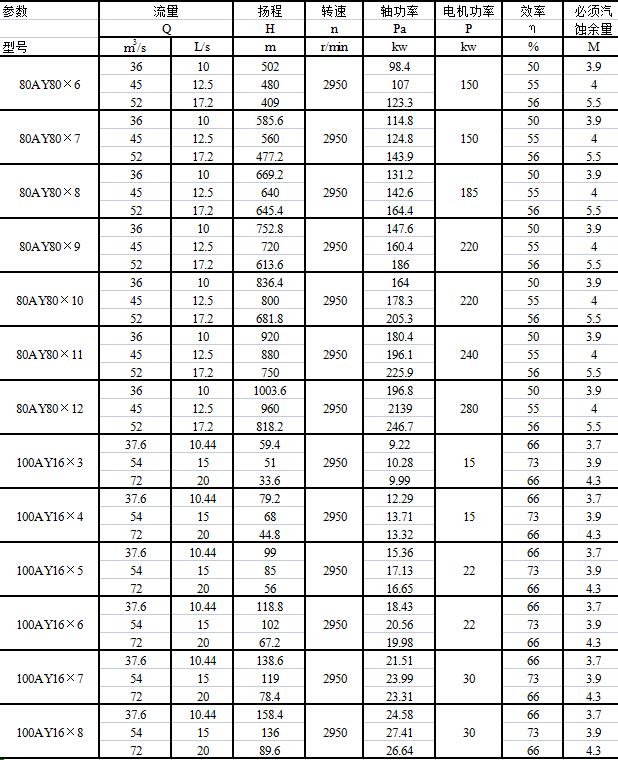

參數范圍：

流量Q  6.3～600m3/h

揚程H  22.8～650m

型號說明：

例：100AYF67×3

AY－多級離心油泵

F－材質代號：定制材質帶F,默認材質不帶F.

100－泵進出口公稱直徑

67－泵單級設計點揚程為67m

3－泵的級數為3

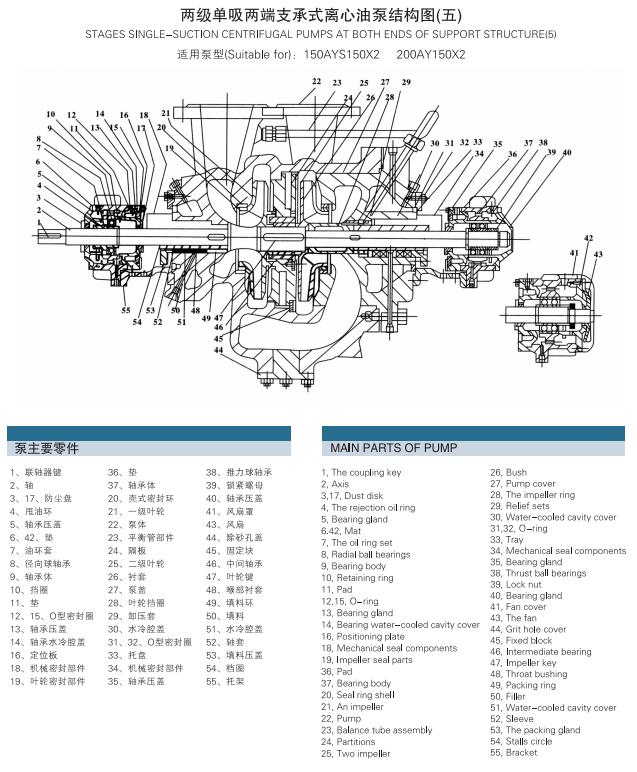

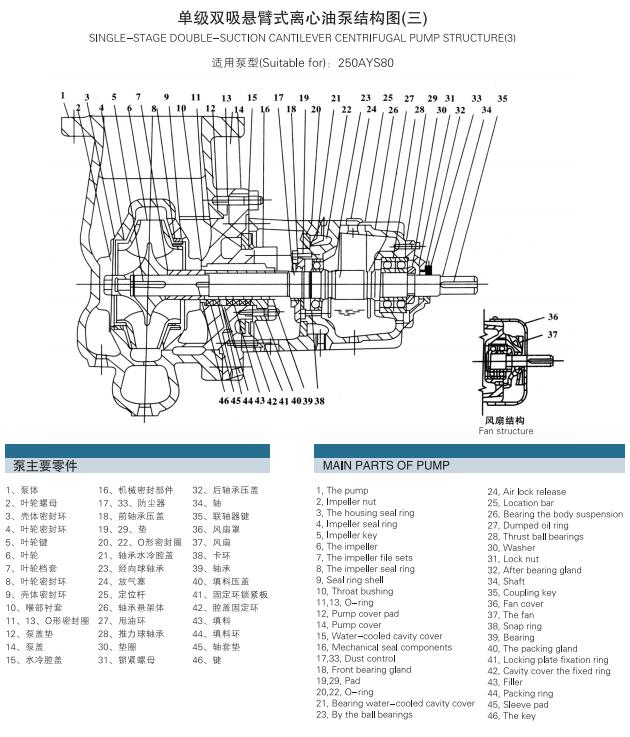

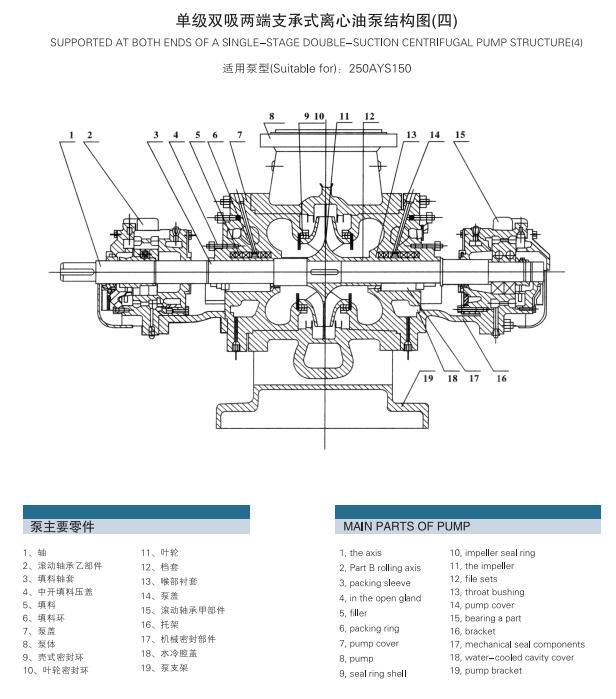

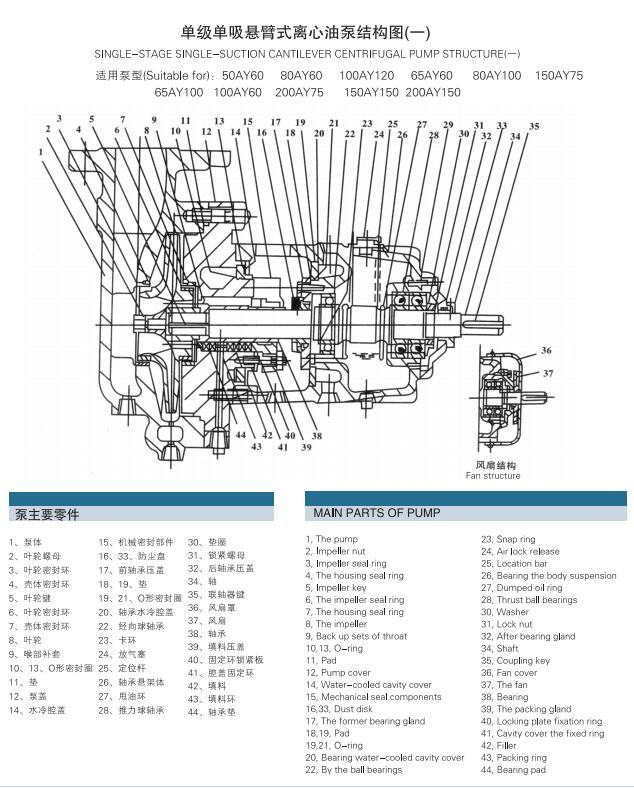

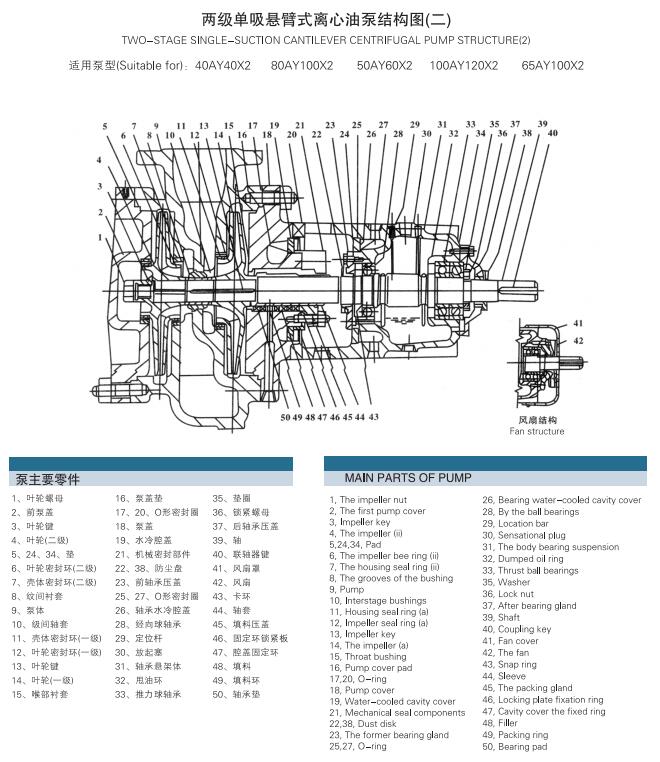

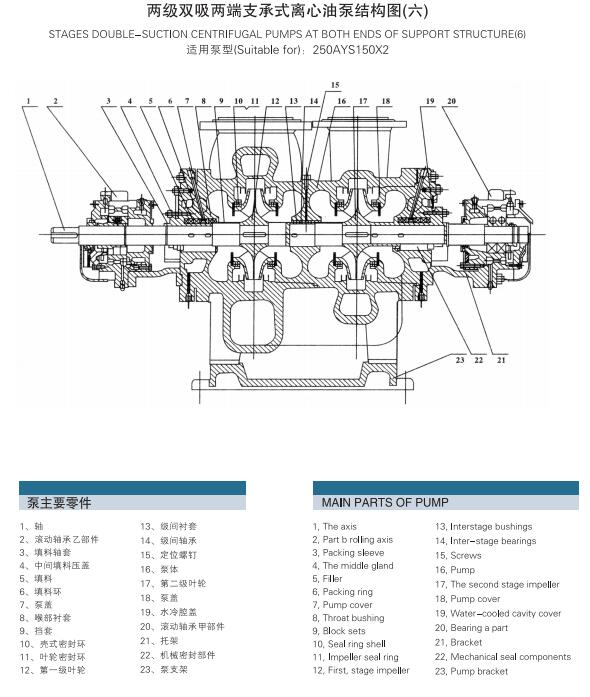

結構型式：

     AY型泵主要由固體部分、轉子部分、軸承和軸封四大部分組成：

1、固定部分：主要由吸入段、中段、吐出段和導葉等組成，用穿杠將各段拉緊，構成工作室。AY型泵出口垂直向上，入口一般為水平方向，根據需要可生產出入口垂直向上方向。

2、轉子部分：主要由軸、葉輪、平衡盤和軸套等組成。軸將動力傳遞給葉輪使其工作；平衡盤用來平衡軸向力；軸上裝有可更換的軸套及保護軸。

3、軸承部分：主要由軸承體、軸承和軸承壓蓋等組成。除67、60型泵采用滑動軸承、稀油潤滑外，其余泵均采用滾動軸承、干油潤滑。

4、軸封：較多采用機械密封。

旋轉方向：

從原動機端看泵，泵為順時針?lè)较蛐D(zhuǎn)。泵通過彈性聯軸器由原動機直接驅動。

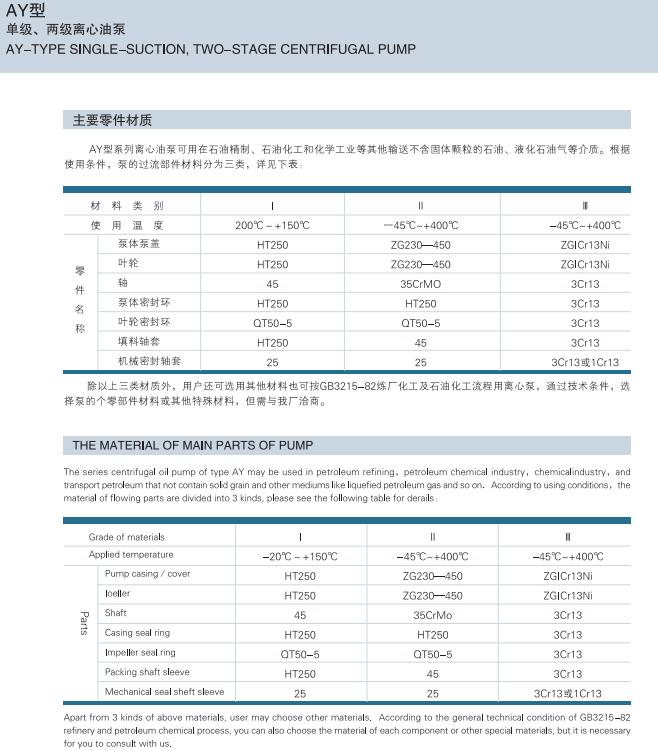

主要零件材質：

1、操作注意事項
A、泵只允許在規定的參數范圍內運轉；
B、泵不允許在吐出閥門關閉或關到很小開度下運轉。否則導致泵發熱，降低壽命。如果泵是安裝在一個并聯系統中，每臺泵都要在特定的參數下運行以保障泵的流量；
C、泵不能關閉吸入口閥門運行。否則使泵發生干轉，導致泵零件損壞；
D、泵輸送介質不能含有空氣或者氣體，否則會使泵的流量和揚程不可能準確的測出，同時會產生研磨損壞零件。

 2、泵啟動前檢查

A、啟動泵前，應先盤動轉子，檢查轉子是否靈活；
B、檢查全部螺栓、管路引線的聯接是否緊固和泵周?chē)陌踩闆r；
C、檢查全部?jī)x表、閥門及儀器是否正常
D、檢查油環位置、油位計的油位是否正常；
E、檢查電動機的轉向是否與泵的轉向一致。

 3、泵的啟動

A、打開泵的吸入閥和水封水管路的閥；
B、關閉泵的出口閘閥、壓力表旋塞；用輸送的液體或抽真空系統排除吸入管和泵體內空氣；泵內無液體時不允許啟動，否則會損壞零件。
C、啟動電機，待泵運轉正常后，打開壓力表旋塞，慢慢開啟泵出口閘閥，觀察壓力表和開關的指示，按出口壓力表讀數控制泵給定的揚程。

 4、泵的運行

A、本型泵靠?jī)?nèi)平衡機構平衡軸向力，平衡裝置有平衡液體流出，平衡液體由平衡水管接至吸入段或在平衡室外設置一短管，平衡液體經短管流向泵外，為保證泵正常運行，平衡水管絕對不允許堵塞；
B、本型泵滾動軸承均無冷卻裝置，軸承溫升變化反應了泵的裝配質量，軸承溫升不得高于環境溫度35攝氏度，最高溫度不應高于75攝氏度；
C、本型泵轉子在運行中存在一定的軸向游動，應保證電機和水泵兩聯軸器端面間的間隙值；
D、泵在運行期間每隔一定的時間應檢查儀表、泵的轉速和葉輪、密封環、導葉套、平衡盤、軸套的磨損情況，磨損量過大時應及時更換。此外，監測泵的流量、揚程、溫度及潤滑情況；泵在發生故障時，應停泵，且參考故障排除表進行維修。

5、泵的停車
停車前應先關壓力表旋塞，慢慢關閉出口閘閥，待出口閥門關閉完畢后再停電機，當泵停穩后在關閉泵的吸入閥。

6、泵的維修
為了保持泵高效穩定的工作狀態，泵必須經常維修，維修的項目和每次維修的間隔時間取決泵的工作條件和泵的運行狀況。定期檢查泵的性能（如流揚程、振動等）而且要做記錄，按這些記錄數據去分析泵是否正常工作，是否需要維修或者確定要修的哪一部位。在一般條件下，如果堅持精密的測試記錄定期的總結記錄，那么，每隔幾個月就可以得到泵是否需要維修的可靠資料。除在規定時間對泵監測外，下面的維護是經常的；
A、檢查泵底座、泵、電機是否緊固，如果松動會引起泵的振動；
B、檢查儀表、引線的狀況，檢查管路是否泄露或松動，或其他形式的損壞。如果需要應立即檢修；
C、填料壓蓋不能壓的過緊，否則會影響填料壽命；
D、軸承潤滑油每工作1000小時更換一次。
