首頁 > 產品中心 > 油泵
產品分類: 油泵
產品名稱:IY型離心油泵
流量范圍:6.3~1080m3/h
揚程范圍:5~125m
輸送溫度:-20-80℃ (高于80℃時請申明)
吸入壓力:允許進口壓力0.3MPa.
密封形式:默認值是填料密封,可以定制機械密封,
密封材質:葉輪材質ht250,不銹鋼304,不銹鋼316,銅;軸材質默認45鋼,可以定制不銹鋼,其它配件鑄鐵
IY型單級單吸輸油離心泵基本概述
IY型單級單吸離心油泵,該系列的離心油泵主要是適用于輸送不含固體顆粒,粘度小于120厘沲的無腐蝕油類和石油產品,輸送液體溫度-20℃~80℃,允許進口壓力0.6Mpa。
IY型單級單吸輸油離心泵結構特點
IY型離心油泵系列離心油泵整體結構都是由泵頭、電機、底座和聯軸器構成的,安裝方式為臥式安裝,進出口方向都是水平吸入垂直吐出。
該系列的離心油泵都是采用的機械密封,確保了輸送過程中的密封性能性,防止油類物質揮發與泄漏。高效節能水力模型,具有高效節能、性能范圍廣、運行安全平穩、低噪音、長壽命、安裝維修方便等優點;通過改變泵的材質(或泵過流部分的材質)、密封形式和增加冷卻系統,可輸送熱水、油類、腐蝕性和含磨料的介質等。

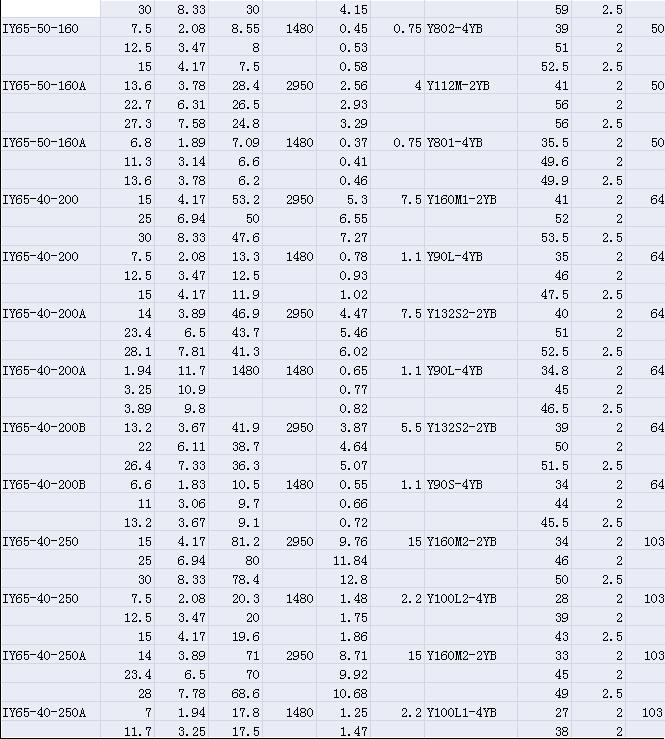

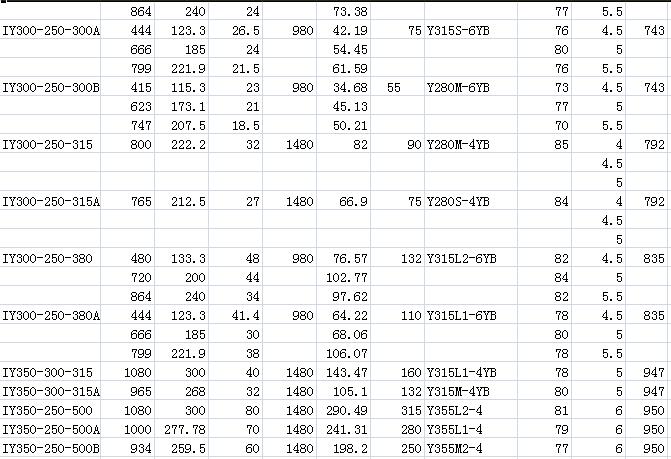

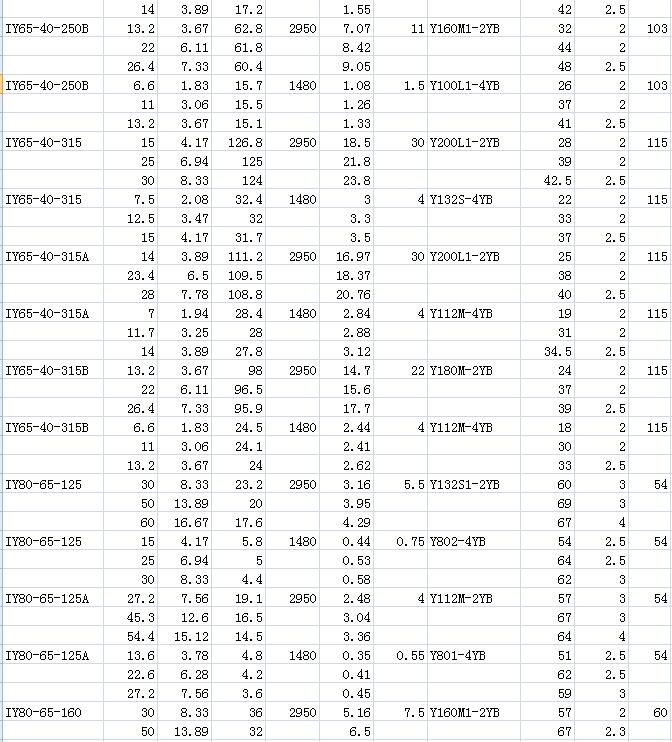

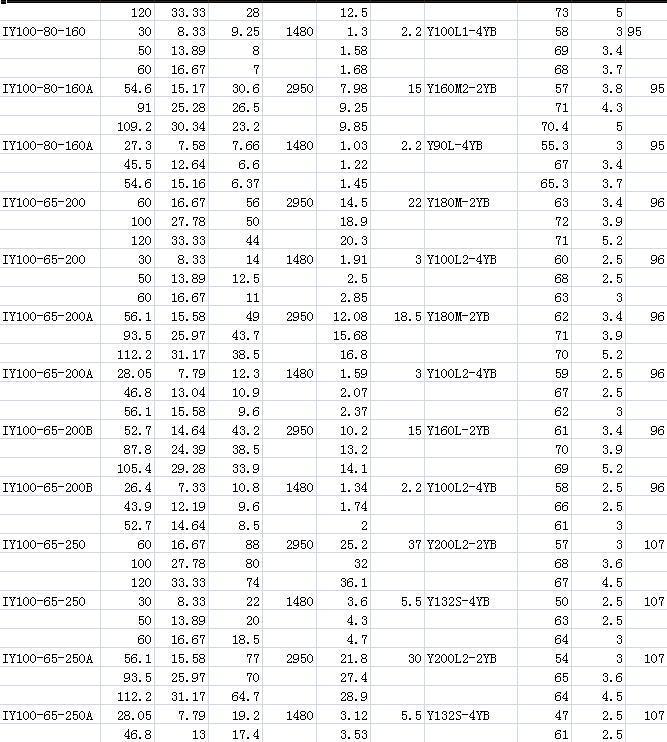

IY型單級單吸輸油離心泵型號說明
IY100-65JR-200
IY-單級單吸輸油離心泵
100-吸入口直徑
65-吐出口直徑
J-表示降速使用R-從吸入端看,吐出口方向朝右
200-葉輪的名義直徑

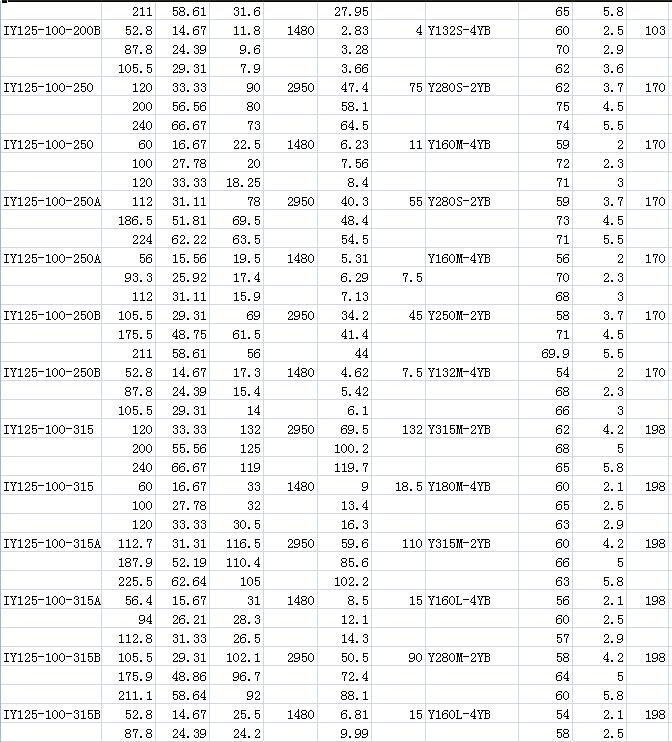

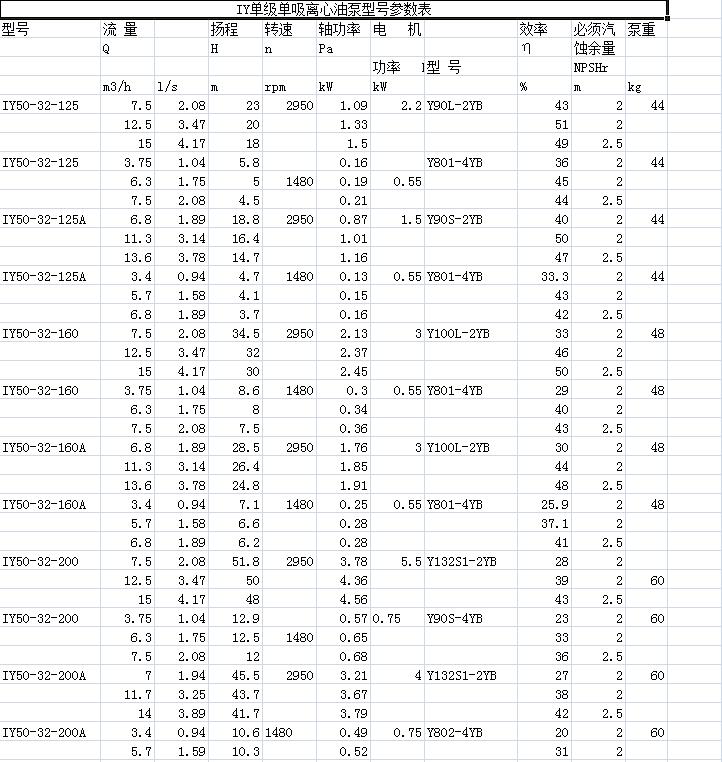

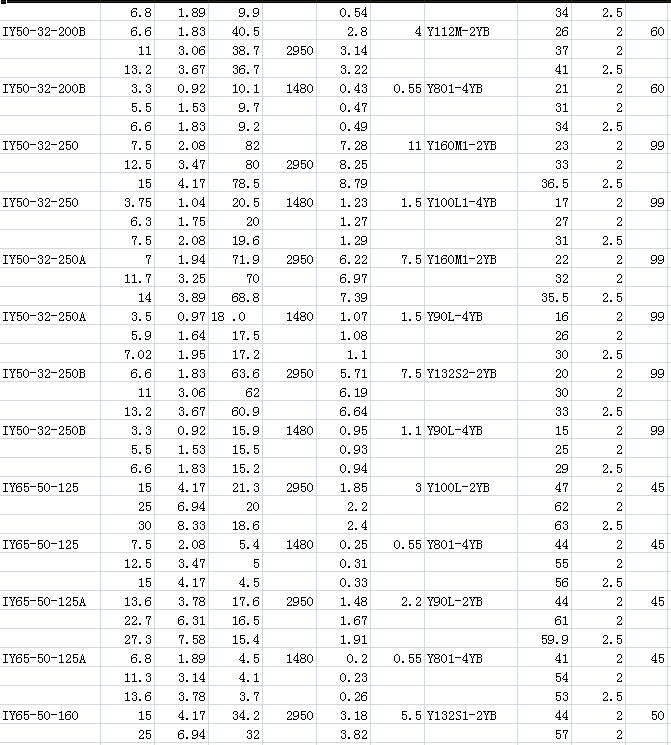

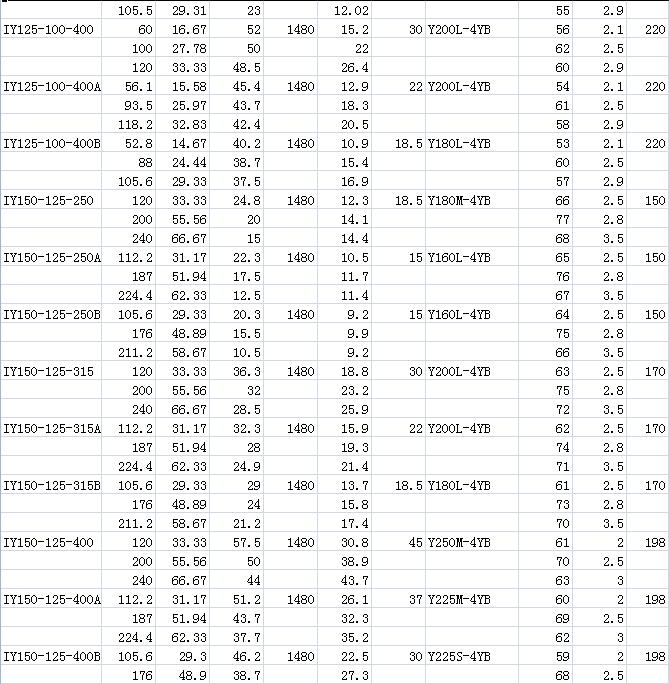

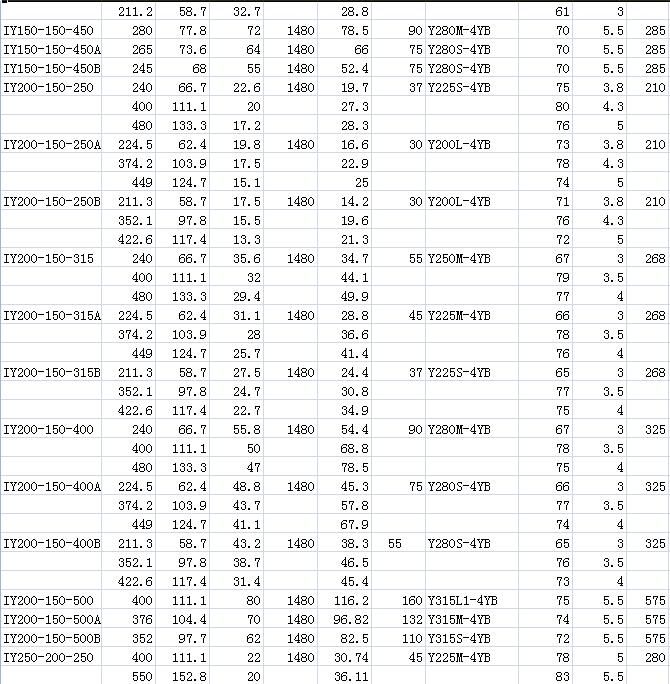

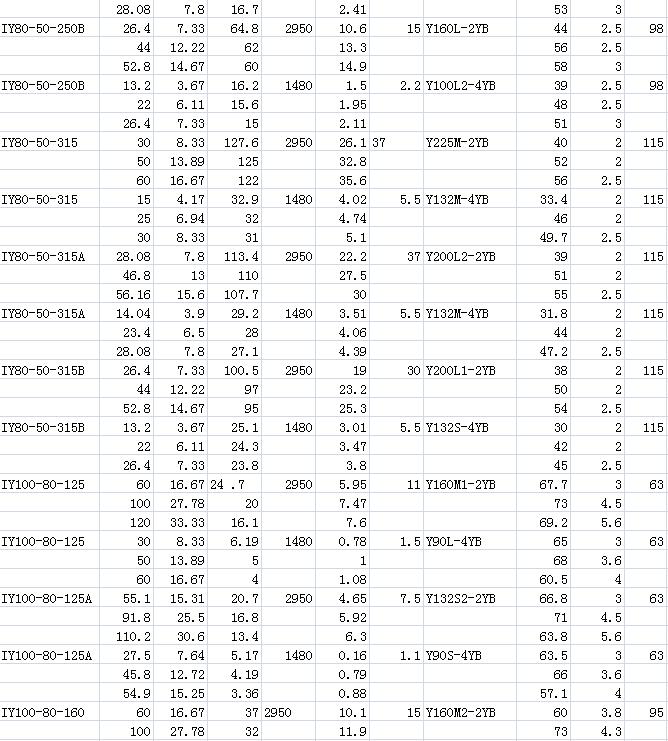

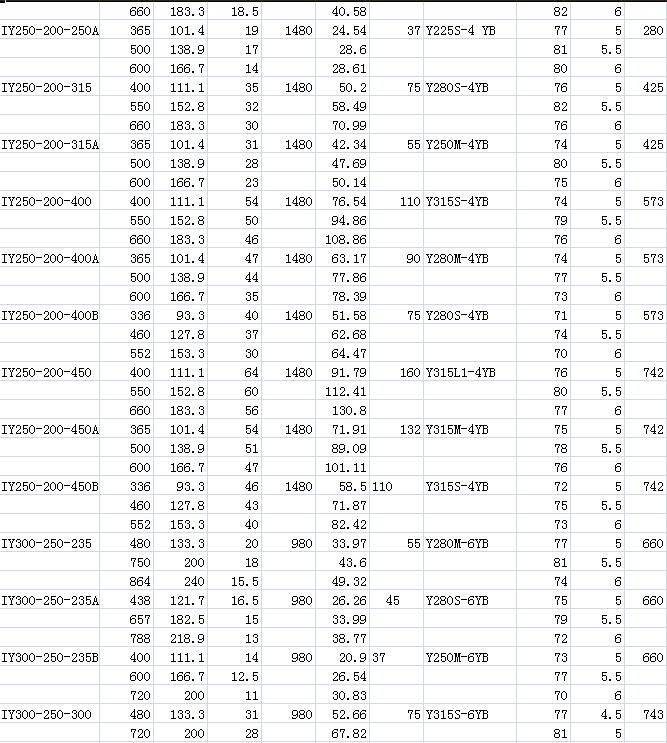

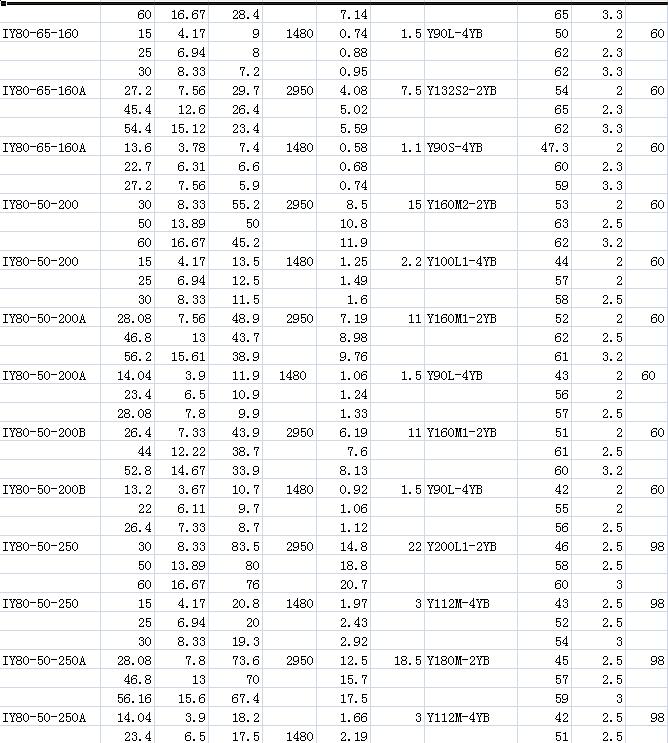

1、操作注意事項
A、泵只允許在規定的參數范圍內運轉;
B、泵不允許在吐出閥門關閉或關到很小開度下運轉。否則導致泵發熱,降低壽命。如果泵是安裝在一個并聯系統中,每臺泵都要在特定的參數下運行以保障泵的流量;
C、泵不能關閉吸入口閥門運行。否則使泵發生干轉,導致泵零件損壞;
D、泵輸送介質不能含有空氣或者氣體,否則會使泵的流量和揚程不可能準確的測出,同時會產生研磨損壞零件。
2、泵啟動前檢查
A、啟動泵前,應先盤動轉子,檢查轉子是否靈活;
B、檢查全部螺栓、管路引線的聯接是否緊固和泵周圍的安全情況;
C、檢查全部儀表、閥門及儀器是否正常
D、檢查油環位置、油位計的油位是否正常;
E、檢查電動機的轉向是否與泵的轉向一致。
常見故障 | 原因 | 解決方法 |
水泵不出水 | 1、啟動前注入泵內的誰不夠(當使用真空泵時,則抽真空不夠)。 2、轉向不對。 3、底閥為打開或者堵塞。 4、泵的吸入高度過高。 5、進水管或儀表連接漏氣。 6、填料函漏氣。 7、葉輪流量被堵塞。 8、泵轉速不夠。 | 1、注水注水淹沒葉輪,應充滿泵腔。 2、更換電機接線。 3、檢查底閥,清洗檢修或更新。 4、降低泵的安裝高度。 5、擰緊或者堵塞漏氣處。 6、檢查軸套及軸套螺母,漏氣時應及時加墊。 7、清洗葉輪。 8、檢查電機,檢修或更新。 |
流量不足或者不出水 | 1、水流道被堵塞。 2、葉輪和密封環之間的間隙泄露太大。 3、轉速未達到規定值。 | 1、依次檢查進出水流道是否暢通,排除堵塞物。 2、檢修或更換葉輪和密封環。 3、檢查電壓是否過低,檢查電機是否損壞,檢修電機和調整電壓。 |
水泵消耗功率過大,電機電流超過額定值 | 1、填料壓得過緊。 2、泵的轉子與定子摩擦。 3、流量超過了使用范圍。 4、平橫盤和平衡環摩擦。 5、水泵內間隙過大,泵效率降低。 | 1、調松填料。 2、檢查轉子與定子摩擦部位。 3、在規定的流量范圍內使用水泵。 4、檢查平衡盤的端面跳動,摩擦太大應更換。 5、解體檢查,更換已磨損件。 |
水泵響聲異常和振動 | 1、發生了汽蝕。 2、機件松動或脫落。 3、轉子不平衡。 4、軸彎曲。 5、泵軸與電機軸不同心。 6、基礎薄弱。 7、軸承磨損。 8、水泵間隙過大。 | 1、降低水泵安裝高度,簡化進水管路,減少管路損失。 2、停機檢查,緊固零件。 3、轉子做平衡試驗,車削不平衡重量。 4、調直主軸。 5、調整機組,使之同心。 6、加固基礎。 7、更換軸承。 8、解體檢查,更換已磨損件。 |
軸承過熱 | 1、潤滑不良。 2、軸彎曲。 3、軸承損壞。 4、泵軸與電機軸不同心。 5、冷卻水不足或斷水。 | 1、加油(檢查油環,使之旋轉)。 2、調直主軸。 3、更換軸承。 4、調整機組,使之同心。 5、檢查冷卻水情況。 |
泵的拆卸順序】
1、擰下泵體上的放液管堵和懸架體上的放油管堵,放凈泵內液體及其懸架體內儲油室的油。如有外引液密封管路也拆下。
2、拆開泵體中間架聯結螺栓、將中間支架、懸架部件、密封等部件全部轉子組件從泵體中取出(在此之前應先拆出加長聯軸器的中間連接件)。
3、松開葉輪螺母,取出葉輪和鍵。
4.將泵蓋連同軸套,機械密封端蓋及機械密封等組合件一起從軸上取下。此時應注意勿讓軸套與泵蓋等相對滑動,然后再把機械密封端蓋拆開,將機械密封連同軸套一起取出,在吧軸套和機械密封拆開,如果是軟填料密封,可先從泵蓋上取下軸套,再順次拆開填料壓蓋,填料和填料環等。
5.拆下中間支架和懸架支架。
6、拆下泵聯軸器和鍵。
7、拆下懸架兩端的防塵盤和軸承的前后蓋,在把軸連同軸承一起從懸架中取出。
8、拆開軸承和軸。
【泵的裝配】
泵的裝配順序基本上可按照拆卸順序的反向進行,單裝配是要注意檢查各密封面墊片應完好,并注意切勿漏裝墊片和更換不完好墊片。
【泵的安裝】
1.開箱后檢查泵和電機,如果正式?jīng)]有任何因裝、卸和運輸過程中造成的損壞和緊固鏈接件松動,泵的進出口封蓋完好,沒有塵土,污物等進入泵內,則可不必重新拆卸和裝配,直接送到使用現場去安裝。
2.安裝泵的基礎平面應用水平儀找平,待基礎水泥凝固后,將泵安放在基礎上,并用水平儀檢查泵和電機軸的水平情況,如不水平,應用墊鐵調正,知道水平為止。然后通過灌漿孔用水泥澆灌底座和地腳檢孔眼。
3.水泥干固后,應檢查底座和地腳螺栓孔眼是否松動,合適后擰緊地腳螺栓,重新檢查水平度。
4.在電機泵和底座重新安裝的情況下,應嚴格檢查泵軸和電機軸的同心度。測量聯軸器的外圓上下左右的差別不得超過0.1mm,兩聯軸器斷面間隙一周上最小的間隙差不超過0.3mm.
5.泵的吸入管路和壓出管路,應有各自的支架,不允許管路的重量直接由泵來承受,以免吧泵壓壞。
6.泵的安裝位置高于液面(在泵的吸程允許范圍內)時,應在吸入管路端部裝上底閥,并在排除管路上設置灌液螺孔或閥門,供啟動前灌泵之用。泵的安裝位置低于液面(灌注情況時),應在吸入管路上裝控制閥門和過濾裝置,以防異物吸入泵內。
