產品分類: 民用水泵
產品名稱:混流泵
流量范圍:50-4500米/時
揚程范圍:3-20米
輸送溫度:輸送介質溫度為80℃以下
吸入壓力:小于0.6MPa
密封形式:默認值是填料密封,可以定制機械密封,

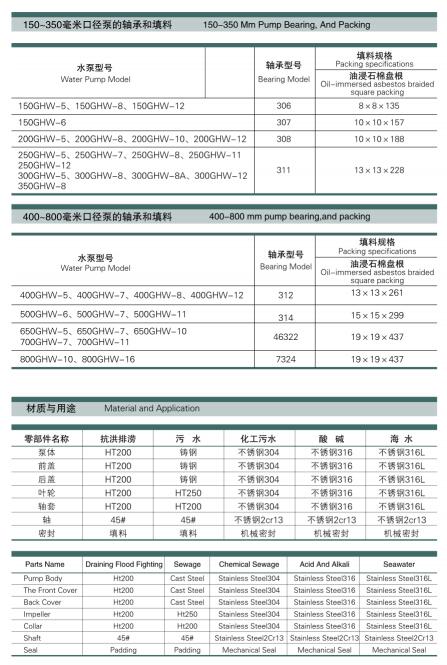

密封材質:葉輪材質ht250,不銹鋼304,不銹鋼316,銅;軸材質默認45鋼,可以定制不銹鋼,其它配件鑄鐵
一、概述

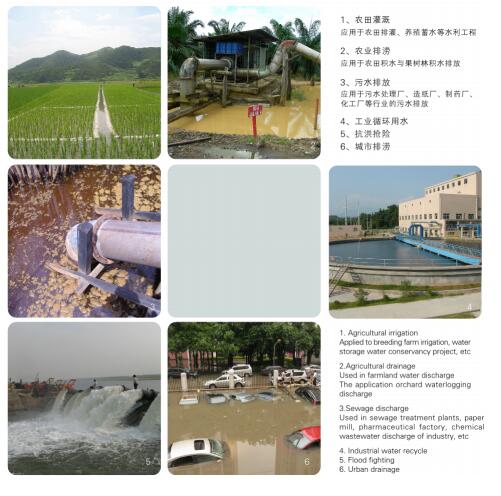

1、用途:GHW型混流泵為臥式、單級、單吸、前后開門結構、懸臂式混流泵。適用于輸送清水或物理、化學性質類似于水的其它液體,被輸送液體的溫度不宜高于50C。廣泛適用于農田排灌、工業和城市給排水等多種場合。

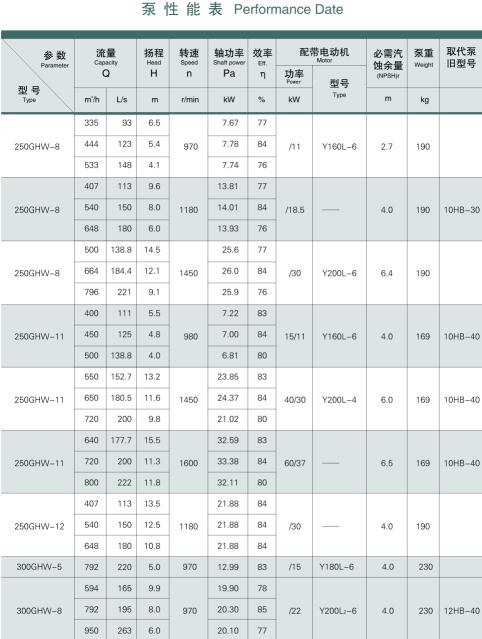

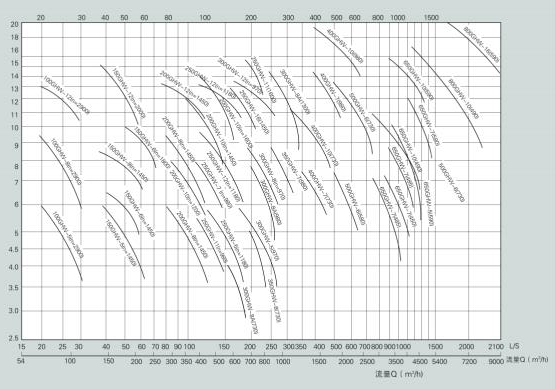

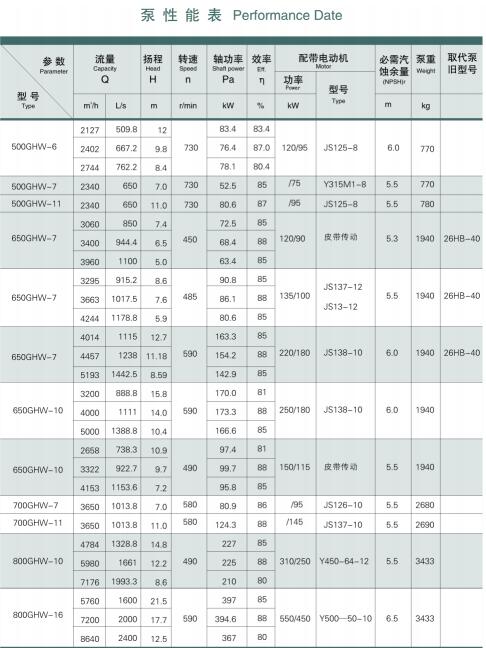

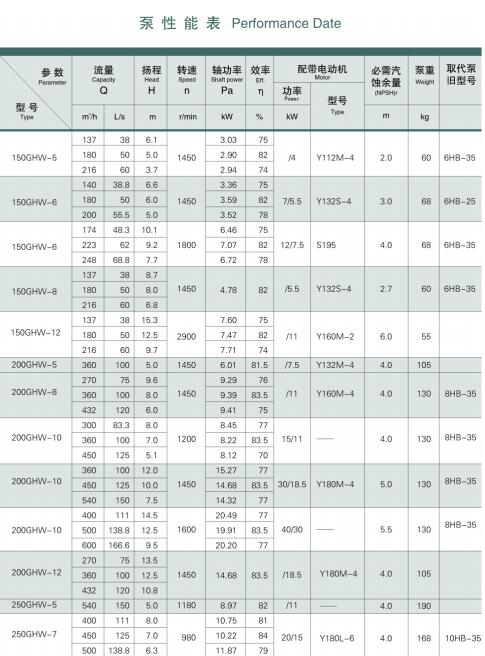

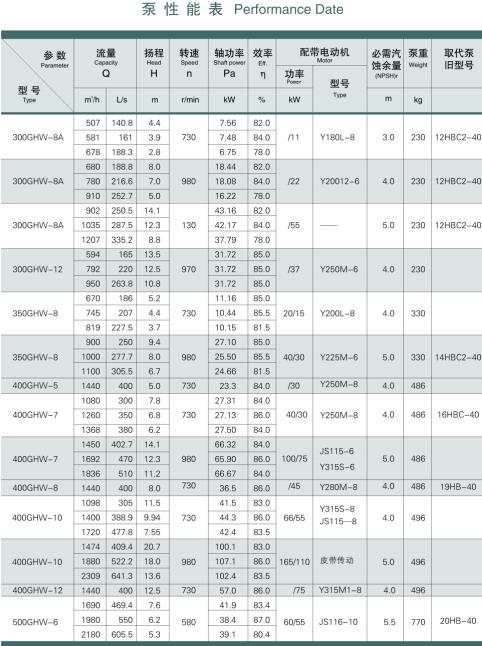

GHW型混流泵的性能范圍:
流量: 50-4500米/時
揚程: 3-20米
2、特點:結構簡單、使用可靠、裝拆方便、體形小、重量輕、流量大、效率高。
3、傳動方式:

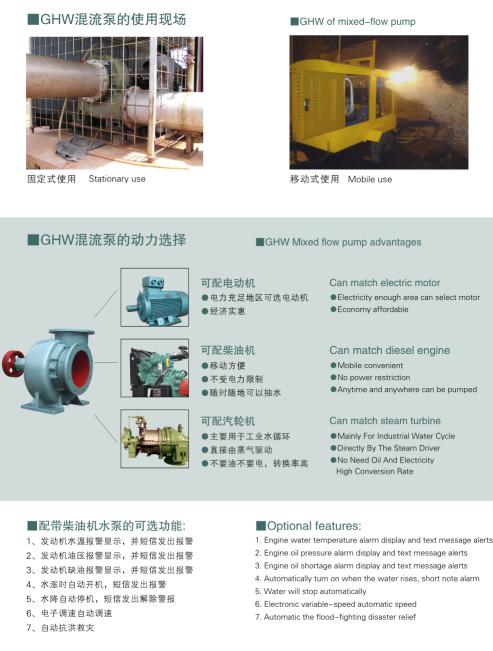

有直聯傳動和皮帶傳動兩種。常用動力機是電動機和柴油機,訂貨時應注明動力機的型號(功率、轉速),以便確定皮帶輪或聯軸器的規格。
4、水泵轉向:從水泵進口看,葉輪為逆時針旋轉( 650HW-7S為順時針旋轉)。
5、型號說明:以300GHW-7S為例:
300泵徑、出口直徑。單位:毫米
GHW-臥式蝸殼式混流泵。
7-設計揚程。單位:米
S-結構形式(前、后開門結構)。
6、采用標準GHW型泵采用GBIT13008、JBT6667 標準設計、制造、驗收。
二、結構和使用

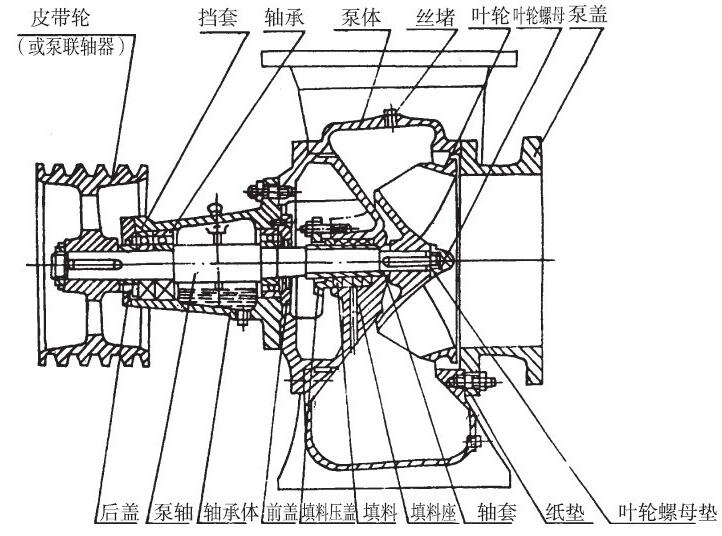

1、GHW型混流泵主要南泵蓋、葉輪、泵體、泵軸、軸套、填料座及軸承體(軸承架)等主要零件構成,采用前、后開門的結構形式
2、泵蓋分別與泵體和進水管相接。泵盞平面與葉輪平面之間應有適當間隙。間隙過小,易產生摩擦;間隙過大,會導致泵體內壓力水大量回流,使泵的效率降低。實際使用的適宜間隙為0.3 -0.7毫米(將泵軸推向泵的進口端測量),間隙可用增減紙墊厚度來調整。
3、200GHW混流泵采用填料密封結構。其作用是防止空氣吸人泵內和防止水從泵內過多地沿軸流出。
4、軸套用以保護泵軸,磨損后可及時更換。
5、泵軸用單列向心球軸承支承。軸承可用潤滑油潤滑,油量應控制在油標桿的標線間,也可用潤滑脂潤滑--可在裝配水泵時加入, 使用中通過折裝前蓋和后蓋來補充。
6、泵體上端的螺孔,用于加灌引水或聯接真空泵抽氣引水,下端的螺孔用于放水。
7、為擴大泵的使用范圍,滿足用戶不同要求,可換用不同性能的葉輪。
8、200GHW型泵的附件有進、出口定彎、活彎、底閥、皮帶或聯軸器。

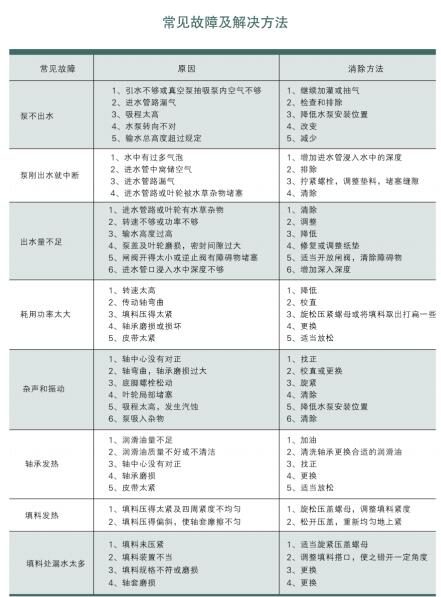

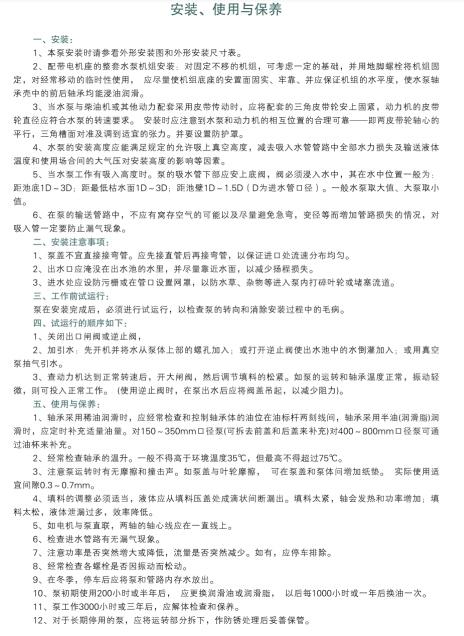

五、泵的安裝

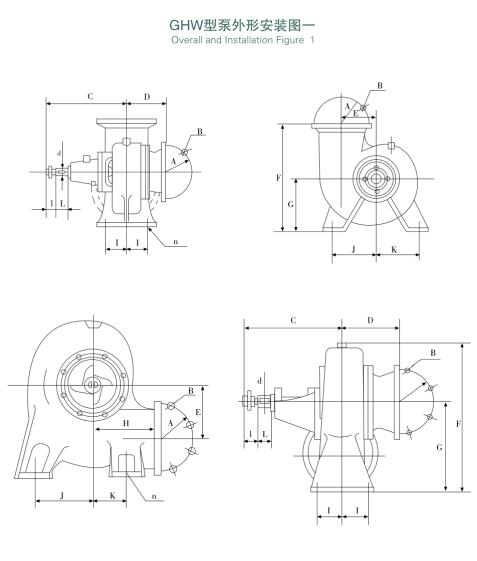

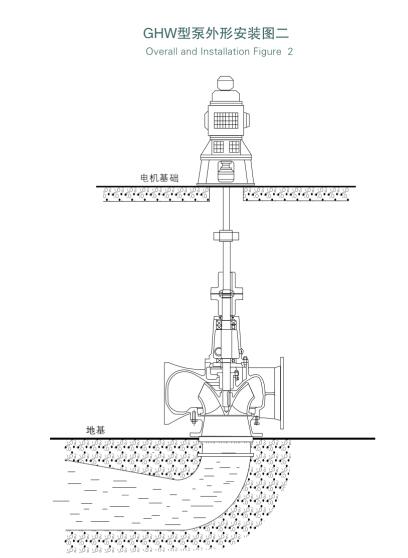

GHW型泵有全落井、半落井和落地式三種安裝形式,其中半落井安裝有時可減少落地安裝吸程高和因進水管路長而增加的損失。
