產品中心

IR單級單吸懸臂式離心熱水泵

產品分類: 單級單吸離心泵

產品名稱:IR單級單吸懸臂式離心熱水泵

流量范圍:5.4~400m3/h

揚程范圍:4~125m

輸送溫度:輸送介質溫度為-20℃~150℃

吸入壓力:小于0.6MPa

密封形式:默認值是填料密封,可以定制機械密封,

密封材質:葉輪材質ht250,不銹鋼304,不銹鋼316,銅;軸材質默認45鋼,可以定制不銹鋼,其它配件鑄鐵

13808468195

產品概述:

IR型系單級單吸懸臂式離心熱水泵,適用于各種建筑的采暖、熱水、空調系統及冶金、橡膠、印染、制糖等工業部門。用來輸送溫度不超過150℃,進口壓力不高于0.8MPa的介質。

型號說明

IR100-65J-200A

IR-單級單吸熱水離心泵

100-吸入口直徑    65-排出口直徑

J-表示電機轉速改變

200-葉輪名義直徑

A-表示葉輪直徑改變(B、C分別表示第二、按次切割葉輪)

結構型式

泵為臥式安裝,水平軸向吸入,向上徑向吐出。泵體為后開門式,可不拆卸泵體、吸入和排出管進行檢修。泵的軸封采用填料密封或機械密封。軸承為滾動軸承,采用稀油潤滑。泵蓋有兩種,一種是內接水封孔,另一種是外接水封空,訂貨時必須明確。

IR單級單吸懸臂式離心熱水泵(圖1)

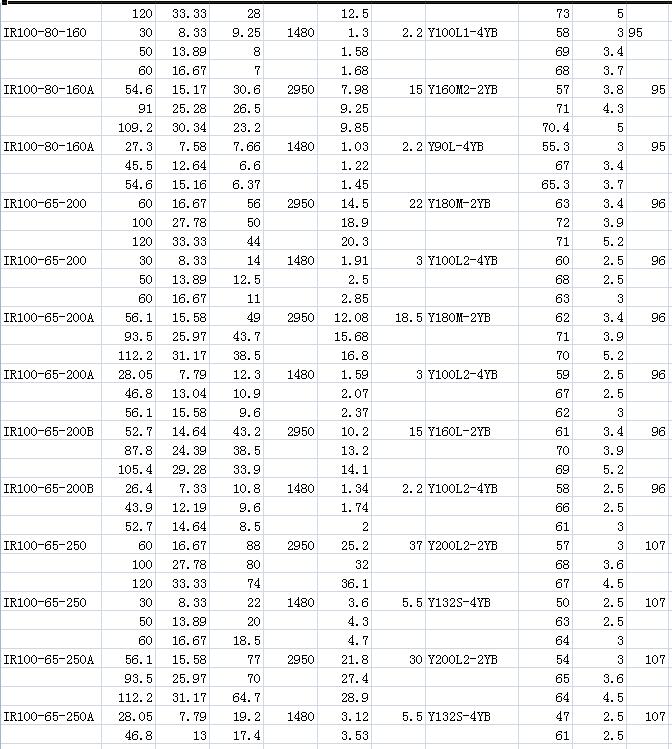

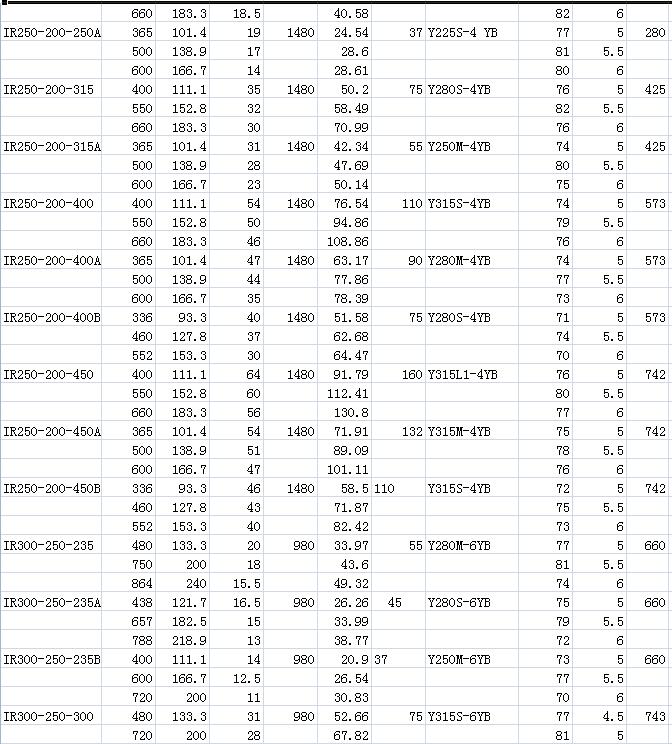

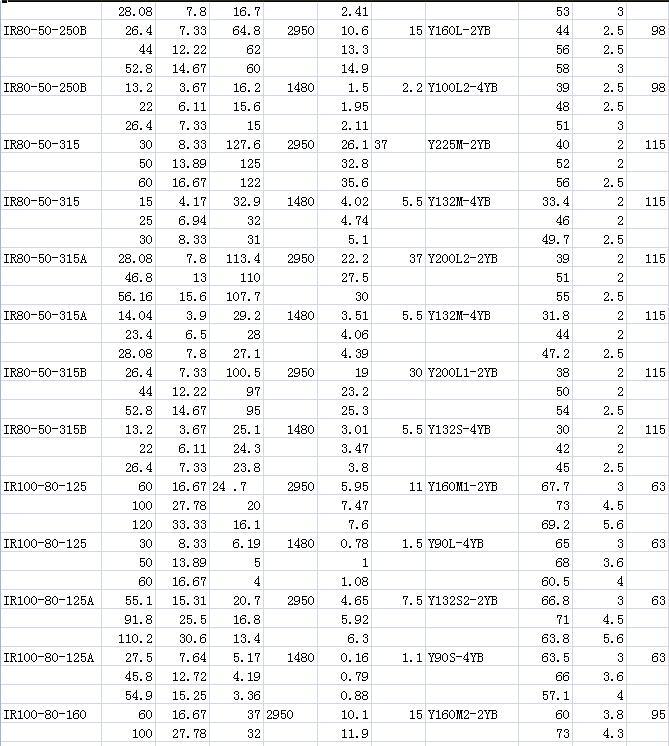

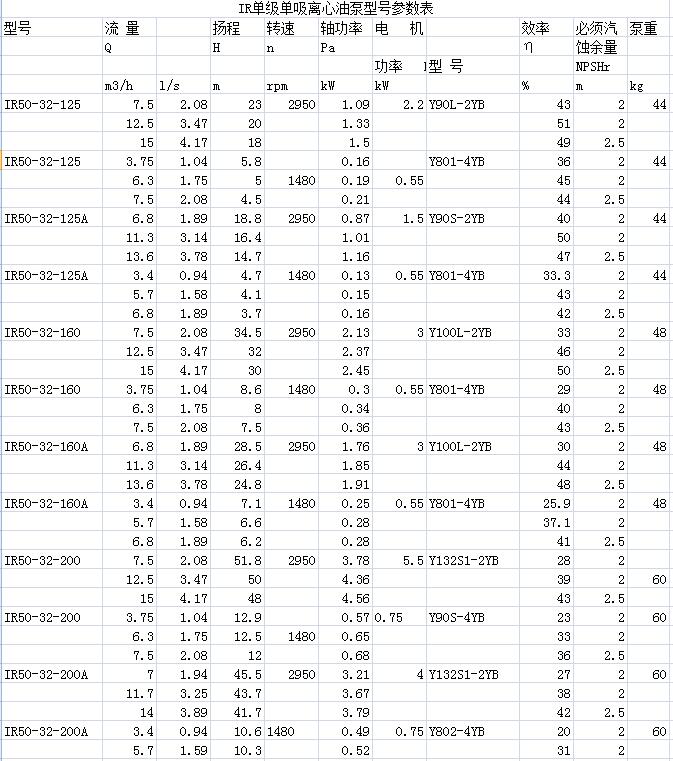

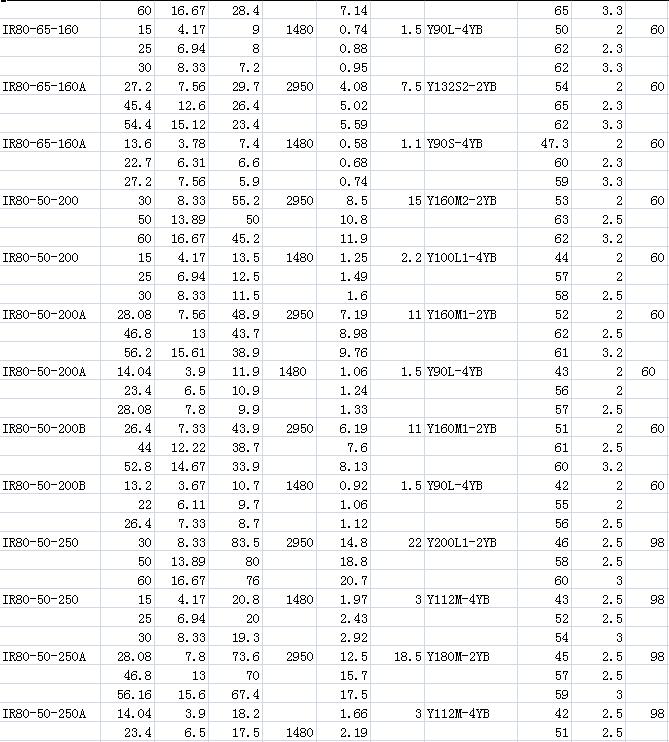

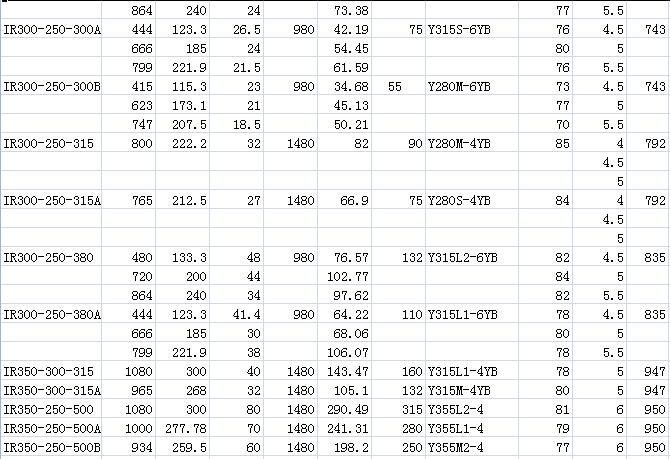

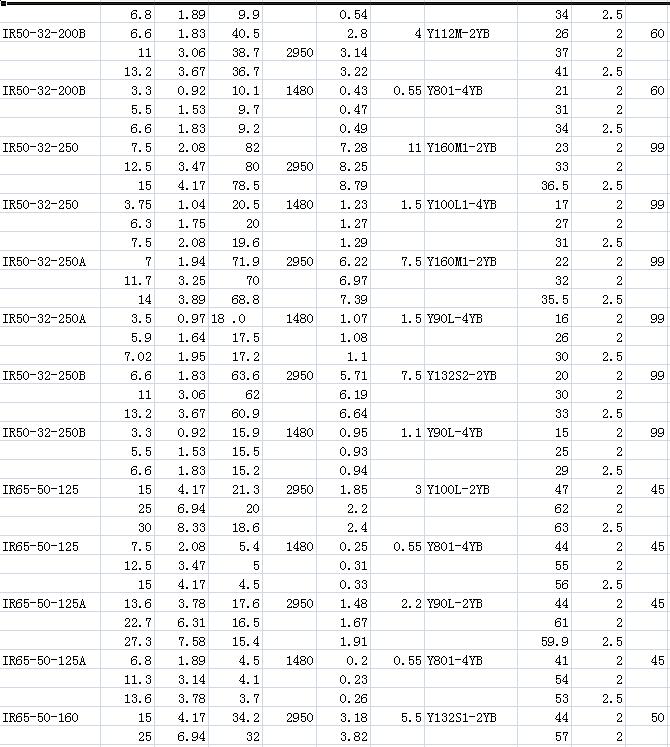

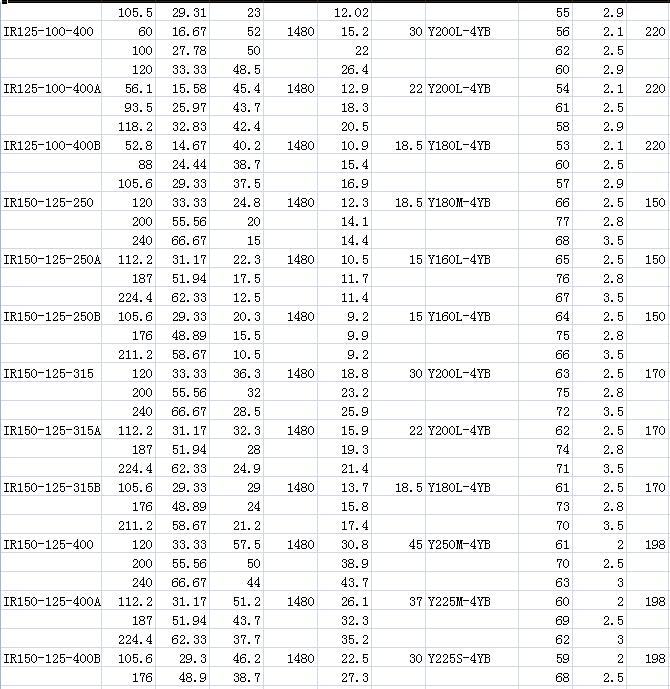

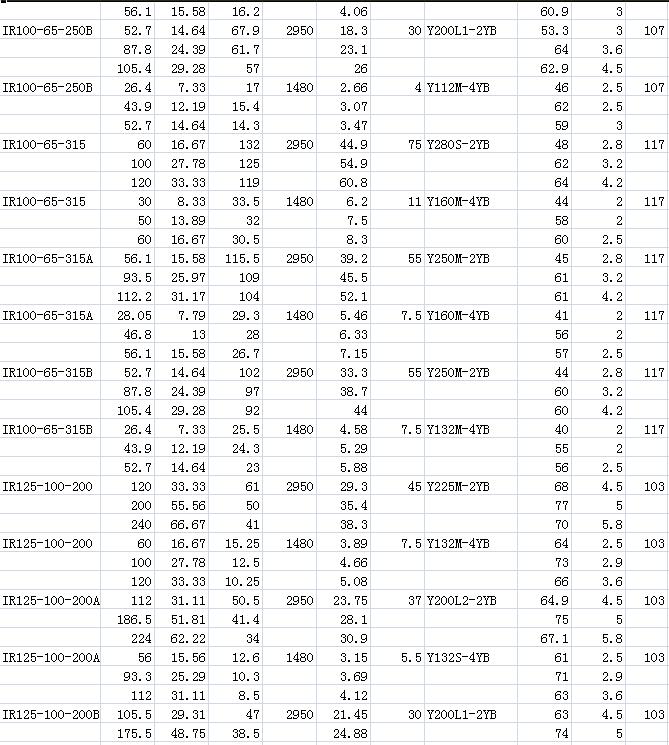

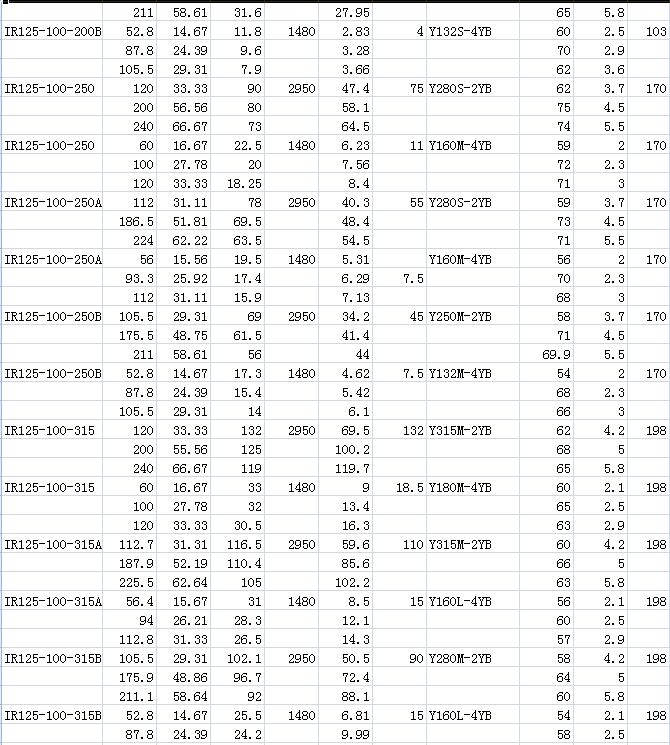

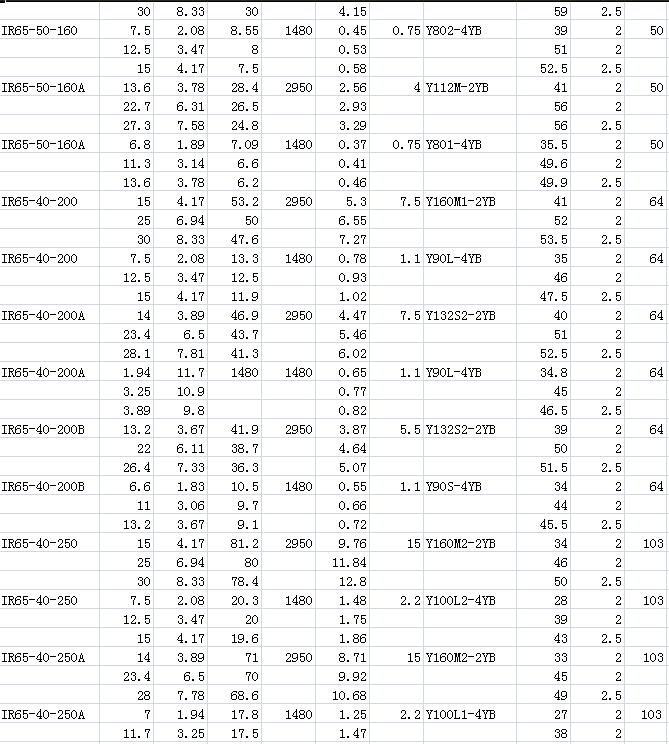

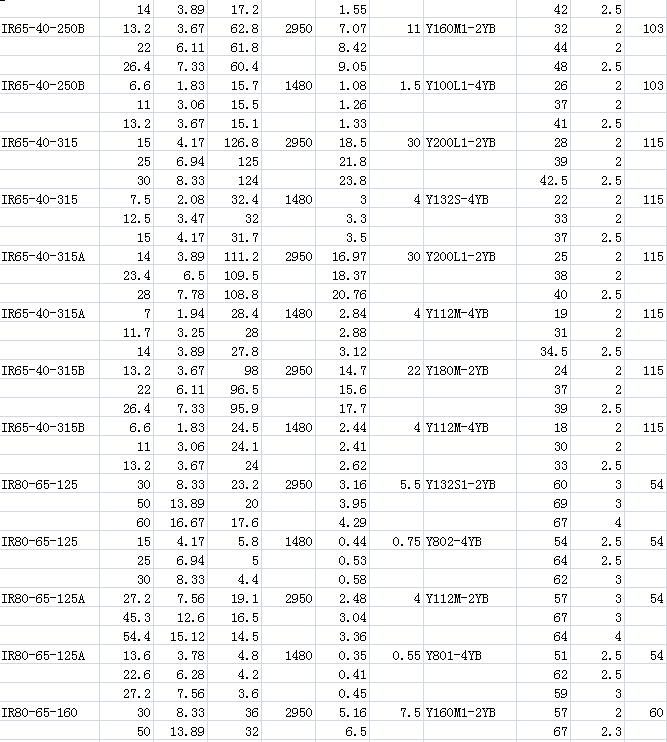

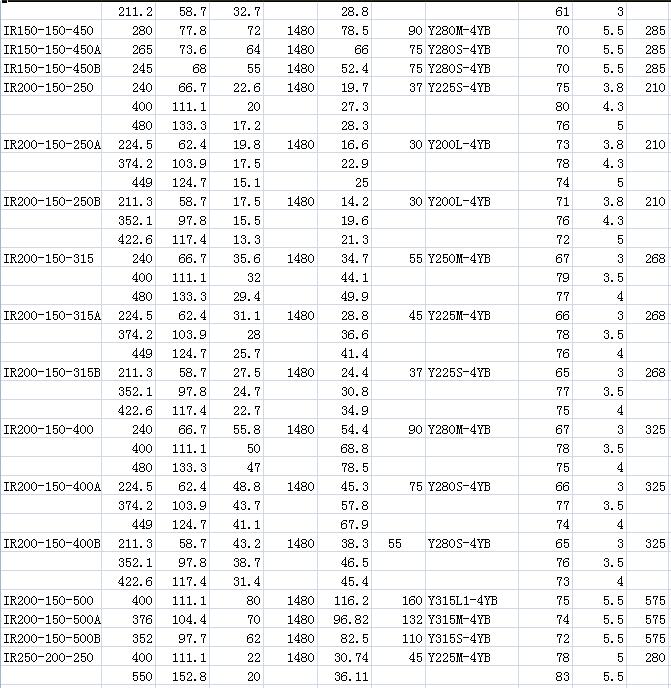

型號參數:

IR單級單吸懸臂式離心熱水泵(圖1)

IR單級單吸懸臂式離心熱水泵(圖2)

IR單級單吸懸臂式離心熱水泵(圖3)

IR單級單吸懸臂式離心熱水泵(圖4)

IR單級單吸懸臂式離心熱水泵(圖5)

IR單級單吸懸臂式離心熱水泵(圖6)

IR單級單吸懸臂式離心熱水泵(圖7)

IR單級單吸懸臂式離心熱水泵(圖8)

IR單級單吸懸臂式離心熱水泵(圖9)

IR單級單吸懸臂式離心熱水泵(圖10)

IR單級單吸懸臂式離心熱水泵(圖11)

IR單級單吸懸臂式離心熱水泵(圖12)

IR單級單吸懸臂式離心熱水泵(圖13)


群發詢價:

1、操作注意事項

A、泵只允許在規定的參數范圍內運轉;

B、泵不允許在吐出閥門關閉或關到很小開度下運轉。否則導致泵發熱,降低壽命。如果泵是安裝在一個并聯系統中,每臺泵都要在特定的參數下運行以保障泵的流量;

C、泵不能關閉吸入口閥門運行。否則使泵發生干轉,導致泵零件損壞;

D、泵輸送介質不能含有空氣或者氣體,否則會使泵的流量和揚程不可能準確的測出,同時會產生研磨損壞零件。

2、泵啟動前檢查

A、啟動泵前,應先盤動轉子,檢查轉子是否靈活;

B、檢查全部螺栓、管路引線的聯接是否緊固和泵周圍的安全情況;

C、檢查全部儀表、閥門及儀器是否正常

D、檢查油環位置、油位計的油位是否正常;

E、檢查電動機的轉向是否與泵的轉向一致。

3、泵的啟動

A、打開泵的吸入閥和水封水管路的閥;

B、關閉泵的出口閘閥、壓力表旋塞;用輸送的液體或抽真空系統排除吸入管和泵體內空氣;泵內無液體時不允許啟動,否則會損壞零件。

C、啟動電機,待泵運轉正常后,打開壓力表旋塞,慢慢開啟泵出口閘閥,觀察壓力表和開關的指示,按出口壓力表讀數控制泵給定的揚程。

4、泵的運行

A、本型泵靠內平衡機構平衡軸向力,平衡裝置有平衡液體流出,平衡液體由平衡水管接至吸入段或在平衡室外設置一短管,平衡液體經短管流向泵外,為保證泵正常運行,平衡水管絕對不允許堵塞;

B、本型泵滾動軸承均無冷卻裝置,軸承溫升變化反應了泵的裝配質量,軸承溫升不得高于環境溫度35攝氏度,最高溫度不應高于75攝氏度;

C、本型泵轉子在運行中存在一定的軸向游動,應保證電機和水泵兩聯軸器端面間的間隙值;

D、泵在運行期間每隔一定的時間應檢查儀表、泵的轉速和葉輪、密封環、導葉套、平衡盤、軸套的磨損情況,磨損量過大時應及時更換。此外,監測泵的流量、揚程、溫度及潤滑情況;泵在發生故障時,應停泵,且參考故障排除表進行維修。

5、泵的停車

停車前應先關壓力表旋塞,慢慢關閉出口閘閥,待出口閥門關閉完畢后再停電機,當泵停穩后在關閉泵的吸入閥。

6、泵的維修

為了保持泵高效穩定的工作狀態,泵必須經常維修,維修的項目和每次維修的間隔時間取決泵的工作條件和泵的運行狀況。定期檢查泵的性能(如流揚程、振動等)而且要做記錄,按這些記錄數據去分析泵是否正常工作,是否需要維修或者確定要修的哪一部位。在一般條件下,如果堅持精密的測試記錄定期的總結記錄,那么,每隔幾個月就可以得到泵是否需要維修的可靠資料。除在規定時間對泵監測外,下面的維護是經常的;
