首頁 > 產品中心 > 多級泵
產品分類: 多級泵

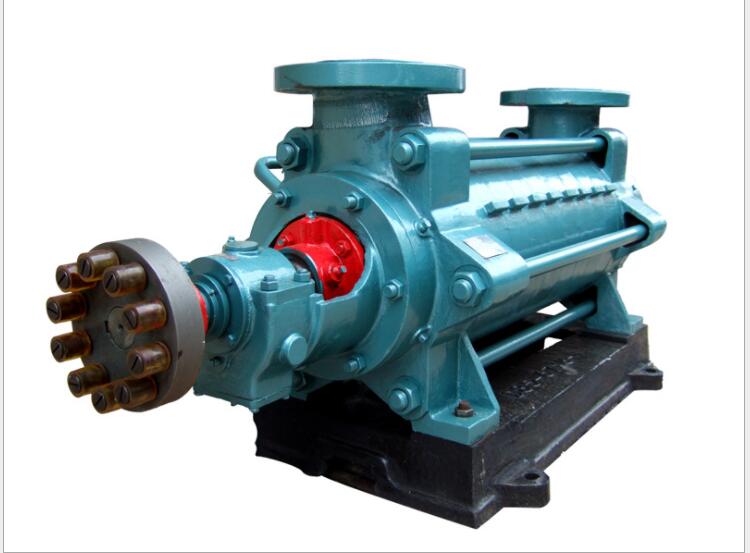

產品名稱:汽輪機鍋爐給水泵
流量范圍:
揚程范圍:
輸送溫度:
吸入壓力:
密封形式:
密封材質:
汽輪機水泵、汽輪機鍋爐給水泵描述;
是由汽輪機與水泵相結合的由蒸汽驅動的一種不要油不要電、在停電的情況下可以正常抽水使用的一種機械設備。

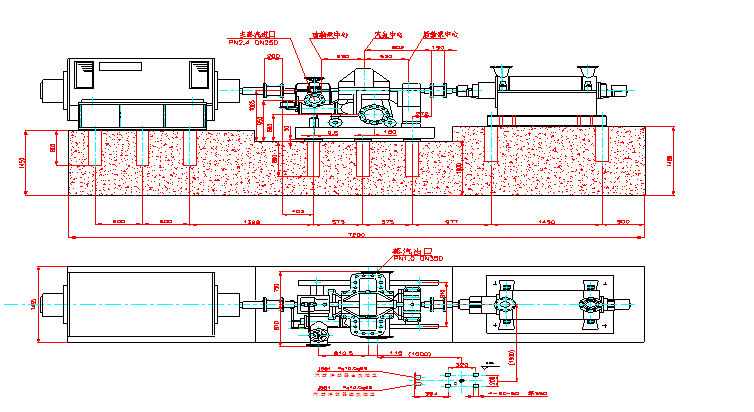

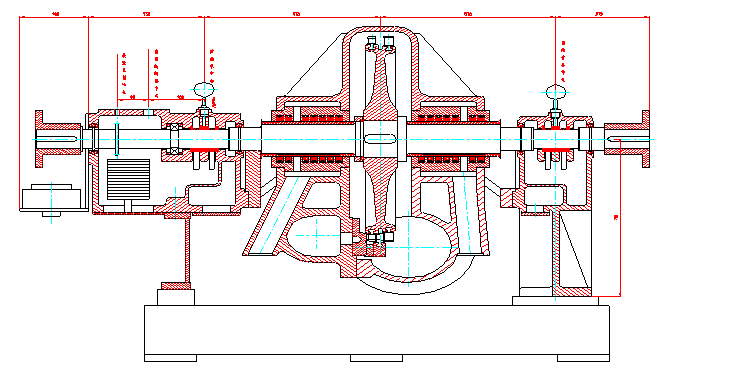

汽輪機為雙出軸汽輪機,汽輪機兩側聯軸器可拖動兩臺設備(如兩臺水泵)。也可以一側拖動水泵(風機,壓縮機),另一側拖動電動機,三機組一起運行。這種方式的優點是汽輪機進排汽壓力波動較大時,由電動機輸出或吸收功率的變化,適用于功率負荷變化較大或者蒸汽系統不穩定的場合。
汽輪機、電動機和被拖動設備(水泵、風機或壓縮機)三機組運行還可以適應如下運行工況;在汽輪機進汽量不足,或排汽熱負荷受限制時,汽輪機輸出功率不能滿足被拖動設備的正常運行,汽輪機和電動機共同運行輸出功率,滿足被拖動設備的正常運行(功率不足部分由電動機補充)。或者根據系統熱負荷的運行方式,根據進汽量,汽輪機輸出的功率除滿足被拖動設備的正常運行外還有剩余功率,這時電動機吸收剩余功率,異步電動機異步發電,輸出至廠內低壓(或高壓)電網,降低廠用電率,實現蒸汽大限度的利用,節能效果更加顯著。
型號 | H45背壓式汽輪機 |
轉速范圍(r/min) | 1500-3000 |
功率范圍 (kw) | 300-1800 |
進汽壓力范圍 (MPa) | 0.3-1.6 |
進汽溫度范圍(℃) | 150-300 |
排汽壓力范圍 (MPa) | 0.15-0.6 |
級數 | 1個雙列復速級 |
進汽通徑 | 200-350 |
排汽通徑 | 350-500 |
調節系統類型 | 機械調節、電子調節及電液調節 |
產品型號 Type | 額定功率 Rated power
| 轉速(r/min) Speed
| 進汽壓力(MPa) Inlet pressure
| 進汽溫度(℃) Inlet temperature
| 排汽壓力(MPa) Exhaust pressure
| 汽耗率(kg/kwh) Steam rate
|
B0.3-0.98/0.2 | 300 | 3000 | 0.98 | 275 | 0.2 | 17.8 |
B0.35-0.98/0.2 | 350 | 3000 | 0.98 | 280 | 0.2 | 19.4 |
B0.5-0.7/0.22 | 500 | 1480 | 0.7 | 300 | 0.22 | 29.6 |
B0.63-0.8/0.3 | 630 | 3000 | 0.8 | 270 | 0.3 | 19.88 |
B0.65-1.6/0.3 | 650 | 3000 | 1.6 | 201 | 0.3 | 11.68 |
B1.0-0.98/0.49 | 1000 | 3000 | 0.98 | 270 | 0.49 | 35.45 |
B1.5-1.6/0.2 | 1500 | 3000 | 1.6 | 300 | 0.2 | 15.36 |
B1.6-0.98/0.25 | 1600 | 3000 | 0.98 | 260 | 0.25 | 19.6 |
注:進排汽壓力為絕對壓力,汽輪機本體重量3.8T。
部分型號
DG85-45×3 | 55 | 153 | 2950 | 63 | 36.38 | 3.2 | 55 | Y250M-2 | 100 | 100 | |
85 | 135 | 72 | 43.3 | 4.2 | |||||||
100 | 117 | 70 | 45.52 | 5.2 | |||||||
DG85-45×4 | 55 | 204 | 2950 | 63 | 48.5 | 3.2 | 75 | Y280S-2 | 100 | 100 | |
85 | 180 | 72 | 57.87 | 4.2 | |||||||
100 | 155 | 70 | 60.7 | 5.2 | |||||||
DG85-45×5 | 55 | 255 | 2950 | 63 | 60.63 | 3.2 | 90 | Y280M-2 | 100 | 100 | |
85 | 225 | 72 | 72.34 | 4.2 | |||||||
100 | 195 | 70 | 75.86 | 5.2 | |||||||
DG85-45×6 | 55 | 306 | 2950 | 63 | 72.75 | 3.2 | 110 | Y315S-2 | 100 | 100 | |
85 | 270 | 72 | 86.71 | 4.2 | |||||||
100 | 234 | 70 | 91.04 | 5.2 | |||||||
DG85-45×7 | 55 | 357 | 2950 | 63 | 84.88 | 3.2 | 132 | Y315M-2 | 100 | 100 | |
85 | 315 | 72 | 101.3 | 4.2 | |||||||
100 | 273 | 70 | 106.2 | 5.2 | |||||||
DG85-45×8 | 55 | 408 | 2950 | 63 | 97 | 3.2 | 132 | Y315M-2 | 100 | 100 | |
85 | 360 | 72 | 115.7 | 4.2 | |||||||
100 | 312 | 70 | 121.4 | 5.2 | |||||||
DG85-45×9 | 55 | 459 | 2950 | 63 | 109.1 | 3.2 | 160 | Y315M-2 | 100 | 100 | |
85 | 405 | 72 | 130.2 | 4.2 | |||||||
100 | 351 | 70 | 136.6 | 5.2 | |||||||
DG85-67×2 | 55 | 148 | 2950 | 54 | 41.05 | 3.3 | 75 | Y280S-2 | 150 | 150 | |
85 | 134 | 65 | 47.72 | 4 | |||||||
100 | 122 | 65 | 51.11 | 4.4 | |||||||
DG85-67×3 | 55 | 222 | 2950 | 54 | 61.62 | 3.3 | 90 | Y280M-2 | 150 | 150 | |
85 | 201 | 65 | 71.63 | 4 | |||||||
100 | 183 | 65 | 76.72 | 4.4 | |||||||
DG85-67×4 | 55 | 296 | 2950 | 54 | 82.15 | 3.3 | 110 | Y315S-2 | 150 | 150 | |
85 | 268 | 65 | 95.5 | 4 | |||||||
100 | 244 | 65 | 102.29 | 4.4 | |||||||
DG85-67×5 | 55 | 370 | 2950 | 54 | 102.69 | 3.3 | 160 | Y315M-2 | 150 | 150 | |
85 | 335 | 65 | 119.38 | 4 | |||||||
100 | 305 | 65 | 127.87 | 4.4 | |||||||
DG85-67×6 | 55 | 444 | 2950 | 54 | 123.23 | 3.3 | 160 | Y315M-2 | 150 | 150 | |
85 | 402 | 65 | 143.25 | 4 | |||||||
100 | 365 | 65 | 153.02 | 4.4 | |||||||
DG85-67×7 | 55 | 518 | 2950 | 54 | 143.76 | 3.3 | 185 | Y315L-2 | 150 | 150 | |
85 | 469 | 65 | 167.13 | 4 | |||||||
100 | 427 | 65 | 179.01 | 4.4 | |||||||
DG85-67×8 | 55 | 592 | 2950 | 54 | 164.31 | 3.3 | 220 | Y315M-2 | 150 | 150 | |
85 | 536 | 65 | 191 | 4 | |||||||
100 | 488 | 65 | 204.58 | 4.4 | |||||||
DG85-67×9 | 55 | 666 | 2950 | 54 | 184.85 | 3.3 | 250 | Y315M-2 | 150 | 150 | |
85 | 603 | 65 | 214.88 | 4 | |||||||
100 | 549 | 65 | 230.16 | 4.4 | |||||||
DG155-67×2 | 100 | 152 | 2950 | 64 | 64.7 | 3.2 | 90 | Y280M-2 | 150 | 150 | |
155 | 134 | 74 | 76.5 | 5 | |||||||
185 | 118 | 72 | 82.6 | 6.6 | |||||||
DG155-67×3 | 100 | 228 | 2950 | 64 | 97 | 3.2 | 132 | Y315M-2 | 150 | 150 | |
155 | 201 | 74 | 114.7 | 5 | |||||||
185 | 177 | 72 | 123.9 | 6.6 | |||||||
DG155-67×4 | 100 | 304 | 2950 | 64 | 129.4 | 3.2 | 185 | Y315L-2 | 150 | 150 | |
155 | 268 | 74 | 152.9 | 5 | |||||||
185 | 236 | 72 | 165.1 | 6.6 | |||||||
DG155-67×5 | 100 | 380 | 2950 | 64 | 161.7 | 3.2 | 220 | Y315M-2 | 150 | 150 | |
155 | 335 | 74 | 191.1 | 5 | |||||||
185 | 295 | 72 | 206.4 | 6.6 | |||||||
DG155-67×6 | 100 | 456 | 2950 | 64 | 194 | 3.2 | 280 | Y355L-2 | 150 | 150 | |
155 | 402 | 74 | 229.3 | 5 | |||||||
185 | 354 | 72 | 247.7 | 6.6 |
