產品中心

DM型耐磨礦用多級離心泵

產品分類: 耐磨礦用多級離心泵

產品名稱:DM型耐磨礦用多級離心泵

流量范圍:3.7- 1350m3/h

揚程范圍:49-1800m

輸送溫度:0-80℃

吸入壓力:大于0.01MPa

密封形式:可選機械密封,填料密封。

密封材質:304, 316 , 316 L.

13808468195

產品概述:

MD型耐磨礦用多級離心泵

產品簡介:        MD型耐磨礦用多級離心泵是一種臥式單吸多級分段式離心泵,是長沙水泵廠設計人員采用了國家推薦使用的高效節能產品的水力模型,開發制造出的一款專門用于礦山、采礦、地下工程等場合抽排水的高壓高效型多級離心泵,不管是設計能力還是生產技術在行業內都居領先地位。MD型耐磨礦用多級離心泵目前已經在市場...

額定流量:3.7- 1350m3/h額定揚程:49-1800m額定功率:3-1120kw汽蝕余量:2.0-7.0m效  率:32%-84%安裝方式:臥式

 MD型耐磨礦用多級離心泵是一種臥式單吸多級分段式離心泵,是長沙水泵廠設計人員采用了國家推薦使用的高效節能產品的水力模型,開發制造出的一款專門用于礦山、采礦、地下工程等場合抽排水的高壓高效型多級離心泵,不管是設計能力還是生產技術在行業內都居領先地位。MD型耐磨礦用多級離心泵目前已經在市場上廣泛使用了很長時間,技術已經十分成熟,具有效率高、性能范圍廣、運轉安全和平穩、噪音低、壽命長、安裝維修方便等優點。該類型的礦用多級離心泵是用于供輸送固體顆粒含量不大于1.5%的中性礦水(粒度小于0.5毫米)及類似的其他污水,被輸送介質的溫度不大于80℃,適用于鋼鐵廠、礦山排水、污水輸送等場合。

MD型耐磨礦用多級離心泵型號意義及適用條件:

    MD155-67x9


  MD—是礦用多級離心泵


  155—泵的設計點流量為155m3/h


  67—是泵單級設計點揚程為67m


  9—是泵的級數為9


MD型礦用多級離心泵型號意義


  1、清水條件下(含固體顆粒低于0.1%),運行5000h無大修,效率下降不超過6%;

  2、含固體顆粒0.1%~1%以下污水條件下,運行3000h無大修,效率下降不超過5%;

  3、含固體顆粒1~.5%污水條件下,運行2000h無大修,效率下降不超過6%。

MD型耐磨礦用多級離心泵結構特性介紹:

MD型耐磨礦用多級離心泵結構圖


  定子部分主要由前段、中段、導葉、后段、軸承架和平衡室蓋等零件用穿杠和螺母聯成一體、前段、后段兩側膀用螺栓和螺母固定在泵座上。


  轉子部件主要由葉輪、葉輪擋套、平衡擋套、平衡盤及軸套零件用小圓螺母把緊,固定在軸上采用平鍵防轉。整個轉子支承在兩端的軸承上。轉子用彈性柱銷聯軸器與電動機直接聯接。


  為了補償膨脹在最后一級和平衡擋套之間裝了齒形墊,泵檢修時應更換此件。


  MD型耐磨礦用多級離心泵采用能完全且自動平衡軸向力的平衡盤水力平衡裝置,該裝置由平衡板、平衡盤、平衡套和平衡擋套四個零件組成。


  MD型耐磨礦用多級離心泵轉子部分主要由軸及安裝在軸上的葉輪、軸套、平衡盤等零件組成,其中葉輪的數量根據泵的級數而定。軸上零件通過平鍵和軸螺母緊固使之與軸聯成一體。整個轉子由兩端滾動軸承或滑動軸承支承,軸承按型號不同而定,均不承受軸向力,其軸向力由平衡盤平衡。泵在運行中允許轉子在泵殼中軸向游動,不能采用向心球軸承。滾動軸承用油膩潤滑,滑動軸承用稀油潤滑,并用油環進行自潤滑,循環水冷卻。泵的進水段、中段、出水段之間的密封面均采用二硫化鉬潤滑脂密封,轉子部分與固定部分之間裝有密封環、導葉套等進行密封,當密封環和導葉套的磨損程度己影響泵的工作性能時應予以更換。


  礦用多級離心泵的密封形式有機械密封和填料密封兩種。泵采用填料密封時,填料環的位置安放要正確,填料的松緊程度必須適當,以液體能一滴一滴滲出為宜。泵各種密封元件裝在密封腔內,腔內要通入一定壓力的水,起水封、水冷卻或水潤滑任憑。在軸封處裝有可更換的軸套,以保護泵軸。


  該類型的礦用多級離心泵的旋轉方向從原電機方向看,泵為順時針方向旋轉。

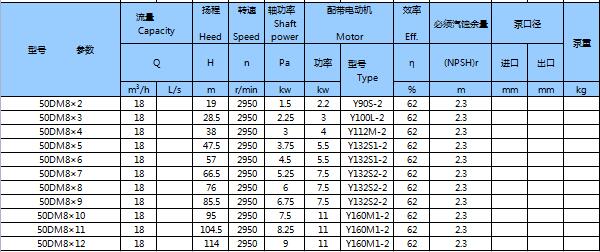

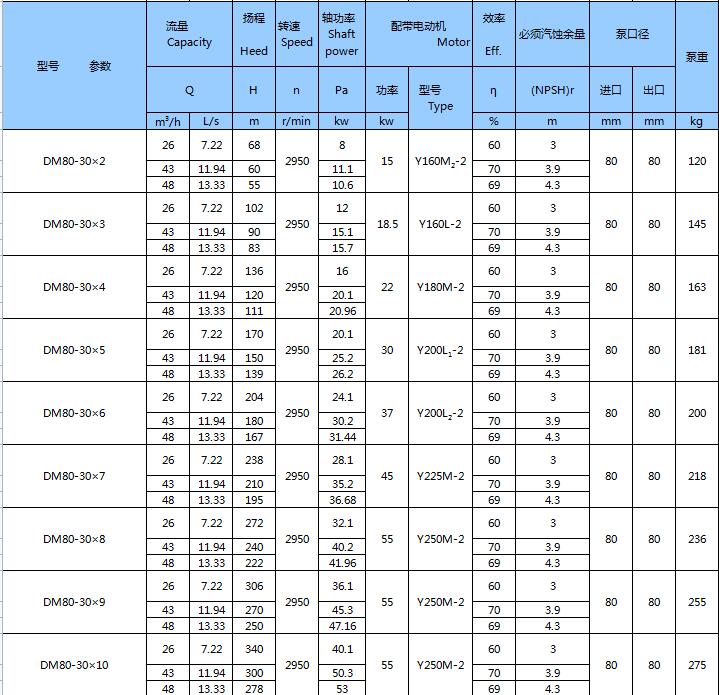

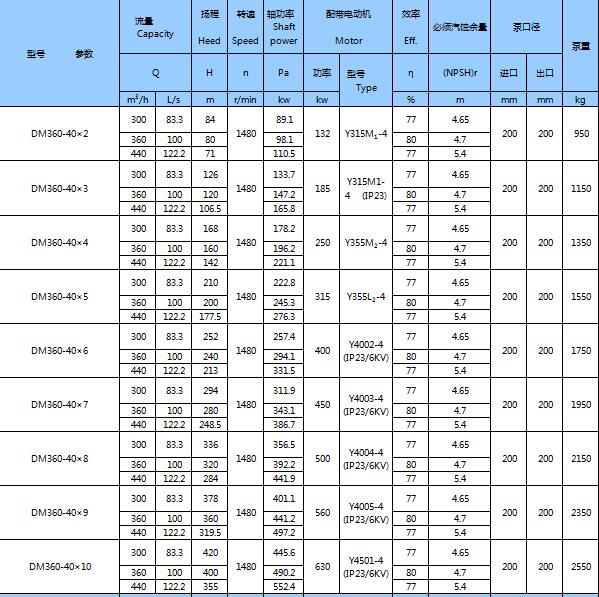

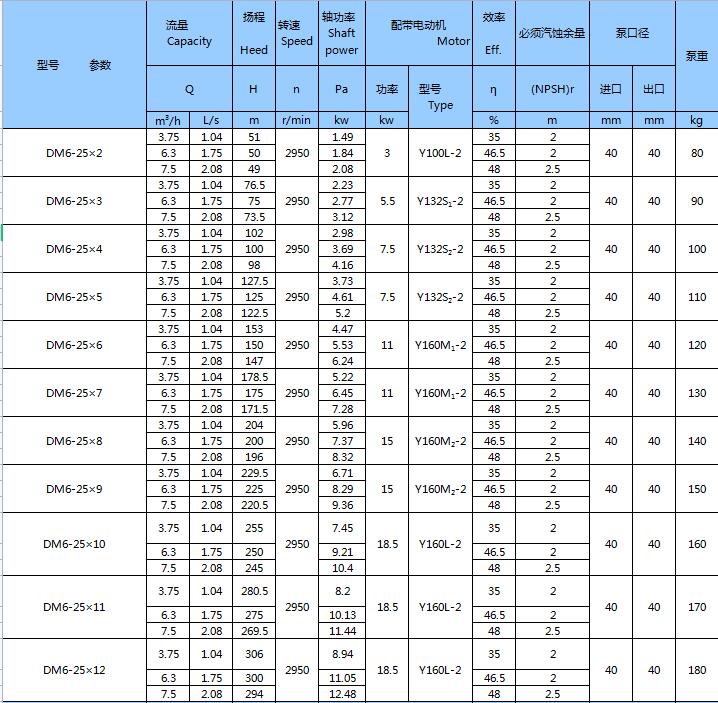

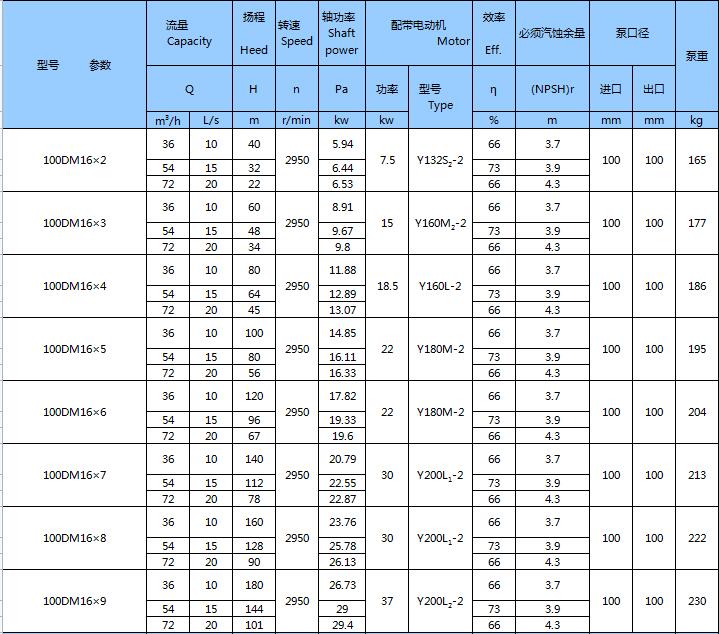

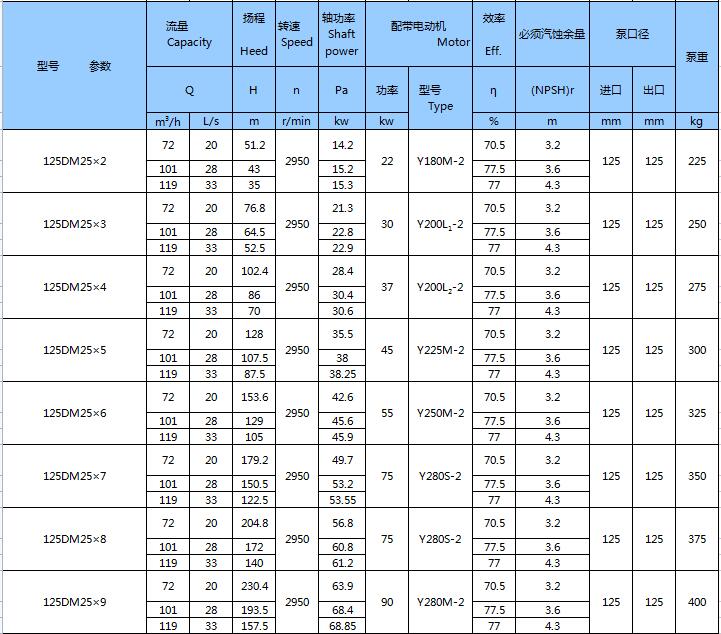

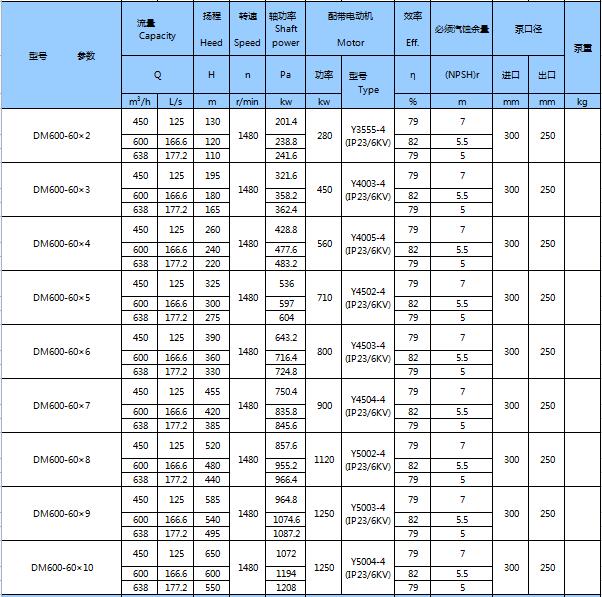

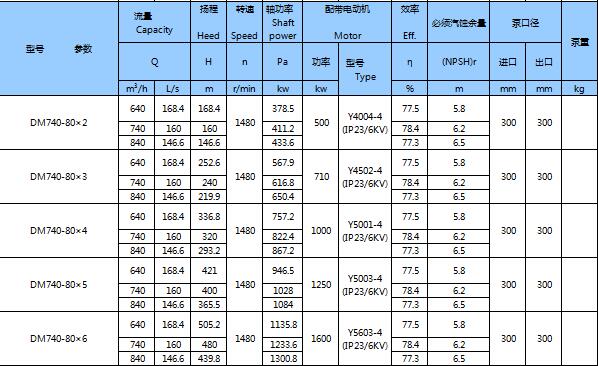

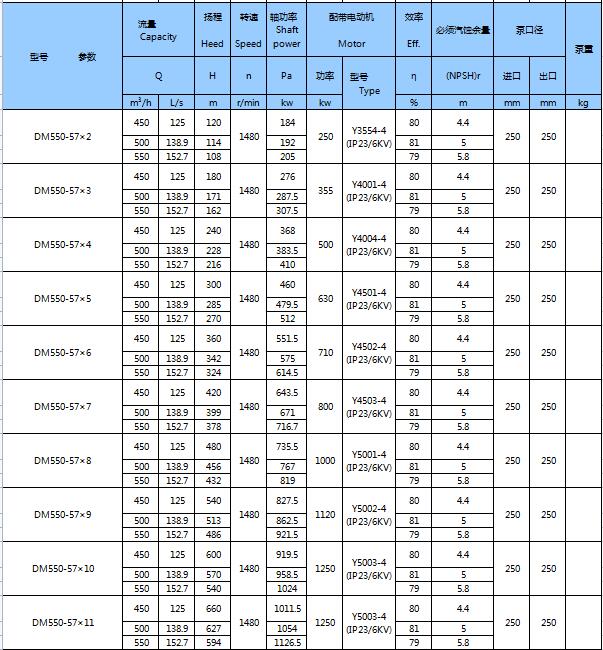

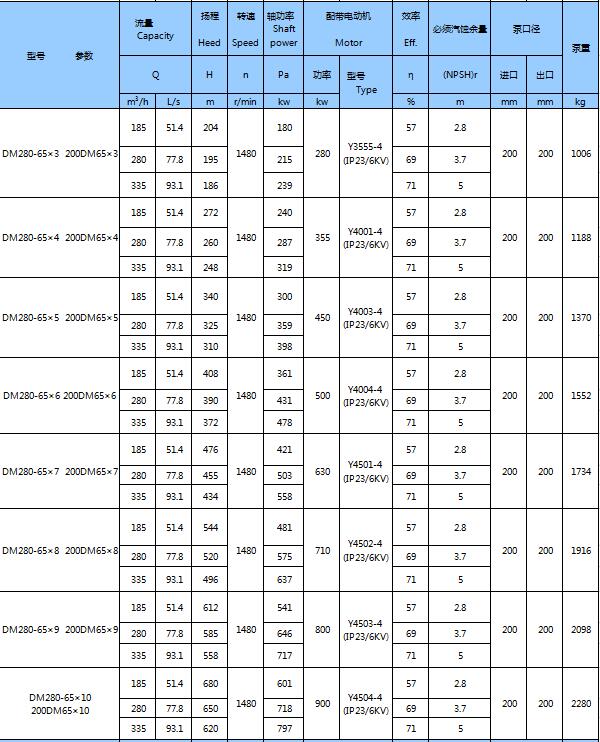

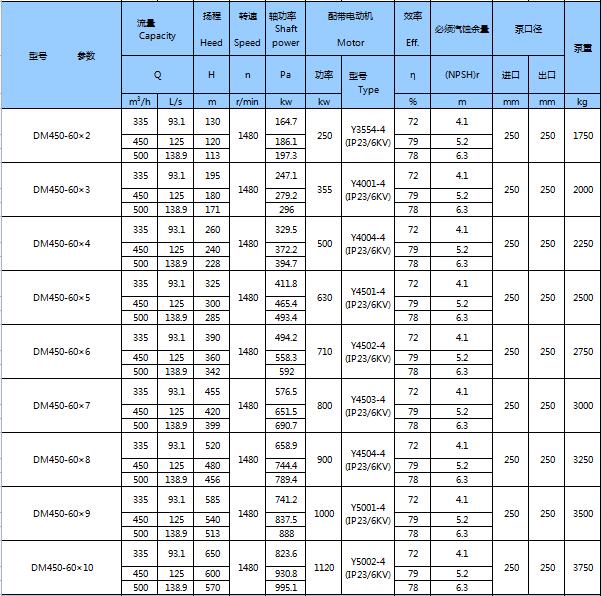

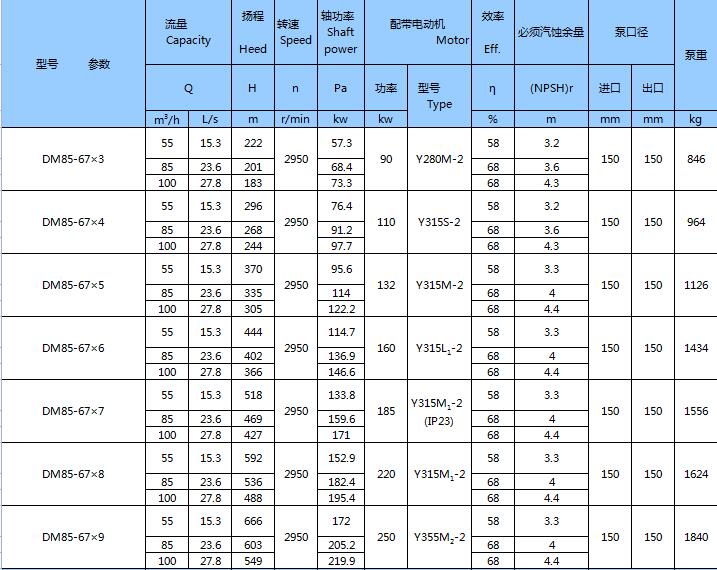

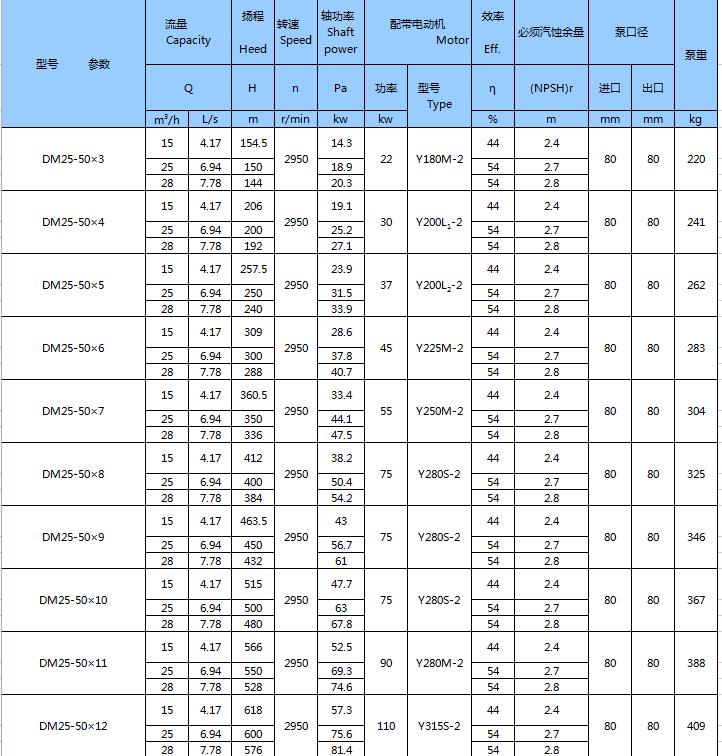

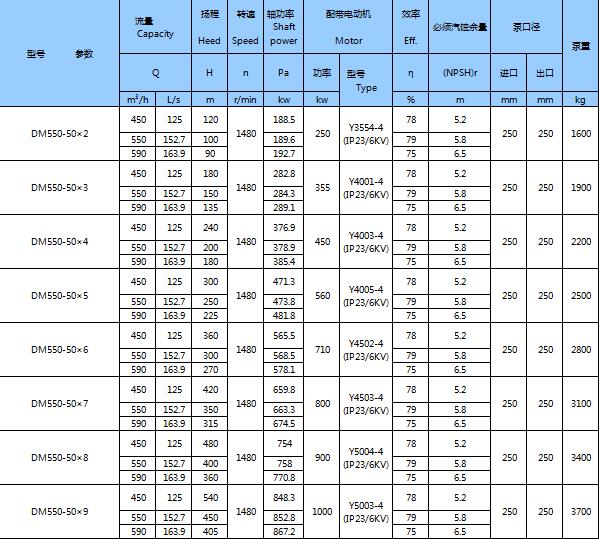

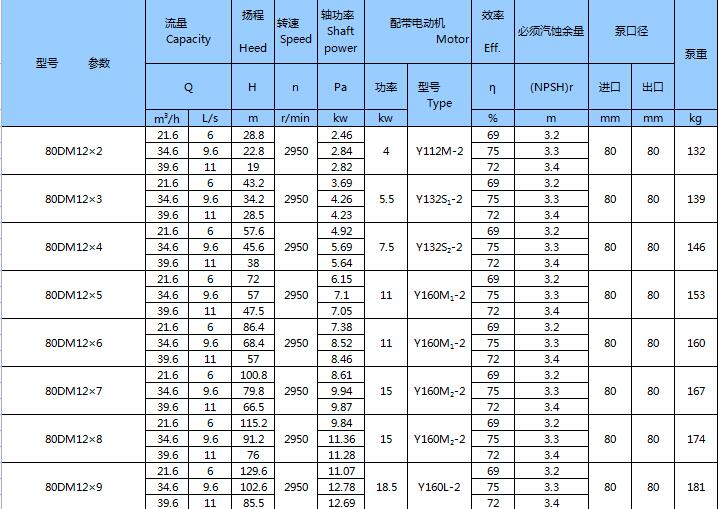

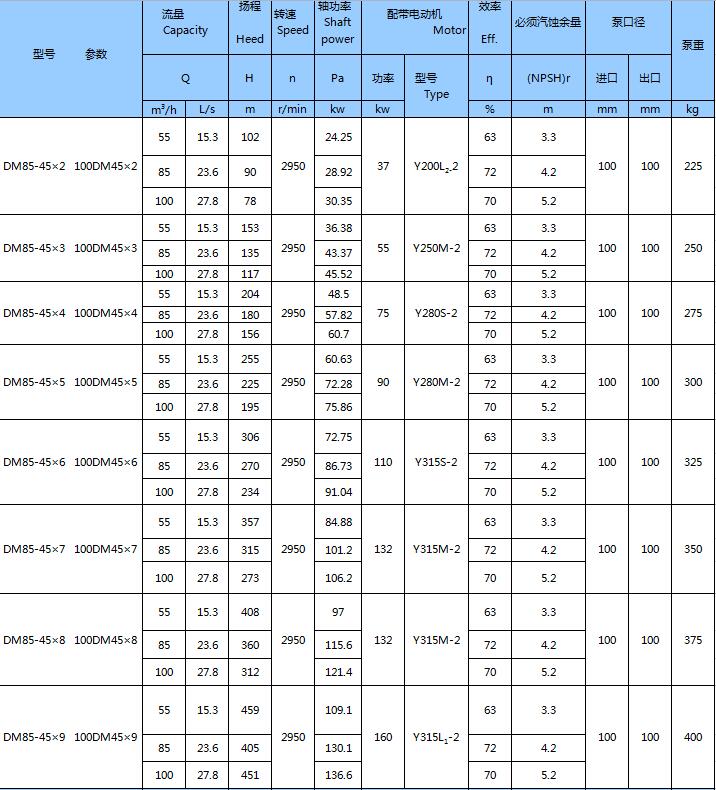

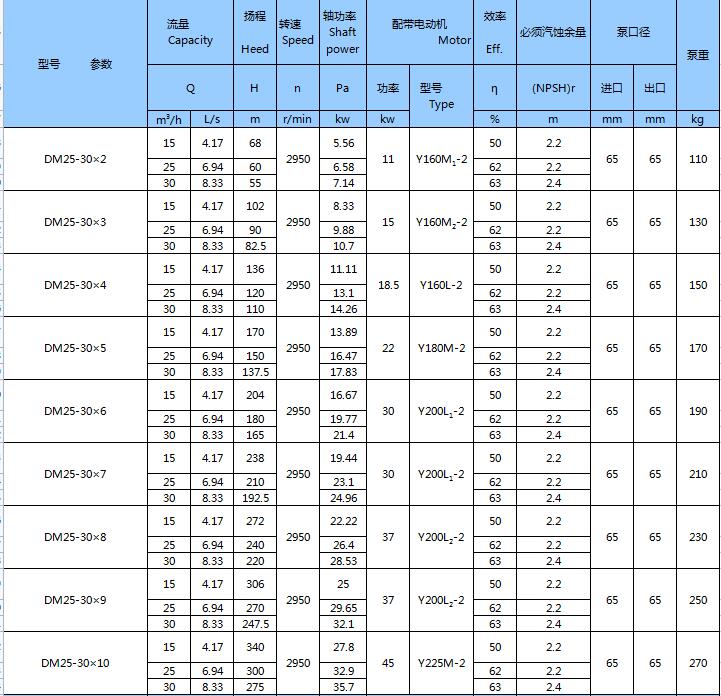

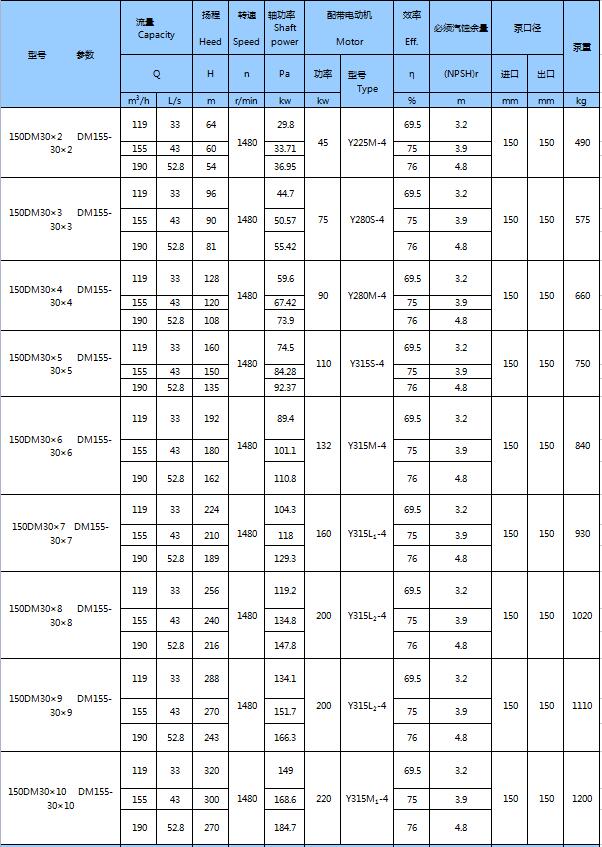

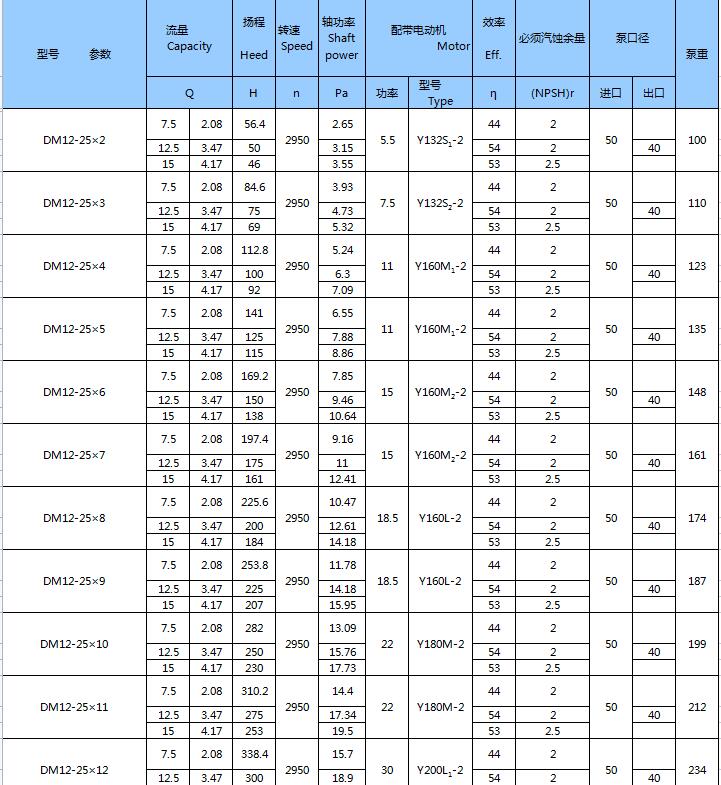

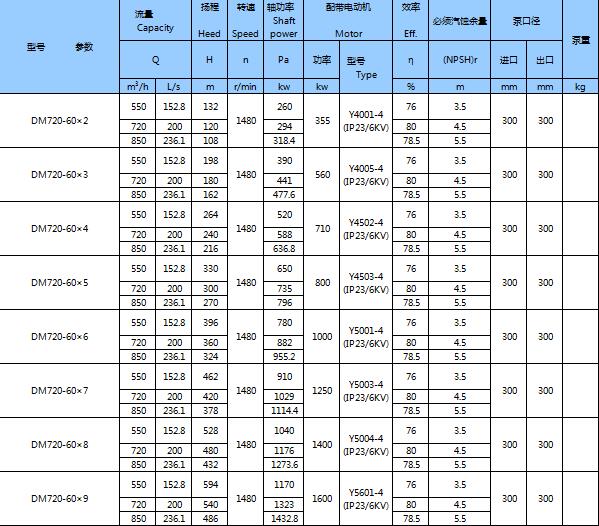

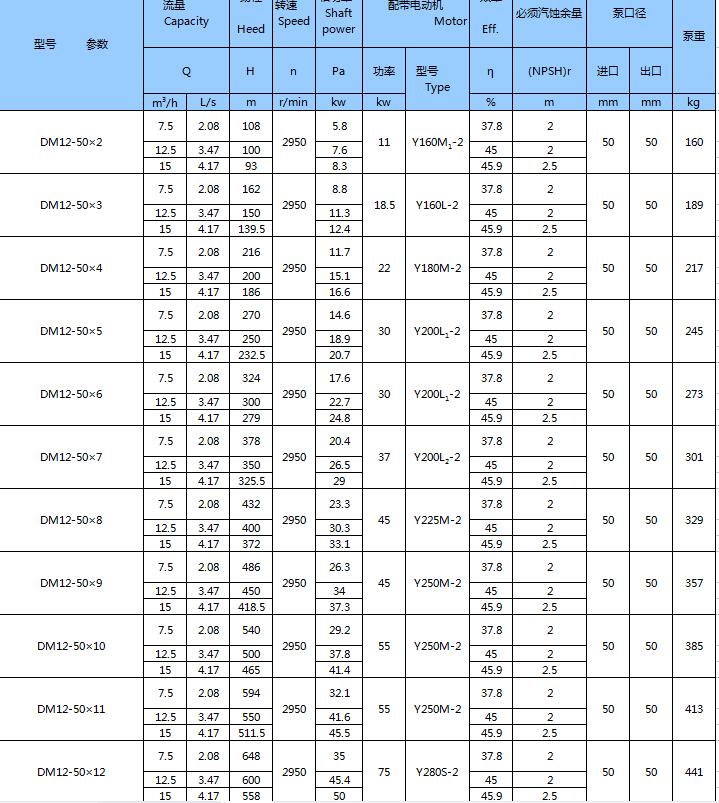

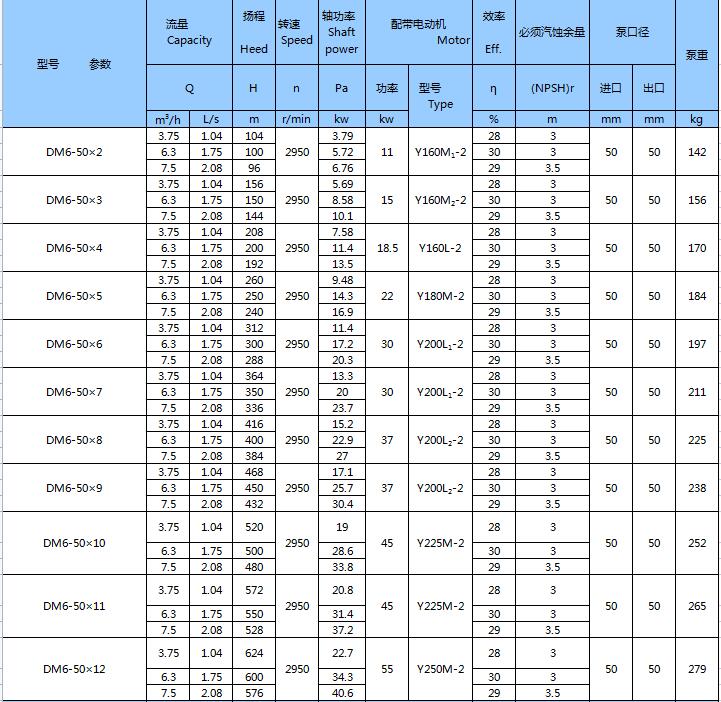

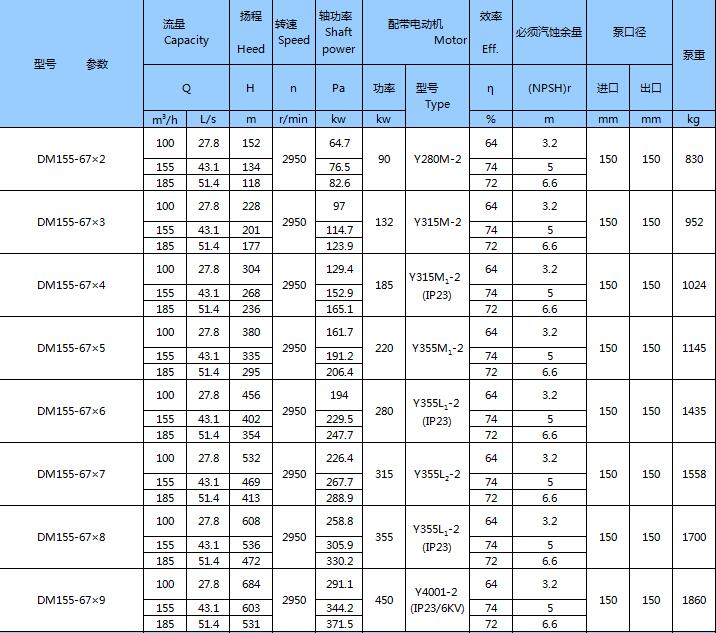

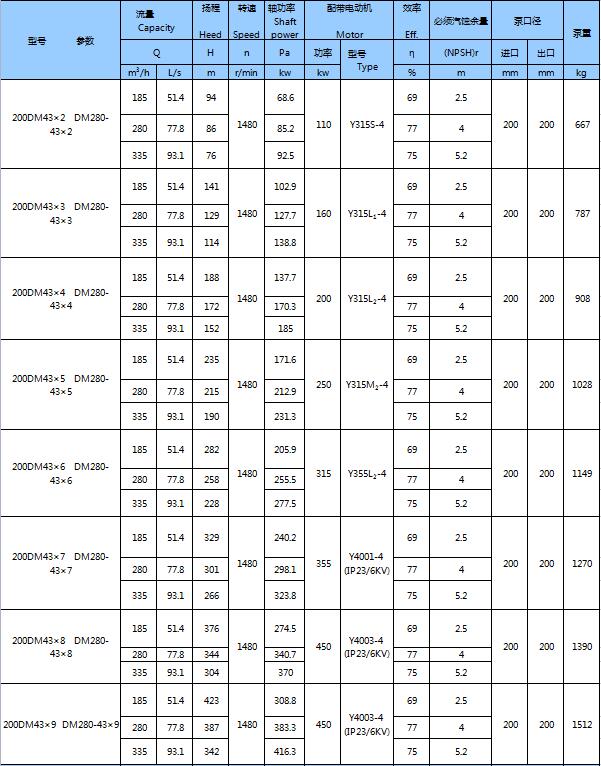

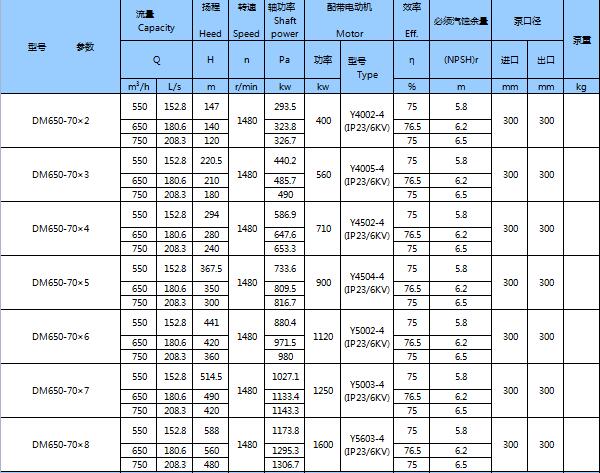

型號參數:

DM型耐磨礦用多級離心泵(圖1)

DM型耐磨礦用多級離心泵(圖2)

DM型耐磨礦用多級離心泵(圖3)

DM型耐磨礦用多級離心泵(圖4)

DM型耐磨礦用多級離心泵(圖5)

DM型耐磨礦用多級離心泵(圖6)

DM型耐磨礦用多級離心泵(圖7)

DM型耐磨礦用多級離心泵(圖8)

DM型耐磨礦用多級離心泵(圖9)

DM型耐磨礦用多級離心泵(圖8)

DM型耐磨礦用多級離心泵(圖11)

DM型耐磨礦用多級離心泵(圖12)

DM型耐磨礦用多級離心泵(圖13)

DM型耐磨礦用多級離心泵(圖14)

DM型耐磨礦用多級離心泵(圖15)

DM型耐磨礦用多級離心泵(圖16)

DM型耐磨礦用多級離心泵(圖17)

DM型耐磨礦用多級離心泵(圖18)

DM型耐磨礦用多級離心泵(圖19)

DM型耐磨礦用多級離心泵(圖20)

DM型耐磨礦用多級離心泵(圖21)

DM型耐磨礦用多級離心泵(圖22)

DM型耐磨礦用多級離心泵(圖23)

DM型耐磨礦用多級離心泵(圖24)

DM型耐磨礦用多級離心泵(圖25)

DM型耐磨礦用多級離心泵(圖26)

DM型耐磨礦用多級離心泵(圖27)
