產品分類: 民用水泵
產品名稱:立式軸流泵
流量范圍:400~20000m3/h
揚程范圍:2~12m
輸送溫度:輸送介質溫度為80℃
吸入壓力:小于0.6MPa
密封形式:默認值是填料密封,可以定制機械密封,
密封材質:葉輪材質ht250,不銹鋼304,不銹鋼316,銅;軸材質默認45鋼,可以定制不銹鋼,其它配件鑄鐵
ZLB型立式軸流泵是本公司開發的具有國內先進水平的新型立式軸流泵。用于輸送不含固體顆粒的清水,如在軸上加一護套,即可用于輸送含有一定(最多為2g/1)固體顆粒的污水及腐蝕性液體。適用于農田排灌、城鎮給水排水、污水處理、電廠或熱電廠、冶金鋼鐵、石油化工行業。具有效率高、運行可靠,安裝維修方便的特點。被輸送液體溫度不大于600C。
性能范圍
流量 Q:400~20000m3/h
揚程 H:2~12m

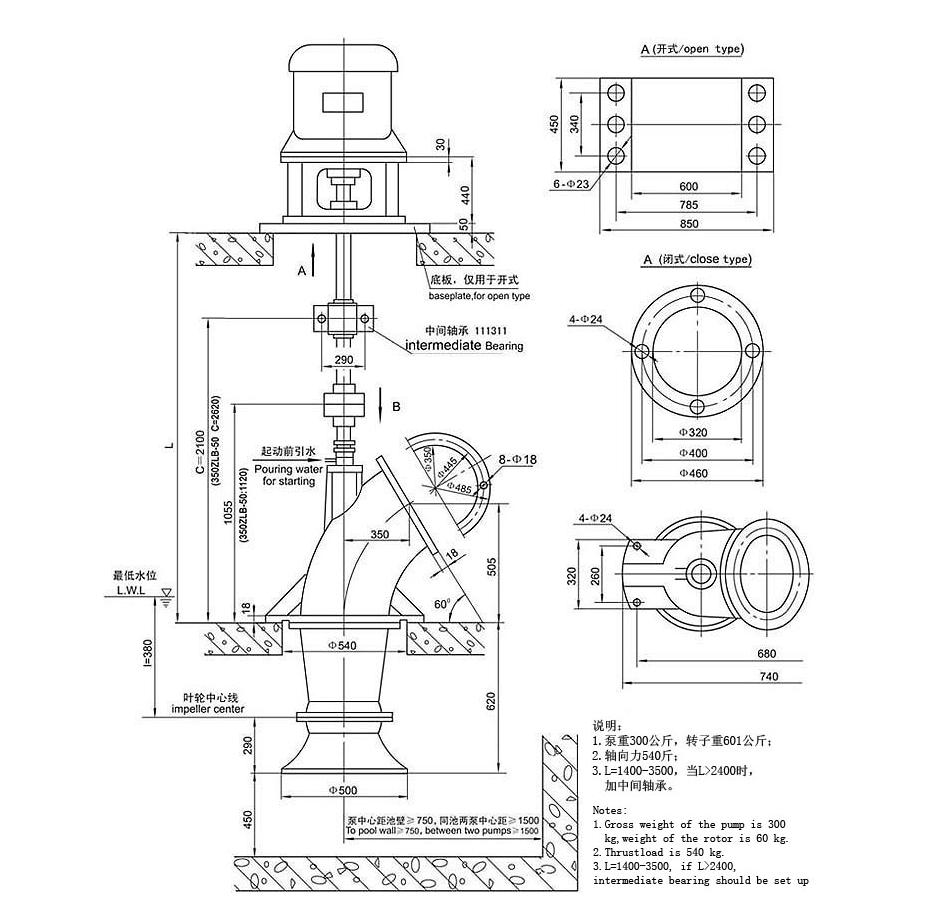

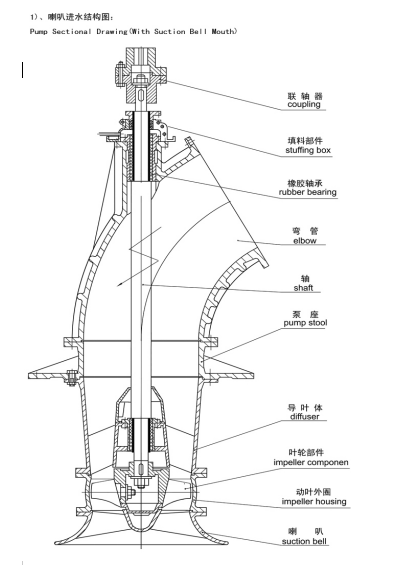

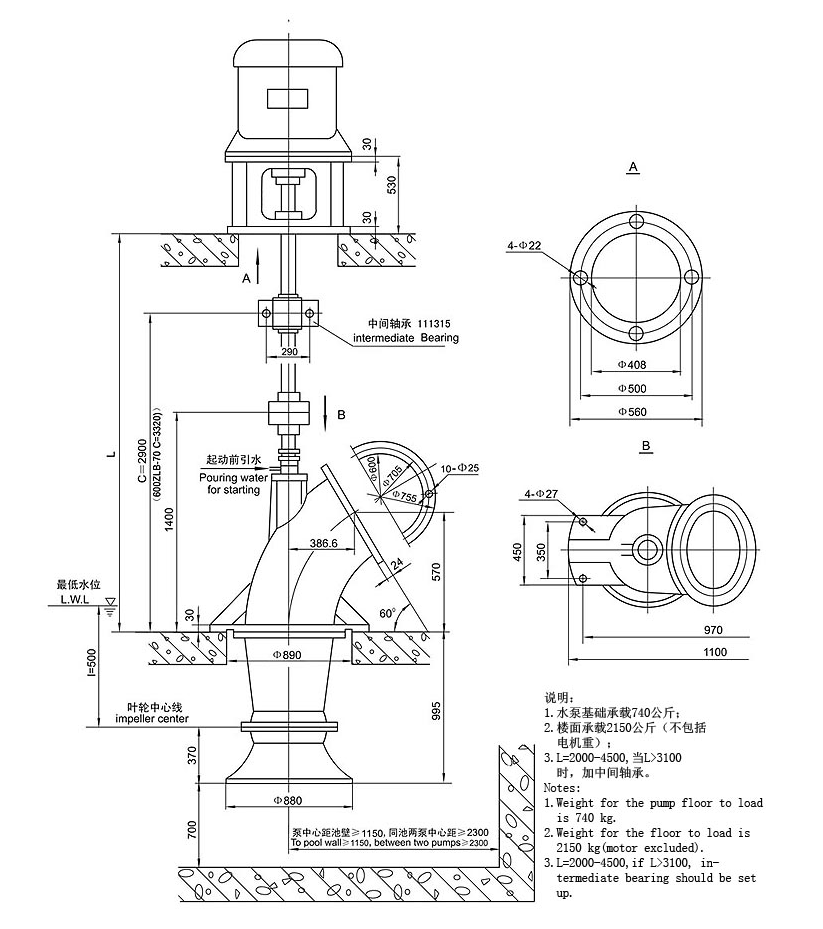

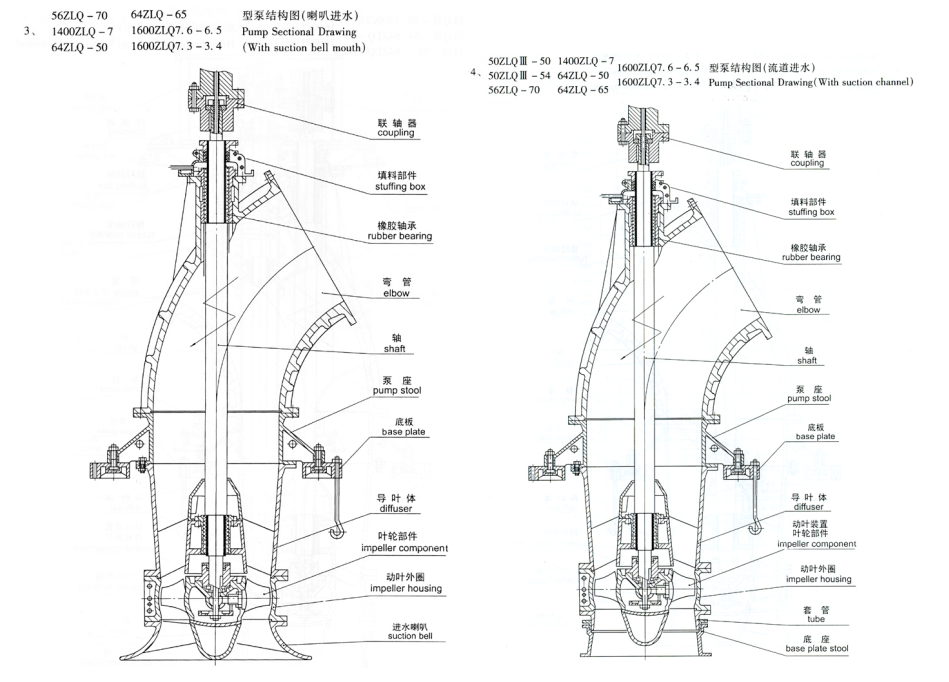

結構
泵軸由上、下兩副水潤滑軸承支承、軸頸表面鍍硬鉻層保護。根據水質或用戶要求,泵主軸可外加護套、內通。。潔凈壓力水對導軸承進行潤滑保護。泵軸雙端各設一組螺母,分別與輪轱體和聯軸器固定。立式電機與水泵之間設中間傳動軸,傳動軸的電機端為彈性聯軸器。水泵端為剛性聯軸器、電機安裝高度由用戶與生產廠商定。泵上部軸封采用填料密封,從電機端俯視,水泵為順時鐘方向旋轉。
過流部件材質
葉輪——普通鑄鐵、青銅、不銹鋼
泵體——普通鑄鐵
主軸——優質碳素鋼
葉輪室——普通鑄鐵或不銹鋼
型號說明
例:350ZLB70
350—泵的出口直徑為350mm
ZLB—立式軸流泵、葉片可調、半可調和不可調式
70—比轉速除以10

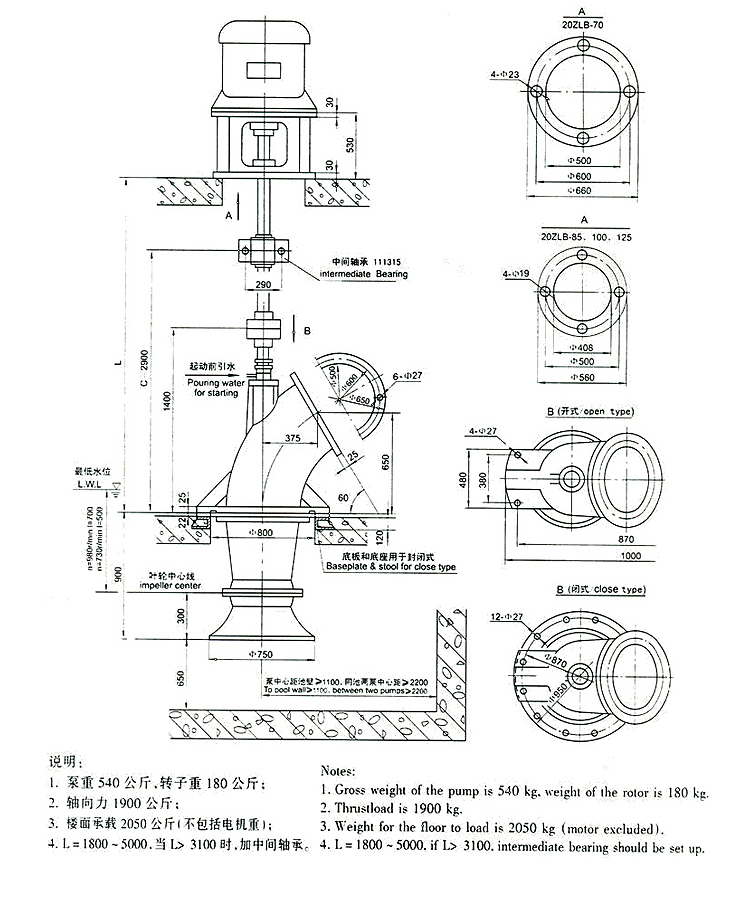

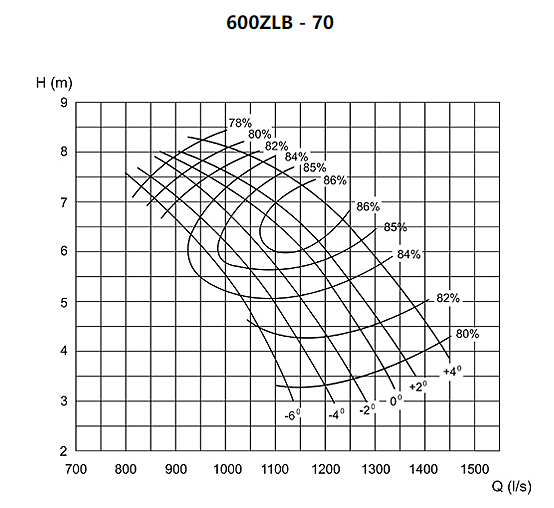

葉片安放角 | 流量 | 揚程 (m) | 轉速 (r/min) | 功率(KW) | 效率 (%) | 葉輪直徑 | ||
米3/小時m3/h | 升/秒 L/s | 軸功率 Shaft Power | 配用電機及功率 | |||||
-6o | 2987.5 3528.0 4037.3 | 829.86 980.00 1121.47 | 7.26 5.62 3.24 | 730 | 75.7 64.3 44.5 | Y315L1-8 90KW | 78 84 80 | 550 |
-4o | 3065.7 3672.0 4528.7 | 851.57 1020.00 1197.48 | 7.46 5.90 3.32 | 79.8 69.4 48.7 | 78 85 80 | |||
-2o | 3138.3 3816.0 4528.7 | 871.74 1060.00 1257.97 | 7.63 6.18 3.44 | 83.6 75.5 53.0 | 78 85 80 | |||
0o | 3222.0 4032.0 4740.9 | 895.00 1120.00 1316.91 | 7.84 6.35 3.63 | 88.2 81.0 58.6 | Y315L2-8 110KW | 78 86 80 | ||
+2o | 3277.9 3744.0 4902.8 | 910.52 1040.00 1361.89 | 7.96 6.60 3.80 | 91.1 78.2 63.4 | 78 86 80 | |||
+4o | 3439.8 4302.0 5165.2 | 955.49 1195.00 1434.79 | 8.18 6.95 4.11 | 98.2 94.6 72.2 | 78 86 80 |

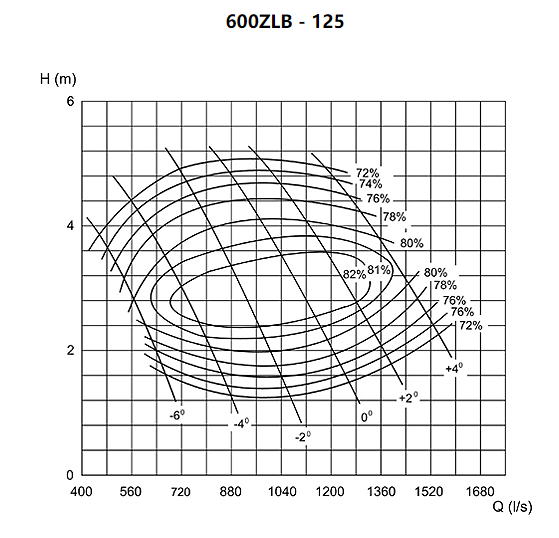

葉片安放角 | 流量 | 揚程 (m) | 轉速 (r/min) | 功率(KW) | 效率 (%) | 葉輪直徑 | ||
米3/小時m3/h | 升/秒 L/s | 軸功率 Shaft Power | 配用電機及功率 | |||||
-6o | 1652.7 2102.4 2423.5 | 459.1 584.0 673.2 | 3.85 2.65 1.60 | 730 | 24.1 19.0 14.7 | Y280S-8 37KW
| 72 80 72 | 550 |
-4o | 2010.2 2707.2 3182.8 | 558.4 752.0 884.1 | 4.45 2.65 1.23 | 33.8 23.8 14.8 | 72 82 72 | |||
-2o | 2546.3 3312.0 3864.2 | 707.3 920.0 1073.4 | 4.94 2.95 1.28 | 47.6 32.4 18.7 | Y280M-8 55KW | 72 82 72 | ||
0o | 3048.8 3888.0 4545.4 | 846.9 1080.0 1262.6 | 5.07 3.10 1.49 | 58.4 39.3 25.6 | Y315M-8 75KW | 72 83.54 72 | ||
+2o | 3540.2 4435.2 5047.9 | 983.4 1232.0 1402.2 | 5.80 3.20 1.75 | 68.0 47.1 33.4 | 72 82 72 | |||
+4o | 4277.5 5040.00 5572.8 | 1188.2 1400.0 1548.0 | 4.94 3.50 2.26 | 79.9 59.3 47.6 | Y315L1-8 90KW | 72 81 72 |
一、清除機組上的雜物,并把現場清理干凈,檢查基礎螺栓是否松動。
(2)檢查水泵是否裝好填料。
(3)檢查機械密封沖洗水有足夠的壓力與流量
(4)確保泵和電機軸承得到潤滑,水泵軸承的潤滑采用3#鋰基脂(小泵)或L-AN32號機械油(大泵),潤滑脂以占軸承空腔1/3-1/2為宜,潤滑油油位在油位計中心線上下2mm左右。電機的潤滑參照電機的安裝使用說明書。
(5)啟動前,轉動泵的轉子,應能輕滑均勻。
(6)檢查電機的轉向與泵轉向一致。
(7)檢查電機及其他電器盒儀表是否正常。
(8)關閉出水閘閥,往泵內注水(如無底閥則用真空泵抽吸引水),要保證泵內充滿水,無空氣窩存。
二、啟動
(1)打開各種儀表的開關,關閉壓力表(真空表)旋塞。
(2)接通電源,當泵達到正常轉速時,打開壓力表(真空表)旋塞,逐漸打開出水管路上的閘閥,并調節到所需要的工況;在出水管路閘閥關閉的情況下,泵連續工作的時間不得超過2分鐘。
(3)如果采用填料密封,均勻擰緊填料壓蓋上的壓緊螺母,使液體成滴狀漏出,同時注意填料腔處的溫升。
三、運行
(1)注意軸溫度不得超過環境溫度35℃,溫度不應超過75℃。
(2)在開車及運行過程中,必須注意觀察儀表度數,周政溫度,填料漏水和溫度及泵的整棟和噪音是等是否正常,如果發現異常情況,應及時處理。
(3)填料腔正常漏水程度每分鐘為20—30滴。機械密封內徑≤50mm,泄漏量≤3ml/h,內徑>50mm,泄漏量≤5ml/h。
(4)注意電機軸承溫度。
(5)一般情況下,沒運轉3000小時定期補充或更換潤滑脂。潤滑油位保持在正常位置上,不能過高或過低,過低時及時補充。一般情況下,首次運轉3000小時候,要全部更換新油,以后每運轉3000小時定期更換新油(用戶也可以根據現場實際和使用經驗確定換油周期)。
(a)定期檢查彈性聯軸器。
(b)運行過程中進行周期性檢查。
注意:
(1).不允許用吸入管路上的閘閥來調節流量,以免產生氣蝕。
(2).不允許在低于設計流量30%的情況下連續運行,如果必須在該條件下連續運行,則應在出口處安裝旁通管,將多余流量接入泵進口管。
(3).不允許在高于設計流量120%的情況下連續運行,以免產生氣蝕和電機超功率。
(4).眼睛提高水泵轉速。
(5).運行中,發現聲音不正?;蚱渌收?,應立即停機檢查。
四、停機
(1)關閉壓力表(真空表)旋塞。
(2)逐漸關閉吐出管路上的閘閥。,
(3)切斷電源。
(4)待泵轉動完全停止后,關閉冷卻水和機械密封沖洗水。
(5)如環境溫度低于0℃,將泵內水放出,以免凍裂。
故障 | 原因 | 排除方法 |
一、起動負荷太大 | 1、起動時沒有關閉出水管路上的閘閥: |
1、關閥起動;
|
二、運轉過程中消耗功率太大 | 1、泵體內轉動部分發生摩擦,如葉輪與口環的摩擦等; |
1、空車盤車檢查,并加以修理;
|
三、啟動后不出水,壓力表真空表的指針劇烈震動 | 1、開車前泵內灌水不足; |
1、停車將泵內灌滿水;
|
四、啟動后不出水,真空表指示高度真空 | 1、底閥沒打開或?yàn)V網部分淤塞; |
1、檢修底閥或清洗濾水部分;
|
五、啟動后不出水,壓力表有壓力 | 1、排水阻力太于水泵最高揚程; |
1、調整系統工況、增加前置泵或更換水泵型號;
|
六、流量太小 | 1、工況點B不是設計點; |
1、調整工況點或更換水泵;
|
七、填料過熱 | 1、填料壓的太緊; |
1、適當放松填料;
|
八、填料漏水過多 | 1、填料磨損; |
1、更換填料;
|
九、機封漏水 | 1、機封標稱壓力低于實際工作壓力; |
1、更換機封型號;
|
十、軸承過熱 | 1、機組沒有很好地對中; |
1、重新調整;
|
十一、振動與噪聲 | 1、工況點B不是設計點,偏大或偏小均會引起振動和噪聲;2、基礎不牢固; 7、進水管路進氣或介質含有氣泡; |
1、調整系統工況或調整水泵設計參數;
|
十二、發生水擊 |
水泵或管路中積聚氣體 |
放出積聚氣體,并消除產生原因。
|
十三、泵不再出水 |
1、進水管路或葉輪堵塞; |
1、清理葉輪、濾網和進口管路中的堵塞物; |
