產品分類: 自吸泵
產品名稱:ZW自吸排污泵
流量范圍:5-800 m3/h
揚程范圍:12-60 m
輸送溫度:0~80度
吸入壓力:0~0.5公斤
密封形式:機械密封 , 油封
密封材質:材質:鑄鐵、不銹鋼
一、產品概述:
ZW型自吸式無堵塞排污泵,是根據ZX型自吸離心泵及QW型潛水排污泵的結構及性能,借鑒國外同類產品之優點,研制而成的集自吸及排污于一身的泵種。既可象一般清水自吸泵那樣不需安裝底閥,不需灌引水,又可抽吸含有大顆粒固體直徑為出口口徑的60%和纖維長度為葉輪直徑1.5倍的污物、沉淀物、廢礦雜質、糞便處理及一切工程污水物和膠質液體,完全減輕人力的勞動強度,而且安裝使用方便,極少維修,具有廣闊的應用市場和發展前景。
二、適用范圍:
自吸排污泵適用于化工、石油、制藥、采礦、造紙、纖維、漿料、紡織、食品、電廠及市政排污工程、公共設施排污、河塘養殖等行業。
三、產品優點:
1、排污能力強:特殊的葉輪防堵設計,確保了泵無堵塞。
2、節能:采用水力模型,效率比一般自吸泵高3~5%。
3、自吸性能好:自吸高度比一般自吸泵高1米,且自吸時間更短。
四、技術參數:
流量:5-800m3/h;
揚程:12-60m;
電機功率:2.2-55KW;
轉速:1450-2900r/min;
口徑:φ25-φ300;
介質溫度:≤100℃;
自吸高度:4.5-6.0m。

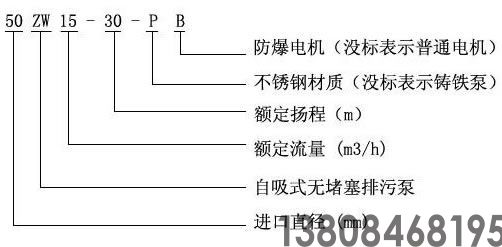

五、型號意義:
六、結構及工作原理:
ZW系列自吸式無堵塞排污泵,主要由泵體、葉輪、后蓋、機械密封、泵軸、軸承座、進口閥、氣液分離管、加水閥門、進、排接管等組成。泵的結構見下圖。
泵的工作原理:泵體內設有儲液腔,并通過上方的回流孔和下方的循環孔與泵工作腔相通,構成泵的軸向回流外混式系統。泵停止工作后,泵內腔已儲有一定容積的液體。當泵起動時,泵內的儲液在葉輪的作用下,夾帶著空氣被向上拋出,液體通過氣液分離管的網格回流到工作腔,氣體被排出泵外,使泵內形成一定的真空度,達到自吸的作用。
第二次工作時泵吸入口處裝有單向逆止閥,因此不需再加儲水即可起動。
ZW型自吸離心泵啟動前的準備與運行
1.檢查泵底座、聯軸器、軸承等連接部位的緊固件有否松動?如有松動應固緊。
2.用手轉動聯軸器是否有卡帶或異聲等現象?
3.打開泵上方的加水閥門,加入儲液不少于泵體容積的三分之二,關閉閥門。以后開機不需再灌引用水。
4.接上電機試轉一下,從電機端看,為順時針轉向。(嚴禁反轉)
5.開機工作,觀察泵運行是否正常?若有異常現象,應找出原因,加以排除。
常見故障 | 原因 | 解決方法 |
1、啟動前注入泵內的誰不夠(當使用真空泵時,則抽真空不夠)。 | 1、注水注水淹沒葉輪,應充滿泵腔。 | |
2、轉向不對。 | 2、更換電機接線。 | |
3、底閥為打開或者堵塞。 | 3、檢查底閥,清洗檢修或更新。 | |
4、泵的吸入高度過高。 | 4、降低泵的安裝高度。 | |
水泵不出水 | 5、進水管或儀表連接漏氣。 | 5、擰緊或者堵塞漏氣處。 |
6、填料函漏氣。 | 6、檢查軸套及軸套螺母,漏氣時應及時加墊。 | |
7、葉輪流量被堵塞。 | 7、清洗葉輪。 | |
8、泵轉速不夠。 | 8、檢查電機,檢修或更新。 | |
1、水流道被堵塞。 | 1、依次檢查進出水流道是否暢通,排除堵塞物。 | |
流量不足或者不出水 | 2、葉輪和密封環之間的間隙泄露太大。 | 2、檢修或更換葉輪和密封環。 |
3、轉速未達到規定值。 | 3、檢查電壓是否過低,檢查電機是否損壞,檢修電機和調整電壓。 | |
1、填料壓得過緊。 | 1、調松填料。 | |
水泵消耗功率過大,電機電流超過額定值 | 2、泵的轉子與定子摩擦。 | 2、檢查轉子與定子摩擦部位。 |
3、流量超過了使用范圍。 | 3、在規定的流量范圍內使用水泵。 | |
4、平橫盤和平衡環摩擦。 | 4、檢查平衡盤的端面跳動,摩擦太大應更換。 | |
5、水泵內間隙過大,泵效率降低。 | 5、解體檢查,更換已磨損件。 | |
1、發生了汽蝕。 | 1、降低水泵安裝高度,簡化進水管路,減少管路損失。 | |
2、機件松動或脫落。 | 2、停機檢查,緊固零件。 | |
3、轉子不平衡。 | 3、轉子做平衡試驗,車削不平衡重量。 | |
水泵響聲異常和振動 | 4、軸彎曲。 | 4、調直主軸。 |
5、泵軸與電機軸不同心。 | 5、調整機組,使之同心。 | |
6、基礎薄弱。 | 6、加固基礎。 | |
7、軸承磨損。 | 7、更換軸承。 | |
8、水泵間隙過大。 | 8、解體檢查,更換已磨損件。 | |
1、潤滑不良。 | 1、加油(檢查油環,使之旋轉)。 | |
2、軸彎曲。 | 2、調直主軸。 | |
軸承過熱 | 3、軸承損壞。 | 3、更換軸承。 |
4、泵軸與電機軸不同心。 | 4、調整機組,使之同心。 | |
5、冷卻水不足或斷水。 | 5、檢查冷卻水情況。 |
泵的拆卸
1、切斷電源,拆除導線。
2、松開水泵支架與泵座結合體之間的鏈接螺絲。
3、將電機聯通泵支架整體提升,移至別處將其輕輕平放于地面或懸空。
4、將吸葉輪吸口處的軸端緊定螺絲松開并取出壓板,除去吸液輪與水泵軸接合處的焊點。
5、將吸液輪旋下,并去除點焊處的多余焊點。
6、松開密封蓋板與密封室的鏈接螺絲。
7、松開液輪鎖緊螺母及密封裝置。
8、松開泵支架與電機之間的鏈接螺絲。(說明:如果不是確認電機前端軸承損壞,一般情況下無需拆解。)
9、松開泵軸緊定螺釘,將水泵軸取下。
