產品中心

葉輪

產品分類: 中開泵配件

產品名稱:葉輪

流量范圍:

揚程范圍:

輸送溫度:

吸入壓力:

密封形式:

密封材質:

13808468195

產品概述:

水泵葉輪概述,葉輪形狀分類,葉輪生產廠家,

不同的水泵,它的葉輪和結構都不一樣。材質也不一樣。

這里列出的水泵葉輪只是水泵系列中的一部分,不同的廠家有不同的尺寸,大小材質都不相同,要根據您的水泵型號,來咨詢水泵配件,加我的微信,把水泵型號廠家發給我,我將會為您服務

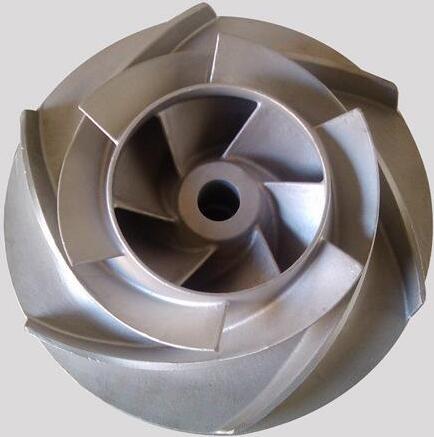

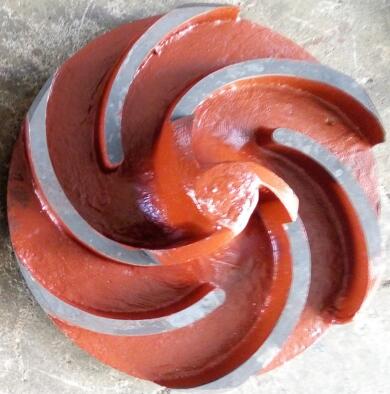

葉輪(圖1)

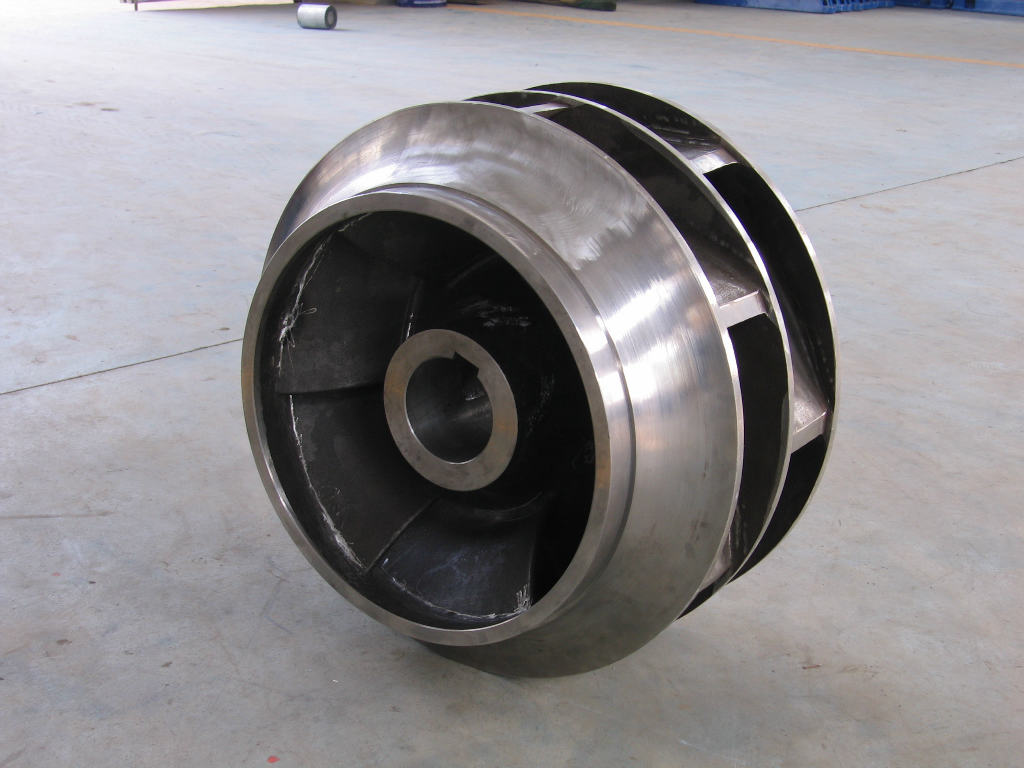

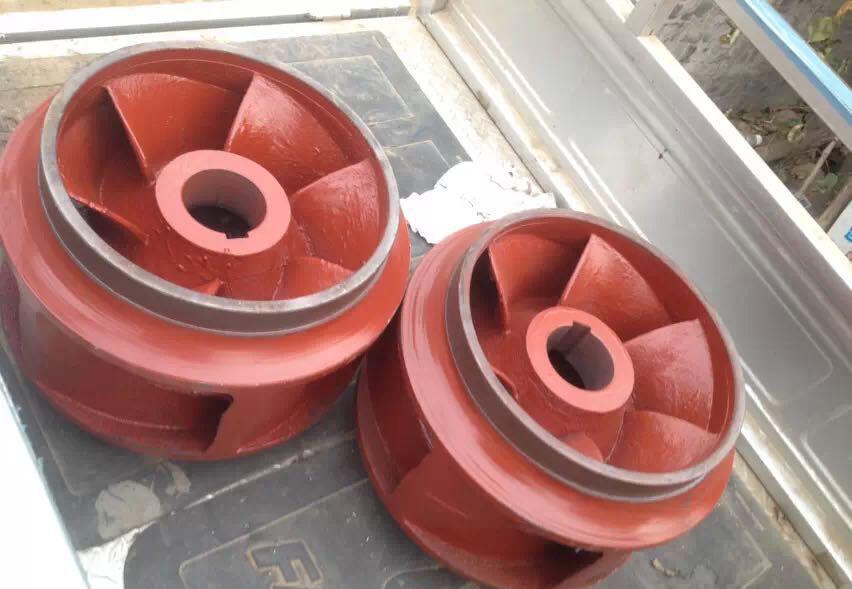

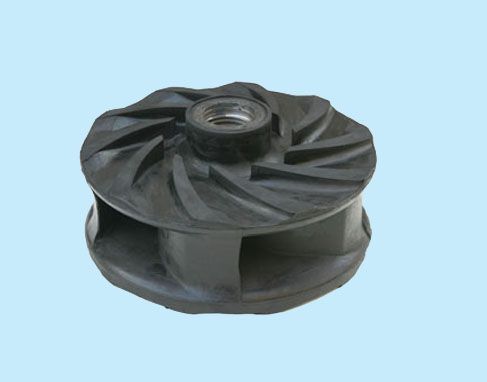

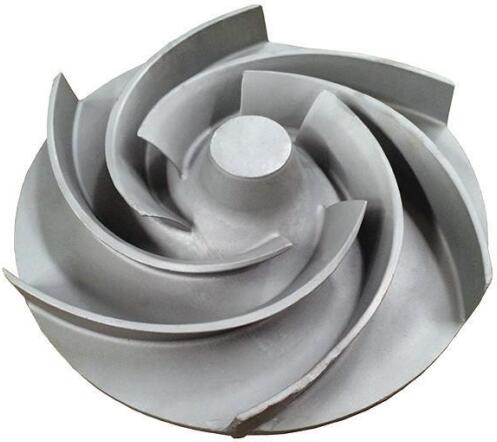

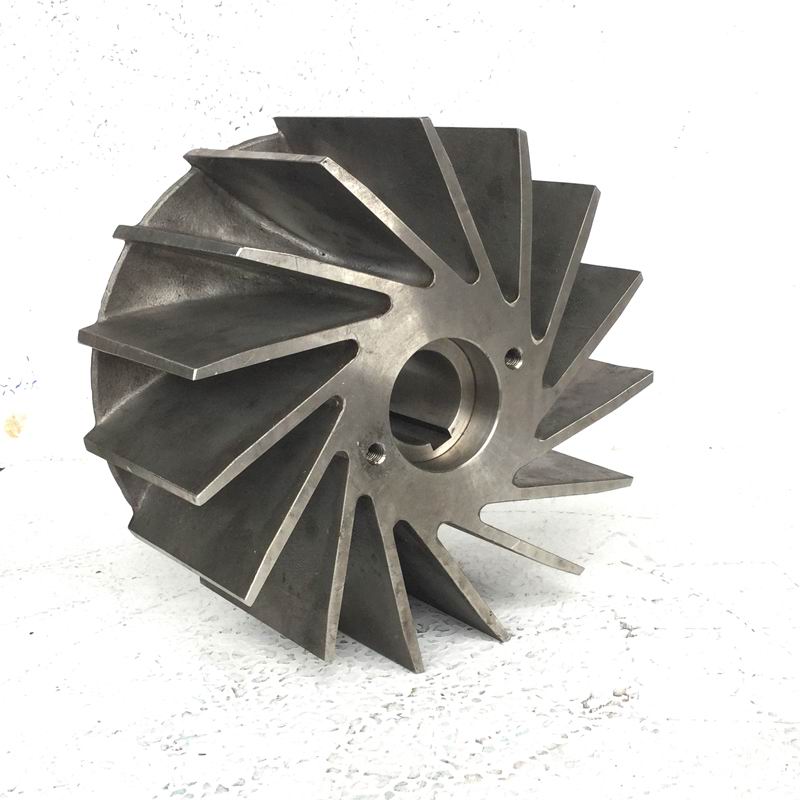

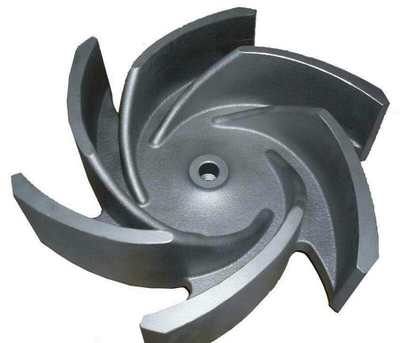

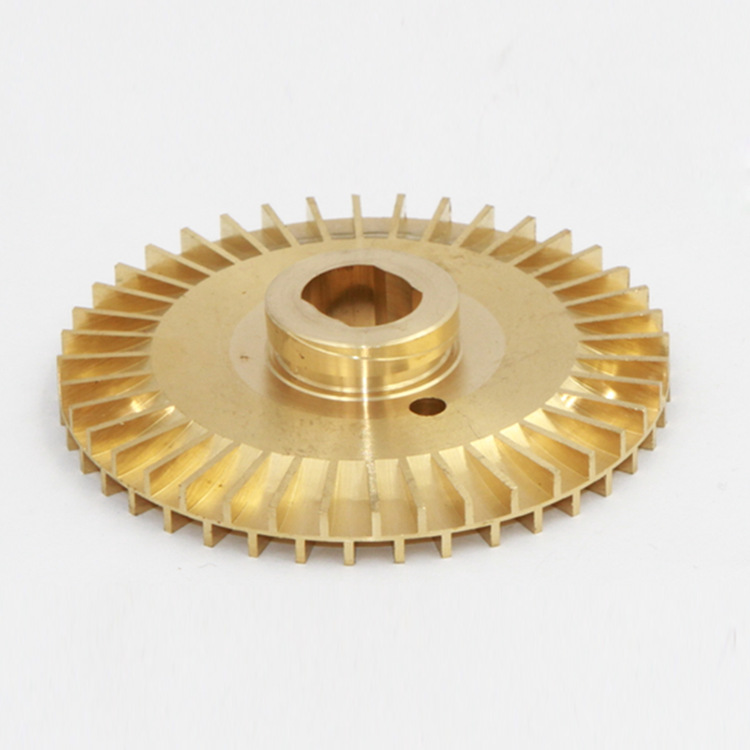

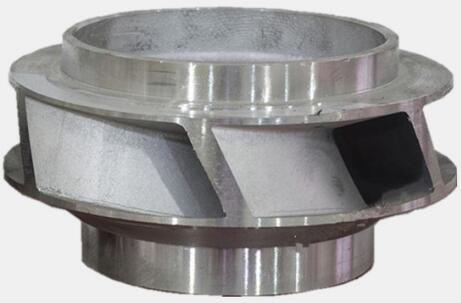

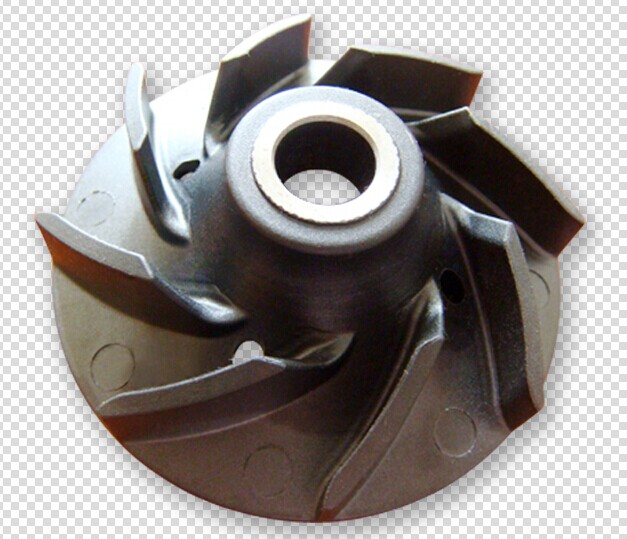

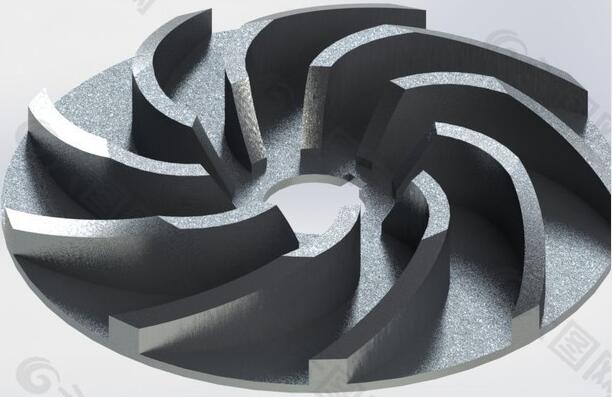

葉輪(圖1)葉輪(圖2)葉輪(圖3)葉輪(圖4)葉輪(圖5)葉輪(圖6)葉輪(圖7)葉輪(圖8)葉輪(圖9)葉輪(圖10)葉輪(圖11)葉輪(圖12)葉輪(圖13)葉輪(圖14)


水泵葉輪概述:

        水泵葉輪既指裝有動葉的輪盤,是沖動式汽輪機轉子的組成部分。又指輪盤與安裝其上的轉動葉片的總稱。

  二、水泵葉輪定義:

        GB/T7021-1986《離心泵名詞術語》

        (離心泵的)葉輪——把能量傳給液體的具有葉片的旋轉體。

HG/T3186-1987《化工用離心式壓縮機名詞術語》

        (離心式壓縮機)葉輪——是中作功的元件,它由葉片、輪盤、輪蓋等零件所構成;氣體在其流道中獲得能量。

        GB/T3858-1993《液力傳動術語》

        (液力偶合器)葉輪——具有列或多列葉片的工作輪。分離心葉輪、向心葉輪、軸流葉輪。

(        軸流式壓縮機)葉輪——由動葉柵和輪盤組成的組合件,是轉子的主要部分。它是軸流式壓縮機中唯向氣體傳遞能量的部件。

        HG/T3160-1987《攪拌設備名詞術語》

        攪拌設備(葉輪)——現用,攪拌器。不再使用葉輪,攪拌輪。

        三、水泵葉輪分類:

        離心泵葉輪主要有以下4種形式,(a)閉式;(b)前半開式;(c)后半開式;(d)開式 1—葉輪;2—后蓋板;3—輪轂;4—前蓋板;5—葉輪密封環;6—加強筋

        1、閉式葉輪

        由葉片與前、后蓋板組成。閉式葉輪的效率較高,制造難度較大,在離心泵中應用多。適于輸送清水,溶液等黏度較小的不含顆粒的清潔液體。

        2、半開式葉輪

        般有兩種結構:其為前半開式,由后蓋板與葉片組成,此結構葉輪效率較低,為提高效率需配用可調間隙的密封環;另種為后半開式,由前蓋板與葉片組成,由于可應用與閉式葉輪相同的密封環,效率與閉式葉輪基本相同,且葉片除輸送液體外,還具有(背葉片或副葉輪的)密封作用。半開式葉輪適于輸送含有固體顆粒、纖維等懸浮物的液體。半開式葉輪制造難度較小,成本較低,且適應性強,在煉油化工用離心泵中應用逐漸增多,并用于輸送清水和近似清水的液體。

        3、開式葉輪

        只有葉片及葉片加強筋,無前后蓋板的葉輪(開式葉輪葉片數較少2-5 片 )。葉輪效率低,應用較少,主要用于輸送黏度較高的液體,以及漿狀液體。

        離心泵葉輪的葉片般為后彎式葉片。葉片有圓柱形和扭曲形兩種,應用扭曲葉片可減少葉片的負荷,并可改善離心泵的吸入性能,提高抗汽蝕能力,但制造難度較大,造價較高。

        煉油化工用離心泵要求葉輪為鑄造或全焊縫焊接的整體葉輪。焊接葉輪發展起來,多用于鑄造性能差的金屬材料(如鐵及其合金)制造的化工用特種離心泵。焊接葉輪的幾何精度和表面光潔度均于鑄造葉輪,有利于提高離心泵的效率。

        四、水泵葉輪形狀分類

        1、離心式葉輪類

        離心通風機葉輪的葉片形狀有單板型、圓弧型和機翼型等幾種。機翼型葉片具有良好的空氣動力學特性,效率高、強度好、剛度大。其缺點是,制造工藝復雜,并且當輸送含塵濃度高的氣體時,葉片容易磨損,葉片磨穿后,雜質進入葉片內部,使葉輪失去平衡而產生振動。平板型直葉片制造簡單,但流動特性較差,而平板曲線后向葉片與翼型葉片相比,除高效率點附近效率低些外,其它工況點的效率是相當接近的。

        2、前向葉輪類

        前向葉輪般都采用圓弧型葉片,后向葉輪中,大型風機多采用翼型葉片,對于除塵效率較低的燃煤鍋爐引風機可采用圓弧型或平板型葉片。采用平板型葉片的離心風機較多。


型號參數:

群發詢價:

訂貨時請說明水泵型號,不同的型號性能結構不同。
