產品中心

SA型泵系單級雙吸水平中開式離心泵

產品分類: 單級雙吸中開泵

產品名稱:SA型泵系單級雙吸水平中開式離心泵

流量范圍:72~10000m3/h

揚程范圍:9~110m

輸送溫度:-20-80℃

吸入壓力:小于0.6MPa

密封形式:默認值是填料密封,可以定制機械密封,

密封材質:HT200、HT250、QT600、ZG450、304、316、316L、317L

13808468195

產品概述:

概述:

  SA型泵系單級、雙吸水平中開式離心泵,適應于工廠、城市、礦山、電站、農田、水利工程等領域。用輸送不含固體顆粒的清水或物理、化學性質類似于水的其它液體,被輸送的介質溫度為0℃~80℃。允許最大進口壓力0.6Mpa。


參數范圍:

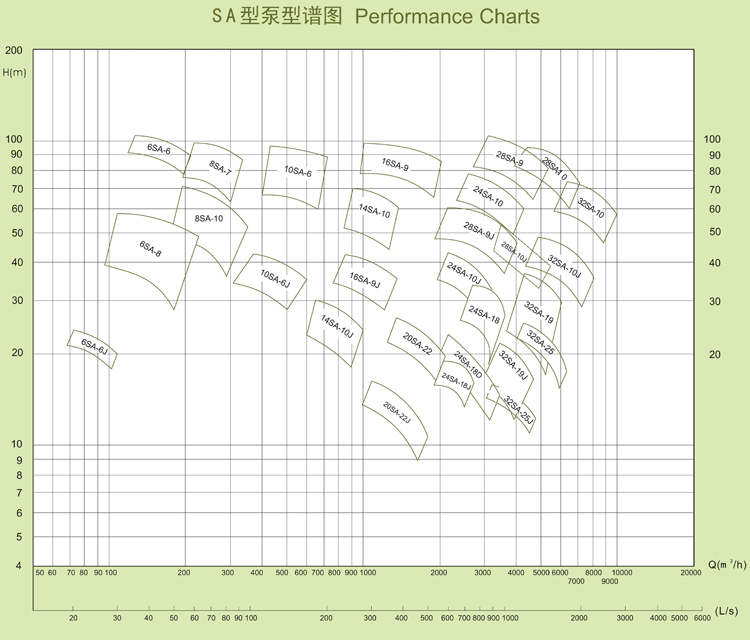

  流量Q   72~10000m3/h      揚程H  9~110m


型號說明:

  如:10SA-6JA

  10——吸入口徑被25除(即吸入口徑為250mm)

  SA——單級雙吸水平中開式離心泵

  6——比轉數被10除化整的約數

  J——表示額定轉速變化

  A——表示葉輪外徑第一次變化,A、B、C……依次類推


結構說明

  1、SA型泵的吸入口和排出口均鑄在泵體上,成水平方向,與軸線垂直。泵體與泵蓋水平分開,以便揭蓋檢查內部零件時,不必拆卸管路及電動機。從轉動一端看,泵軸均為逆時針?lè)较蛐D(zhuǎn)。

  2、本型泵的主要結構除軸承部件和軸套有幾種不同結構外,其他部分大體相同。

  軸承結構:有的泵用球軸承,用油杯注油潤滑或用油環濺油潤滑;有的泵用鑲有合金軸瓦的套筒軸承,一端加裝單列向心球軸承。雙吸泵的軸向力基本上是平衡的,部分末平衡的軸向力,由單列向心球軸承承受之。

  軸套結構:有的泵的軸套帶有螺紋,兼作螺母以固定葉輪;有的泵每端用兩個軸套,其中一個帶有螺紋;有的泵除軸套外,另用軸套螺母,以固定軸套和葉輪。

  3、本型泵主要零件有:泵體和泵蓋、葉輪、軸、密封環、軸套、軸承體、軸承、填料套和填料環等。

  除了軸用優質碳素鋼,螺栓、螺釘、螺母,鍵等零件用鋼材制成外,泵的其他零件大部分都用鑄鐵制成。

  泵的葉輪、密封環和位于填料部分的軸套,均為易損件,磨損后可用備件更換。

  軸承部分如裝有油杯,用鈣基油潤滑,凡用油環濺油潤滑的軸承,用2號或3號錠子油潤滑。

  4、填料密封由填料套、填料環、填料和填料壓蓋等組成。填料室鑄在泵體和泵蓋上。填料的松緊程度必須適當,以液體能一滴滴滲出為宜,太緊則軸套易發熱;太松則液體流失多,都會降低泵的效率。

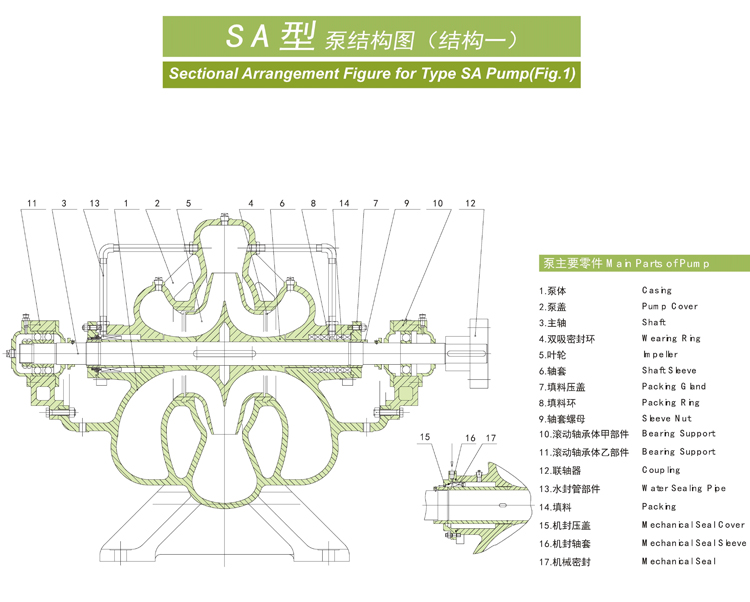

SA型泵系單級雙吸水平中開式離心泵(圖1)

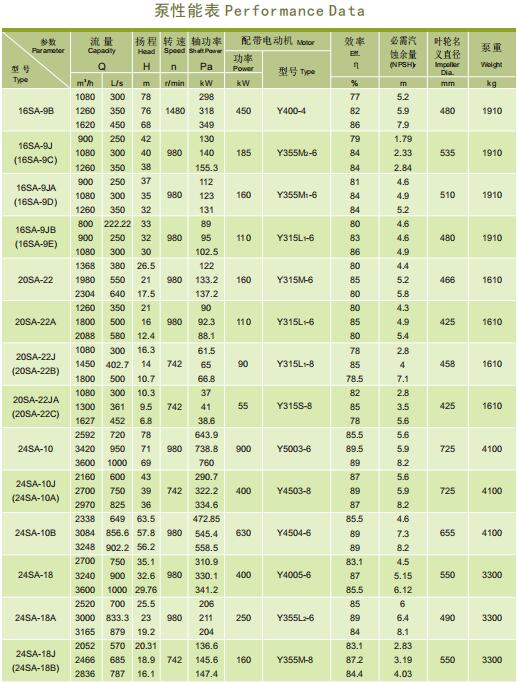

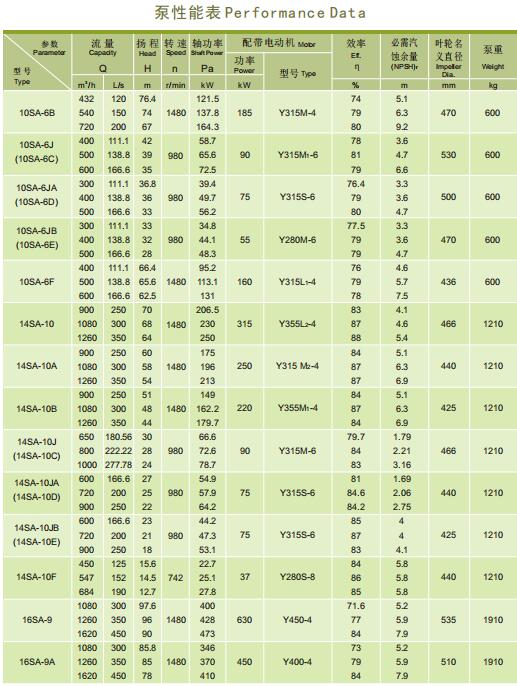

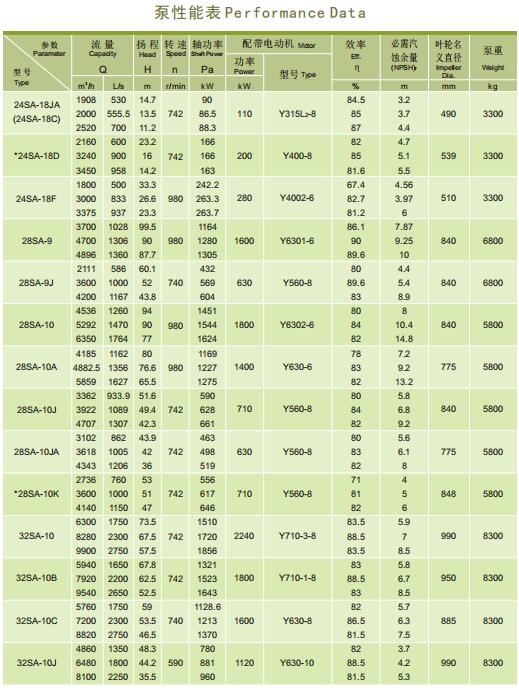

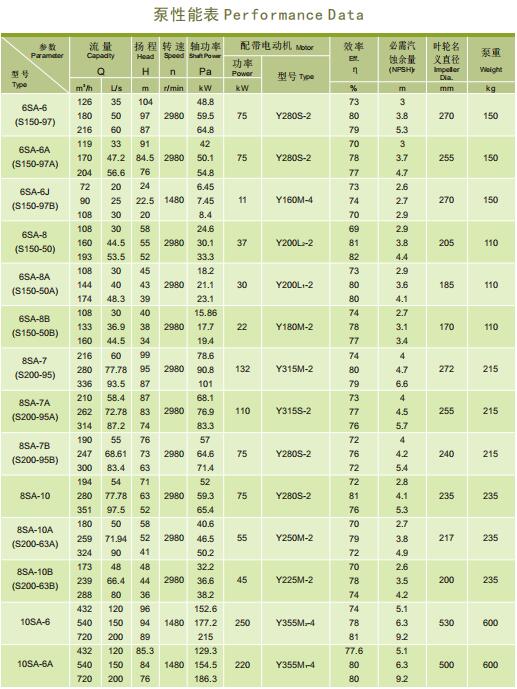

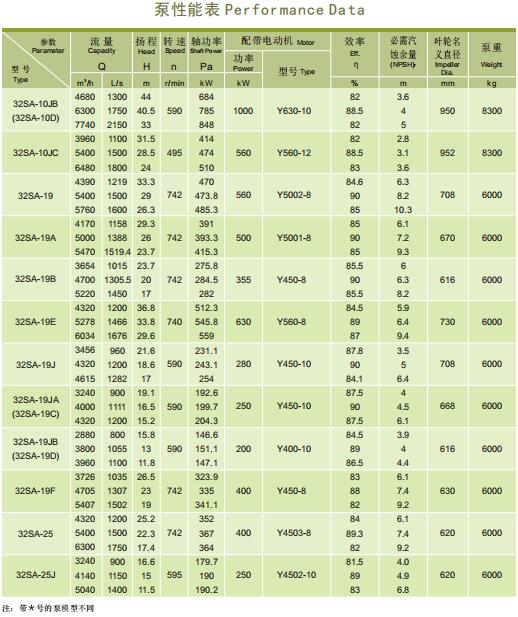

型號參數:

SA型泵系單級雙吸水平中開式離心泵(圖1)

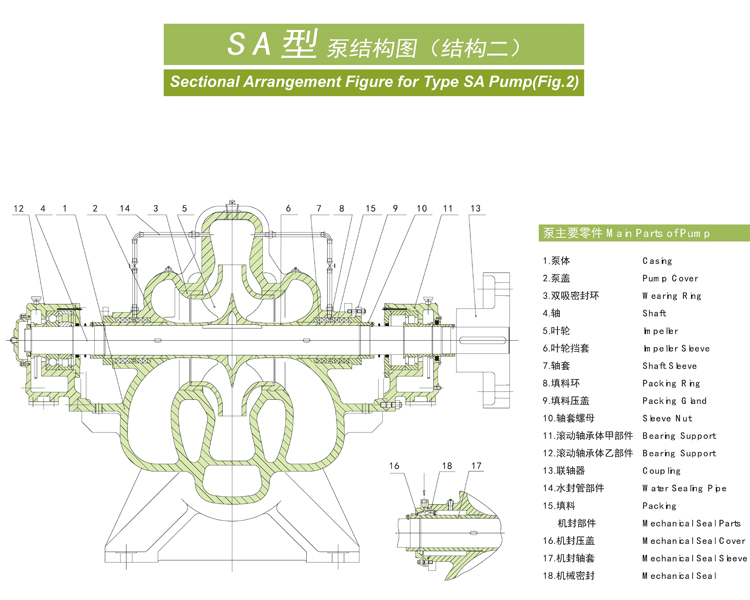

SA型泵系單級雙吸水平中開式離心泵(圖2)

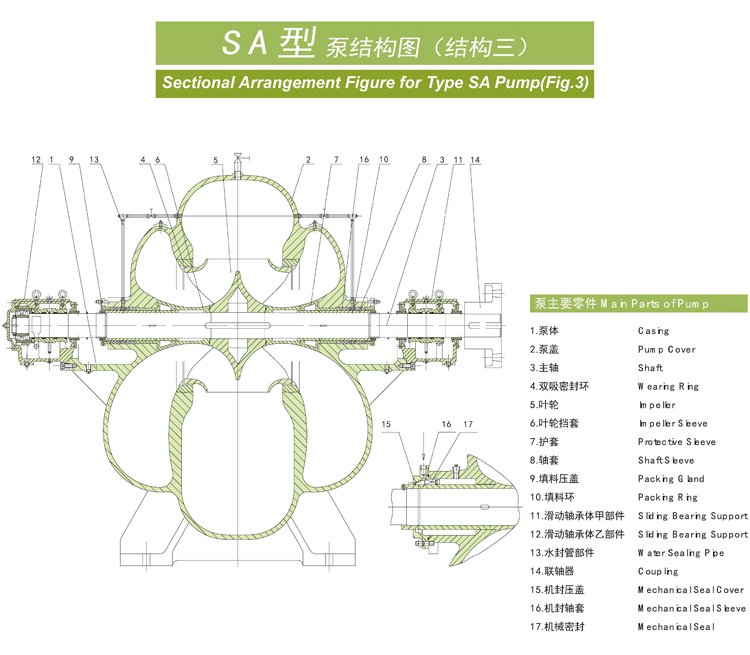

SA型泵系單級雙吸水平中開式離心泵(圖3)

SA型泵系單級雙吸水平中開式離心泵(圖4)

SA型泵系單級雙吸水平中開式離心泵(圖5)

SA型泵系單級雙吸水平中開式離心泵(圖6)
